2.
3.
4.
5.
1.
2.
3.
4.
Відкрийте паливний кран (див. мал. 6).
Переведіть регулятор подачі палива у положення «Пуск» (див. мал. 7).
Вставте ключ в замок запалювання та проверніть в положення
«Пуск» (див. мал. 9). Приберіть руку з ключа відразу ж після запуску
двигуна. Ключ автоматично повернеться у початкове положення.
Якщо двигун не запускається протягом 5 секунд, відпустіть ключ
запалювання, щоб уникнути поломки двигуна. Зачекайте 10-15
секунд і спробуйте знову.

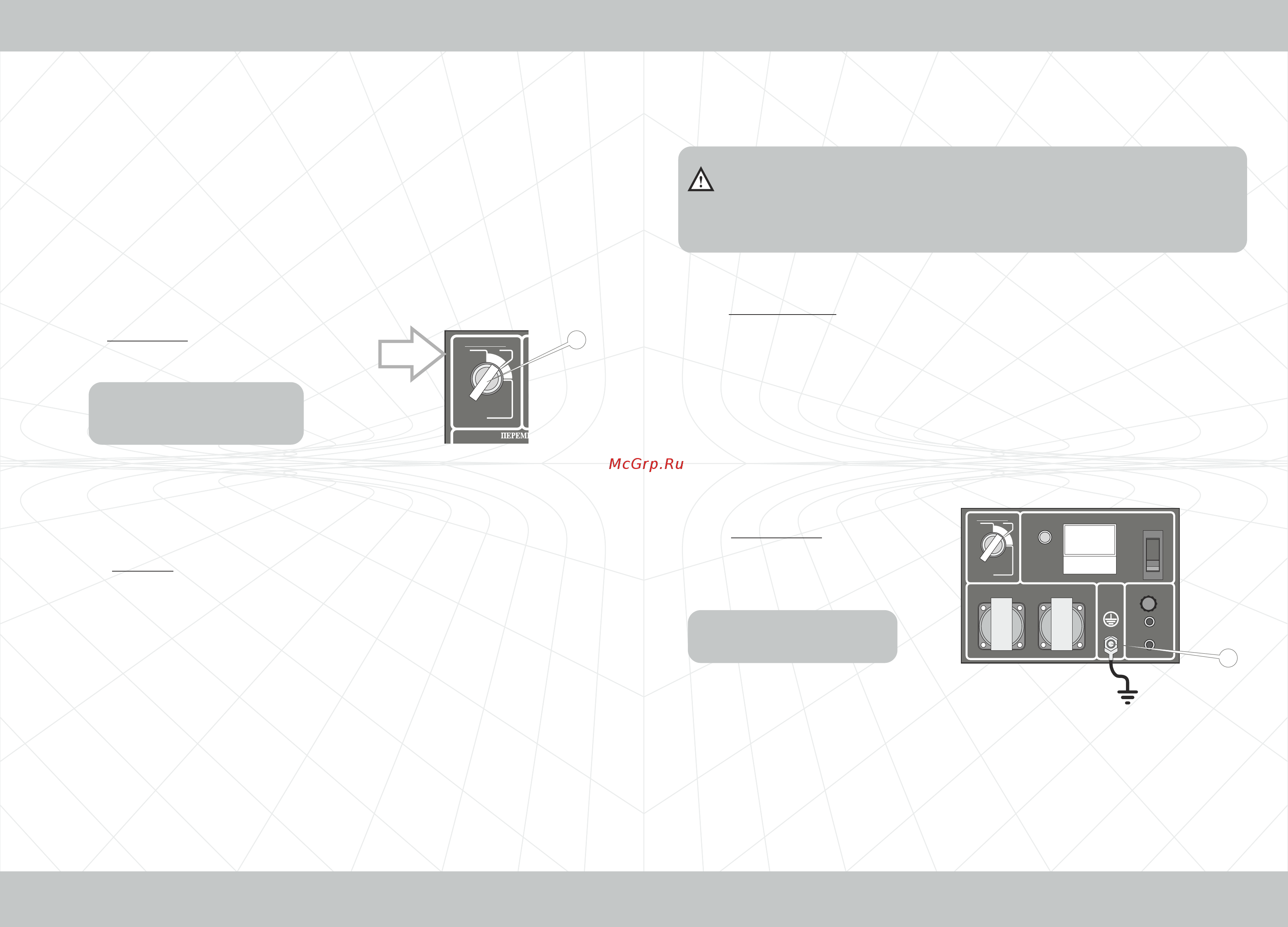

Малюнок 9
Прогрійте двигун, давши йому попрацювати 4-5 хвилин.
Якщо двигун не запускається, зверніться до розділу 7. «Можливі
несправності та шляхи їх усунення».
Вимкніть споживачі електричного струму.
Вимкніть запобіжники струму на панелі генератора.
Для того щоби вимкнути двигун натисніть на фіксуючий важіль
подачі палива дониз. Подача палива буде припинена и двигун
зупиниться (див. мал. 7).
Закрийте паливний кран
Зупинка
48
49
Увага!
Категорично забороняється використовувати генератор без
заземлення!
При встановленні мініелектростанції на об'єктах, які не мають контуру
заземлення, у ролі заземлювачів можуть використовуватися металеві
труби системи водопостачання, каналізації або металеві каркаси
будівель, що знаходяться в землі або мають з'єднання із землею. Для
правильного підключення заземлювачів слід проконсультуватися з
кваліфікованим фахівцем.
4.3. Підключення до електровиробів
Увага
Заземлення
Заземлення - навмисне електричне з'єднання будь-якої точки
електричної мережі, електроустановки чи обладнання, із заземлюючим
пристроєм. Захисне заземлення повинно мати опір не більше 4 Ом. Будь-
який заземлювач повинен бути занурений у землю до вологих шарів
ґрунту. Заземлювач повинен мати надійний контакт з провідником
заземлення.
На малюнку 10 відображена клема заземлення на мініелектростанції.
Забезпечте надійний контакт клеми з провідником заземлювача.
Малюнок 10
При встановленні мініелектростанції на об'єктах, які не мають контуру
заземлення, у ролі заземлювачів можуть використовуватися металеві
труби системи водопостачання, каналізації або металеві каркаси
будівель, що знаходяться в землі або мають з'єднання із землею. Для
правильного підключення заземлювачів слід проконсультуватися з
кваліфікованим фахівцем.
!
Категорично забороняється використовувати генератор без
заземлення!
1.
Клема заземлення
ВОЛЬТМЕТР
-
+
ВЫКЛ.
ВКЛ.
ЗАПУСК.
ДВИГАТЕЛЬ
ДОЛИТЬ
МАСЛО
ВЫКЛ.
ВКЛ.
ПРЕДОХРАНИТЕЛЬ
ПЕРЕМЕННЫЙ ТОК
ПОСТОЯННЫЙ ТОК
-
1
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
ВЫКЛ.
ВКЛ.
ЗАПУСК.
ДВИГАТЕЛЬ
1
1.
Замок запалювання
