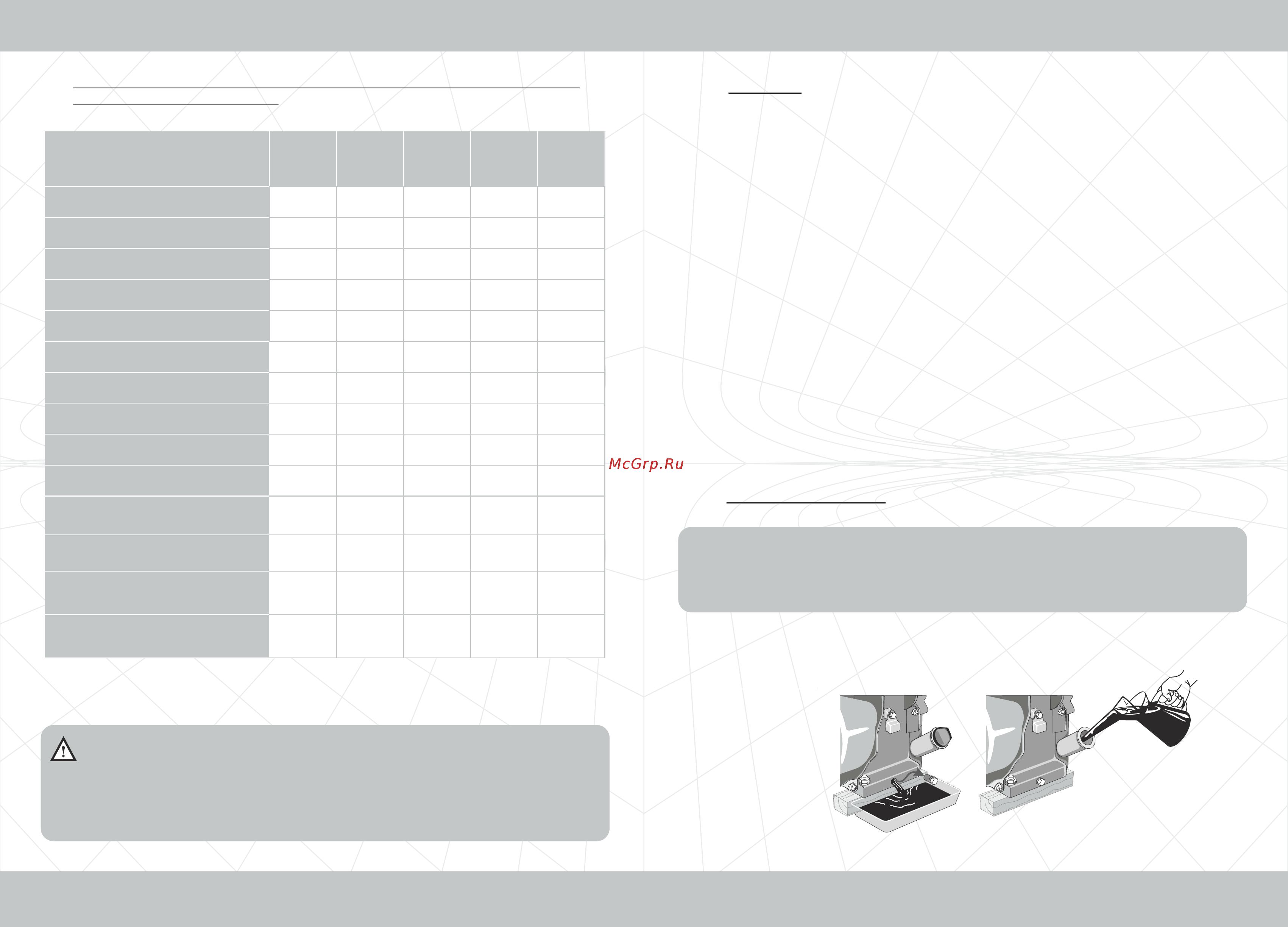

![Кентавр КДГ-505ЭК/3 [28/36] Page 28](/img/pdf.png)
Кентавр КДГ-505ЭК/3 [28/36] Page 28
![Кентавр КДГ-505ЭК/3 [28/36] Page 28](/views2/1262410/page28/bg1c.png)
●
●
●
Заведіть двигун та надайте йому прогрітися. Прогрітий двигун
повинен пропрацювати 10 хв. Вимкніть двигун та надайте йому
охолонути. Таку процедуру слід повторити 5 разів.
Після цього надайте попрацювати двигуну 1 годину без
навантаження. Вимкніть двигун, надайте йому охолонути.
Перші 20 годин роботи мініелектростанція повинна мати
навантаження не більше 50%. Роботу слід проводити етапами,
даючи двигуну охолонути. Кожен етап роботи не повинен
перевищувати 3 години роботи.
Обкатка
Моторне мастило
Увага!
Моторне мастило слід змінити після перших 20 годин роботи
нового двигуна.
Обкатка
Одним з найголовніших моментів є обкатка нового двигуна. Від
правильності проведення обкатки буде залежати термін експлуатації
двигуна. Процедура обкатки:
Після напрацювання 20 годин слід змінити мастило. Рекомендується
зробити додаткову промивку: залити таке ж моторне мастило та надати
попрацювати двигуну 10 хв. Злити промивне мастило та залити мастило
нове. Моторне мастило для промивання слід підбирати виходячи з
температури навколишнього середовища (мал. 5).
Моторне мастило
Увага!
Моторне мастило слід змінити після перших 20 годин роботи
нового двигуна.
Заливна горловина та зливний отвір показані на малюнку 11.
Малюнок 11
54
55
Увага!
Перевірки з такою регулярністю слід проводити при нормальних
умовах роботи. При важких умовах роботи та в умовах
підвищеного забруднення терміни перевірок та обслуговування
слід скоротити!
Таблиця 5.1. - Регламент технічного обслуговування двигуна та
мініелектростанції в цілому
* - рекомендується частіше обслуговування при використанні
мініелектростанції в курній місцевості
** - даний тип робіт повинен проводитися кваліфікованим майстром
Увага!
Перевірки з такою регулярністю слід проводити при нормальних
умовах роботи. При важких умовах роботи та в умовах
підвищеного забруднення терміни перевірок та обслуговування
слід скоротити!
Тип обслуговування /
рекомендовані терміни
Щоразу
Перші
20
годин
Кожні
50
годин
Кожні
100
годин
Кожні
300
годин
Перевірка мастила
+
Заміна мастила
+
+
Очищення масляного фільтра
+
Заміна масляного фільтра
+
Перевірка повітряного фільтру
+
Очищення повітряного фільтру
+*
Заміна повітряного фільтру
+
Заміна паливного фільтру
+
Перевірка паливного насосу
+
Перевірка паливної форсунки
+
Перевірка зазорів клапанів,
очищення
+**
Перевірка з'єднань
та кріплення
+
Очищення паливного баку,
паливопроводу та фільтру
+
Перевірка системи
охолоджування
+
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
