Слід пам'ятати, що якість використовуваного мастила - це один з
головних чинників, від якого залежить нормальна і тривала
робота двигуна. Використовуючи неякісне мастило, ви
скорочуєте термін служби двигуна у декілька разів.
Мастило
Мініелектростанції поставляються без моторного мастила у двигуні.
Залийте моторне мастило у горловину картера двигуна. Перевірте рівень
мастила за допомогою кришки-щупа. На малюнку 4 показані мінімальний
і максимальний рівень масла.

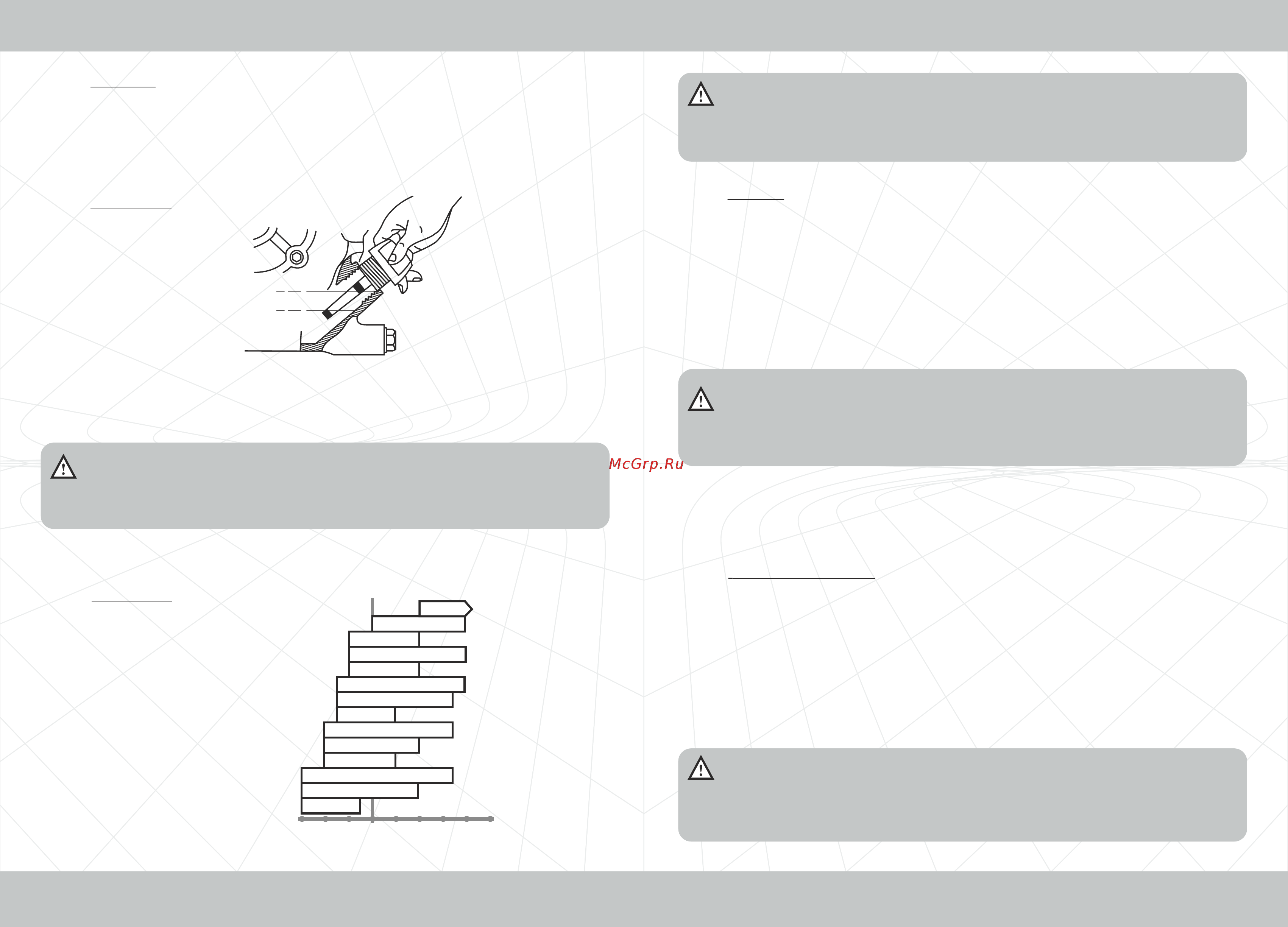

Малюнок 4
Не можна використовувати мініелектростанцію при недостатньому чи
надмірному рівні моторного мастила. Будь ласка, використовуйте
мастило високої якості. Не використовуйте спеціальних добавок до
рекомендованого мастила. Не змішуйте мастило з паливом.
На малюнку 5 представлені рекомендації щодо підбору мастила в
залежності від температури навколишнього середовища.
Малюнок 5
Слід пам'ятати, що якість використовуваного мастила - це один з
головних чинників, від якого залежить нормальна і тривала
робота двигуна. Використовуючи неякісне мастило, ви
скорочуєте термін служби двигуна у декілька разів.
МІНІМУМ
МАКСИМУМ
Увага!
Увага!
Рівень мастила слід перевіряти при горизонтальному
положенні мініелектростанції.
Заправку паливом слід проводити тільки при вимкненому
двигуні!
Працювати без встановленого фільтра або з незакріпленою
кришкою фільтру!
Забороняється!
Увага!
Паливо
Рекомендується використовувати чисте, свіже дизельне паливо.
Дизельне паливо повинно використовуватися протягом 30 днів після
покупки.
Завжди перевіряйте рівень палива в баку перед запуском
мініелектростанції! Якщо двигун тільки що зупинено, почекайте 4-5
хвилин або більше для того щоб двигун охолонув.
Увага!
Заправку паливом слід проводити так, щоб у паливному баці
залишалася невелика повітряна пробка для можливого розширення
парів палива при нагріванні.
Повітряний фільтр
Засмічений повітряний фільтр може стати причиною проблем при
запуску, втрати потужності, некоректної роботи двигуна й істотно
скоротити термін служби двигуна.
Наполегливо рекомендується перевіряти стан повітряного фільтра та
проводити його заміну згідно з регламентом (див. розділ 5 «Технічне
обслуговування»).
Забороняється!
Рівень мастила слід перевіряти при горизонтальному
положенні мініелектростанції.
Заправку паливом слід проводити тільки при вимкненому
двигуні!
Працювати без встановленого фільтра або з незакріпленою
кришкою фільтру!
