10
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
4. схеМА электРИческОГО ПОдключеНИЯ

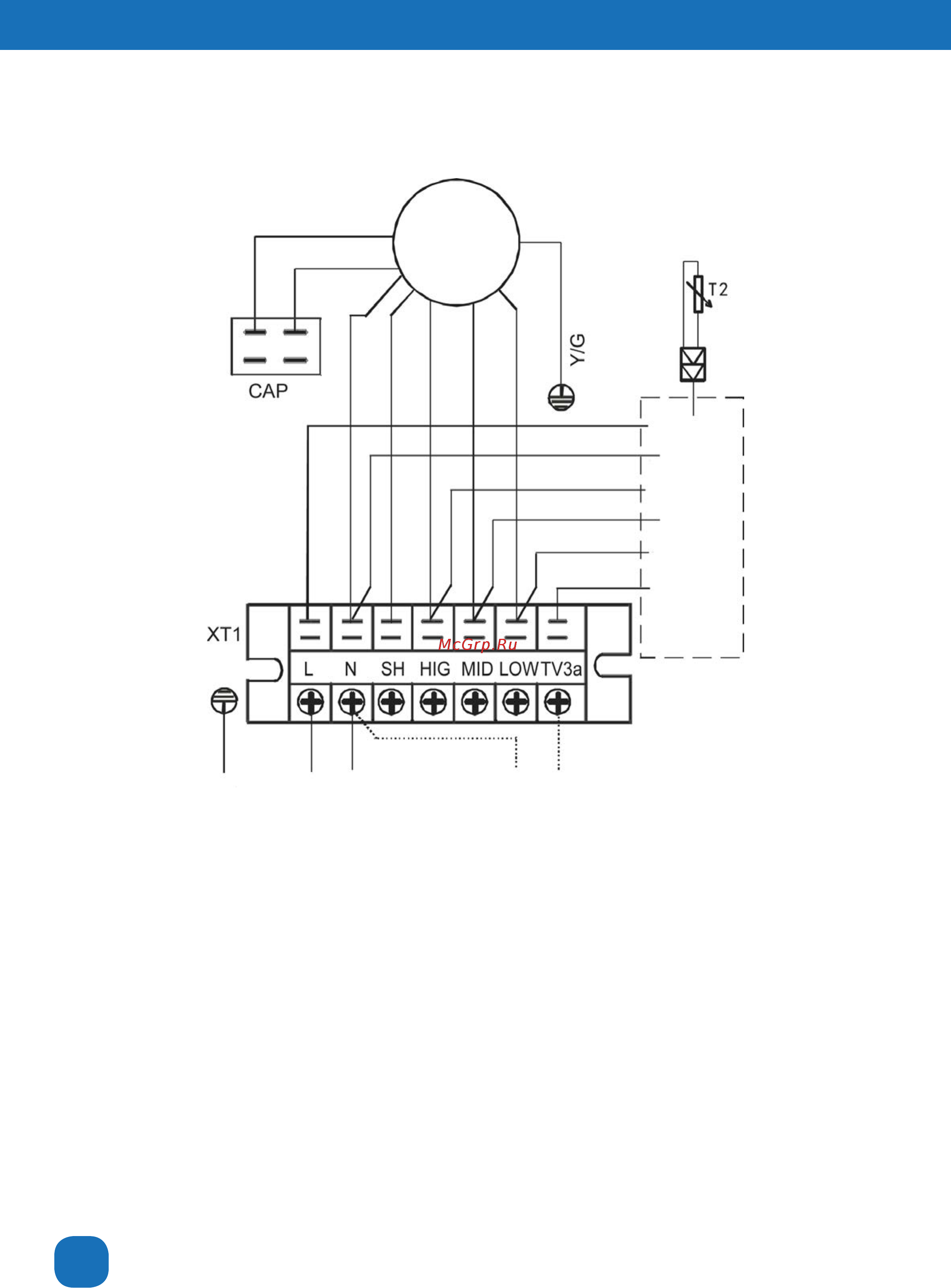

Рис. 4. Электрическая схема
Электродвигатель
Напряжение питания
Управление клапаном
К КОНТРОЛЛЕРУ
Синий Белый Коричн.
Желтый Черный
Красный
Белый
Белый
Красный
Черный
Синий
Желтый
Оранжевый
Примечание.
В случае использования пульта управления, предусматривающего работу вентилятора в 3 скоростных ре-
жимах (высокая, средняя и низкая скорости), клемму пульта с высокой скоростью можно подключить или к
клемме HIG, или к клемме SH (super high) по желанию пользователя.
