21
www.aerotek.ru

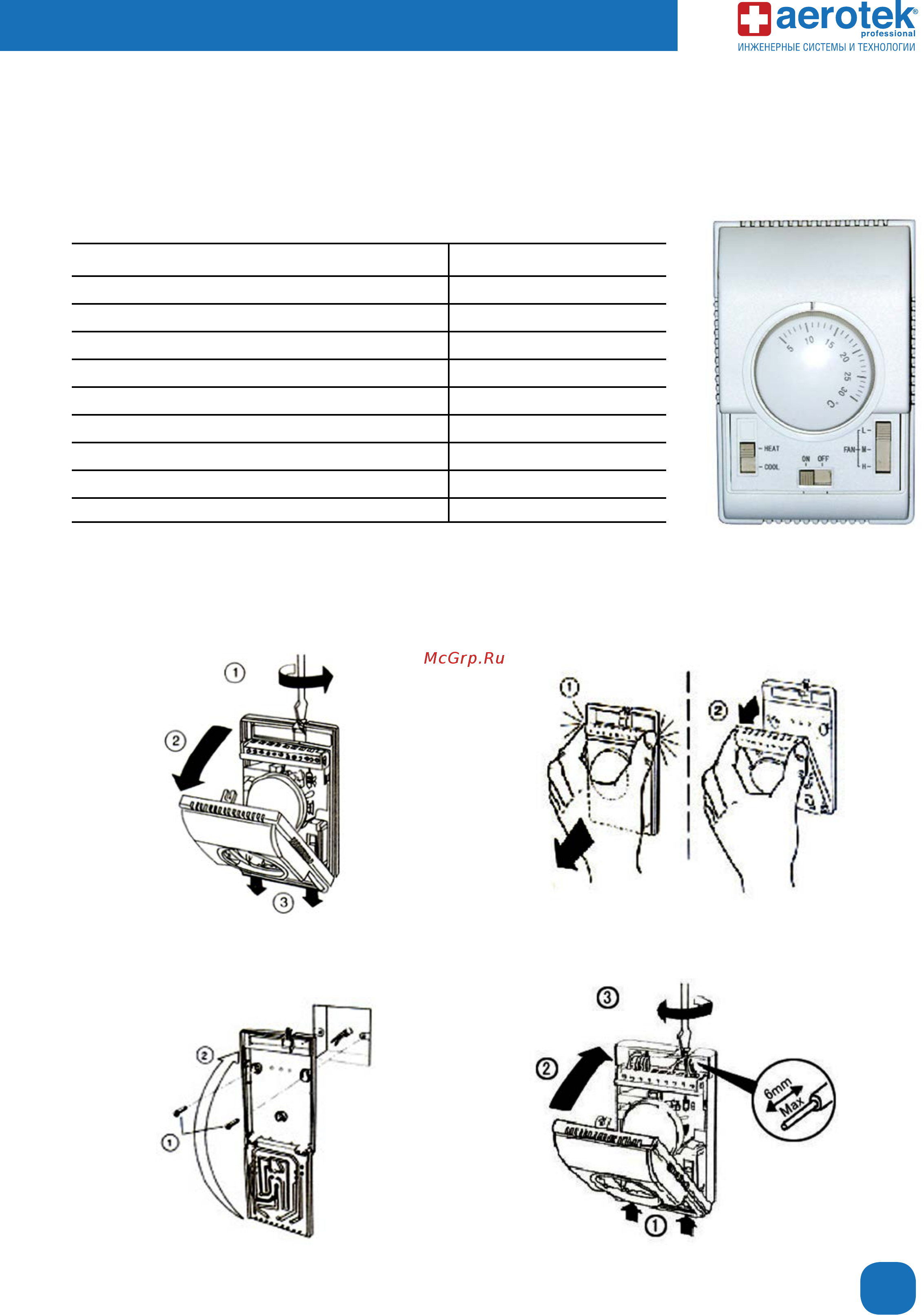

7. НАСТЕННЫЙ ТЕРМОСТАТ AC-F2-72
7.1 Описание термостата
Индивидуальный проводной термостат, предназначенный для управления канальными фанкойлами серии
АCF-DM и напольно-потолочными фанкойлами серии ACF-M.
Параметр Значение
Диапазон регулирования температуры воздуха 10 – 30
о
С
Температурный дифференциал 1 оС
Температурный диапазон при эксплуатации 0 – 45
о
С
Влажностный диапазон при эксплуатации 5 - 90 %
Температурный диапазон при хранении и транспортировке -20 - 60
о
С
Напряжение питания 220 В, 50/60Гц
Рабочий ток 6(4) A
Диаметр проводов для подключения термостата 1,5 мм2
Габаритные размеры (ДхШхВ) 128х85х39 мм
7.2 Монтаж термостата
1) Демонтируйте фронтальную панель,
открутив винт в верхней части термостата.
2) Демонтируйте внутреннюю панель.
3) Установите крепежную панель,
расположенную с тыльной стороны термостата.
Закрепите панели в обратном порядке
4) Подключите электропроводку к терминалу
Таблица № 12. Технические характеристики.
