12
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
5.2 Монтаж дренажного трубопровода
Дренажный трубопровод устанавливается с уклоном, обеспечивающим необходимый отвод воды. На рисунке
приведена рекомендованная установка дренажного трубопровода.

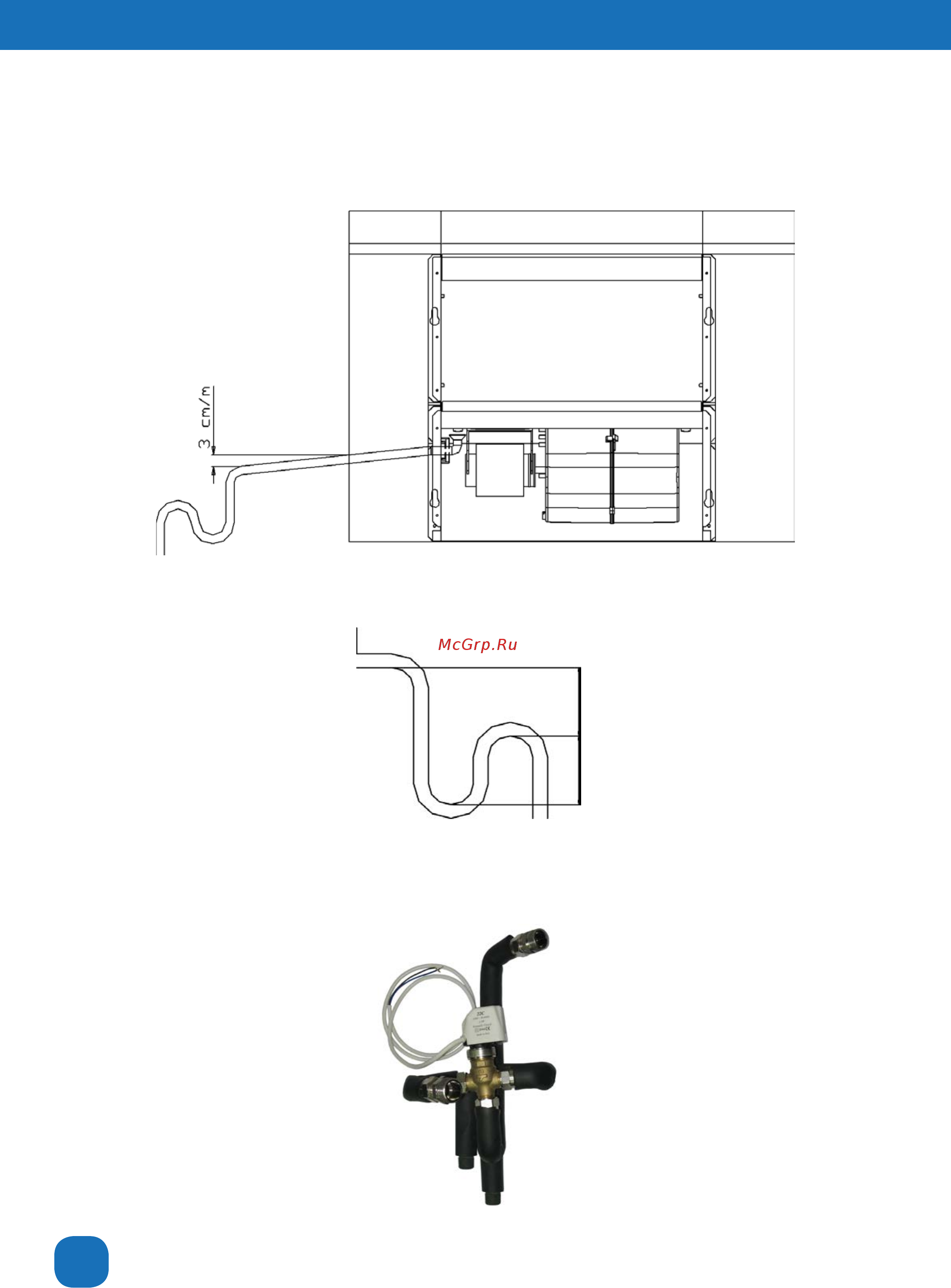

Рис. 8. Схема монтажа дренажного трубопровода.
Дренажный трубопровод следует оснастить сифоном для предотвращения просачивания запахов. На рисунке
приведена рекомендованная установка сифона.
Рис. 9. Схема устройства сифона.
5.3 Подключение холодоносителя
При подключении холодоносителя к фанкойлу рекомендуется использование трехходового клапанного узла
с сервоприводом AF-M2, обеспечивающего оптимальную регулировку холодопроизводительности, а также бы-
стрый и удобный монтаж.
50 мм50 мм
