15
www.aerotek.ru

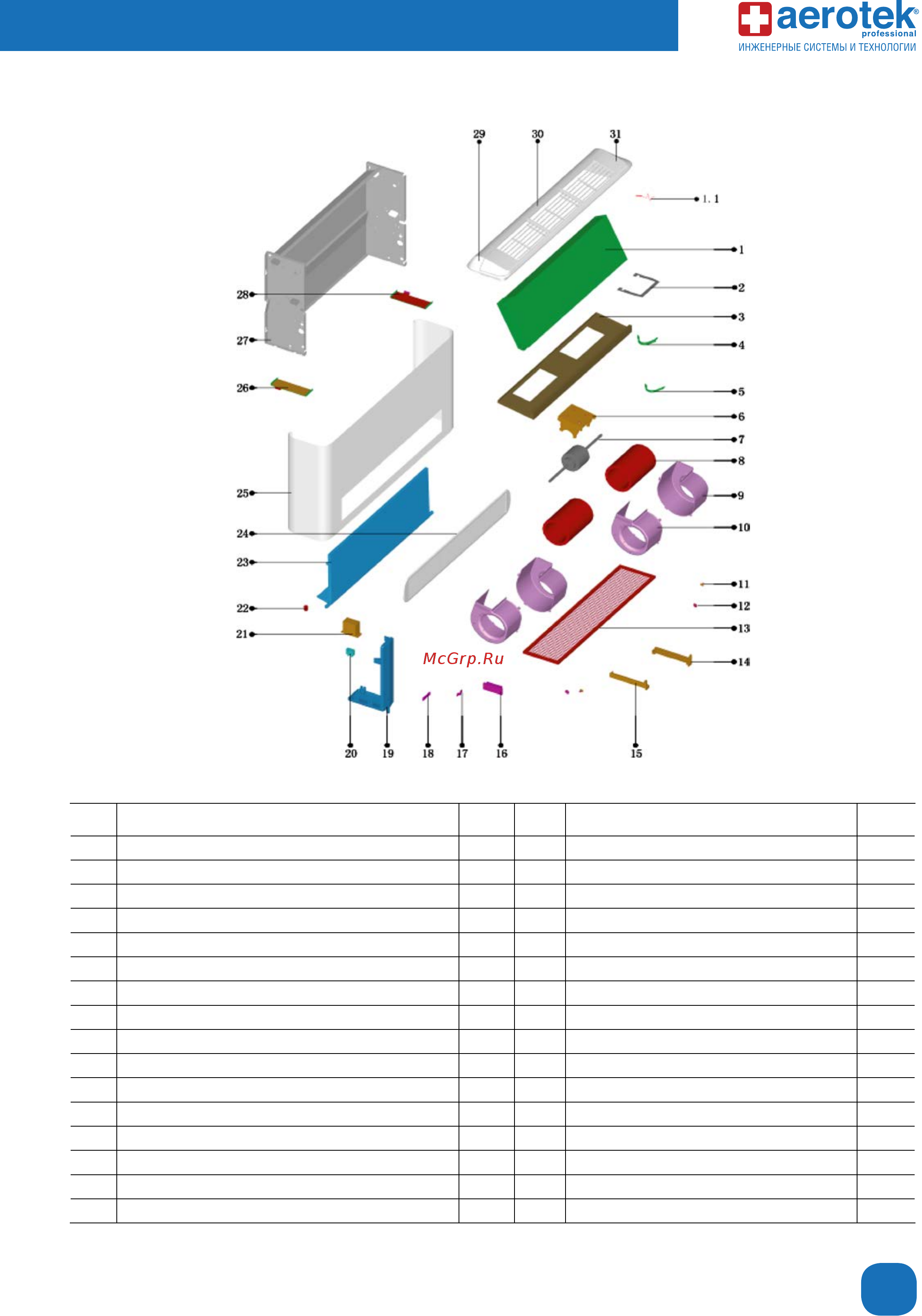

Рис. 12. Сборочный чертеж ACF-40M и ACF-50M
Таблица № 6. Спецификация ACF-40M и ACF-50M
№ Наименование
Кол-во
№ Наименование
Кол-
во
1 Испаритель в сборе 1 16 Зажим 1
1.1 Датчик температуры трубопровода 1 17 Соединительная муфта 1
2 Монтажная панель 1 18 Дренажный поддон в сборе 1
3 Разделительная перегородка 1 19 Конденсатор двигателя 1
4 Хомут двигателя 1 20 Корпус конденсатора 1
5 Хомут двигателя 1 21 Жалюзи в сборе 1
6 Кронштейн двигателя 1 22 Корпус в сборе 1
7 Двигатель 1 23 Двигатель 1
8 Вентилятор 2 24 Герметичная заглушка 1
9 Спиральный кожух 2 25 Дренажный поддон 1
10 Спиральный кожух 2 26 Левая герметичная панель в сборе 1
11 Кронштейн фильтра 2 27 Правая герметичная панель в сборе 1
12 Кронштейн фильтра 2 28 Основание 1
13 Фильтр 1 29 Левая крышка в сборе 1
14 Кронштейн фильтра 1 30 Жалюзи в сборе 3
15 Кронштейн фильтра 1 31 Правая крышка в сборе 1
