НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M
3. ГАБАРИтНые РАзМеРы

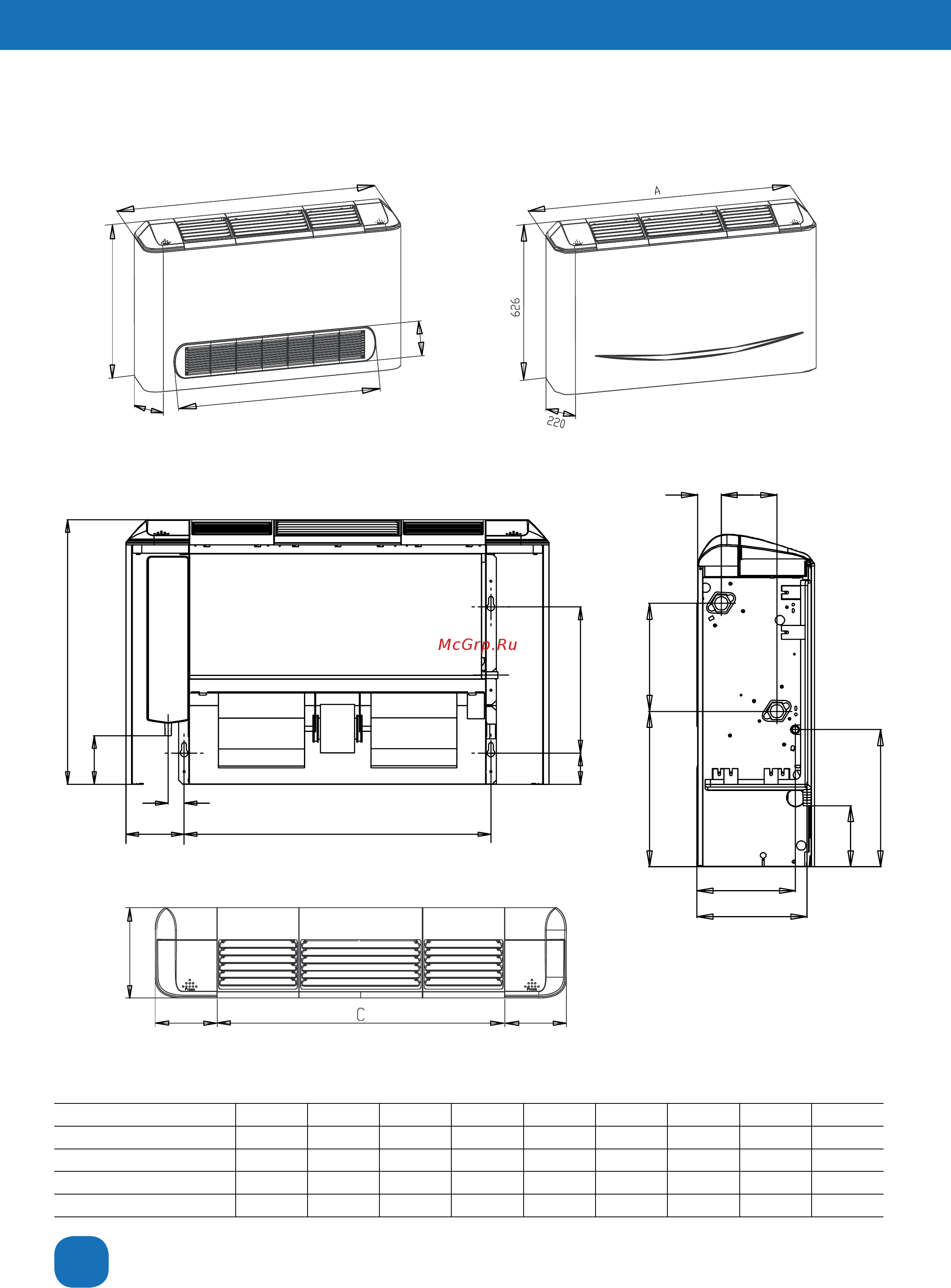

Рис. 2. Габаритные размеры фанкойлов ACf-M
626
220
143
A
B
220
150
150
626
115
345
74
D
140
55
203291
115
258
105
185
207
46
ACF-M 15 20 25 35 40 50 55 65 80
A (мм) 800 800 1000 1000 1200 1200 1500 1500 1500
B (мм) 584 584 784 784 984 984 1284 1284 1284
C (мм) 500 500 700 700 900 900 1200 1200 1200
D (мм) 526 526 726 726 926 926 1226 1226 1226
Таблица №2. Обозначения на чертеже (Рисунок №2).
