22
НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ ACF-M

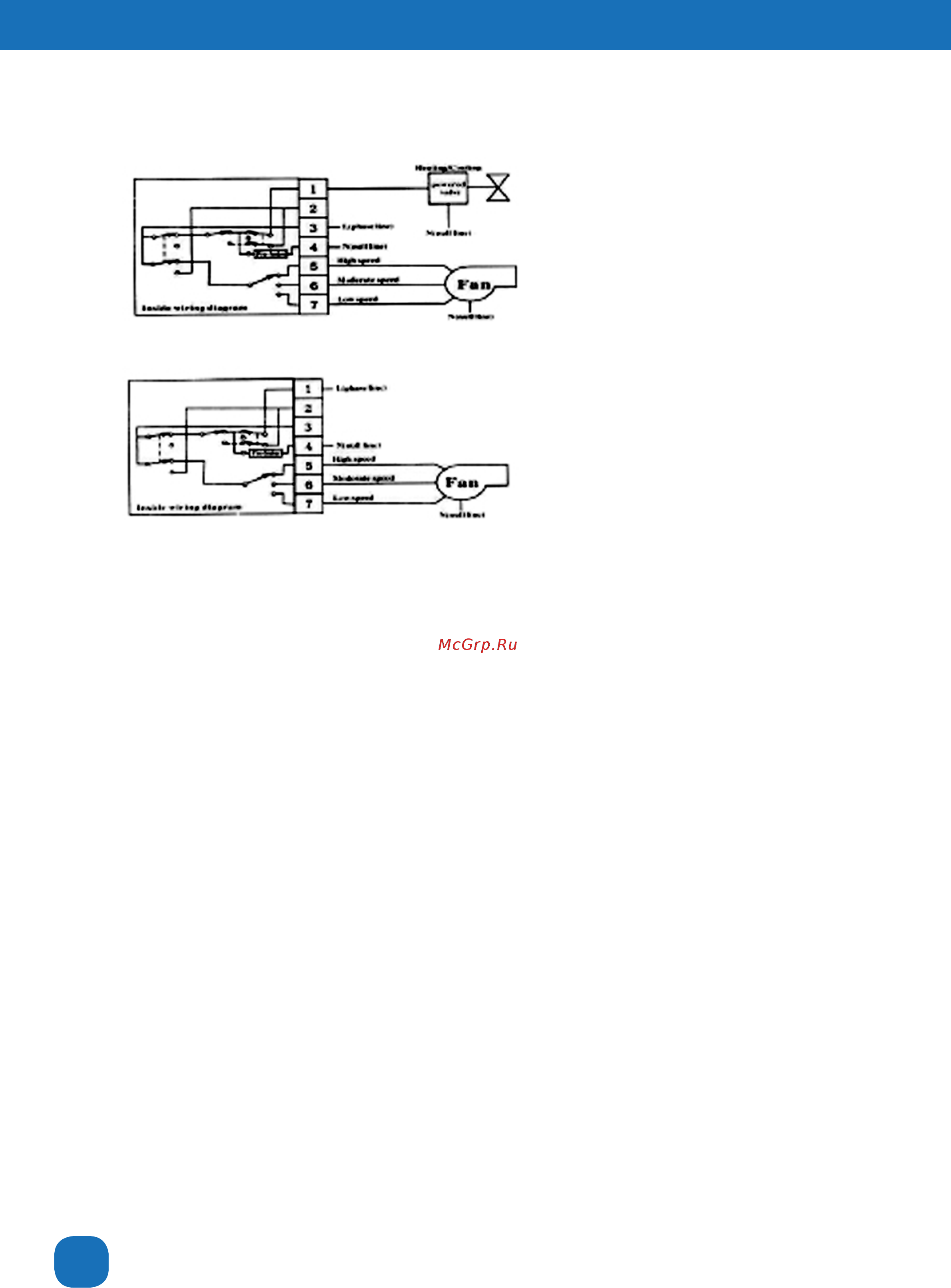

7.3 электрическая схема
Рис. 18-1. Схема подключения с трехходовым клапаном.
Рис. 18-2. Схема подключения без трехходового клапана.
7.4 Инструкция по использованию термостата
На передней панели термостата расположена поворотная клавиша для регулирования температуры воздуха в
помещении рядом с которой нанесена разметка, соответствующая уровню температуры воздуха. Также на фрон-
тальной панели расположена клавиша для ручного регулирования скорости вращения вентилятора.
Установите клавишу, расположенную на передней панели в положение “Heat”, если вы хотите нагреть воздух
в помещении. Установите клавишу в положение “Cool”, если вы хотите охладить воздух в помещении.
Температурная установка. Установите поворотную клавишу в положение, соответствующее необходимой тем-
пературе воздуха в помещении.
Ручное регулирование скорости вращения вентилятора. Установите клавишу в необходимое положение: 1-2-3,
что соответствует соответствует низкой, средней или высокой скорости вращения вентилятора.
