9
www.aerotek.ru

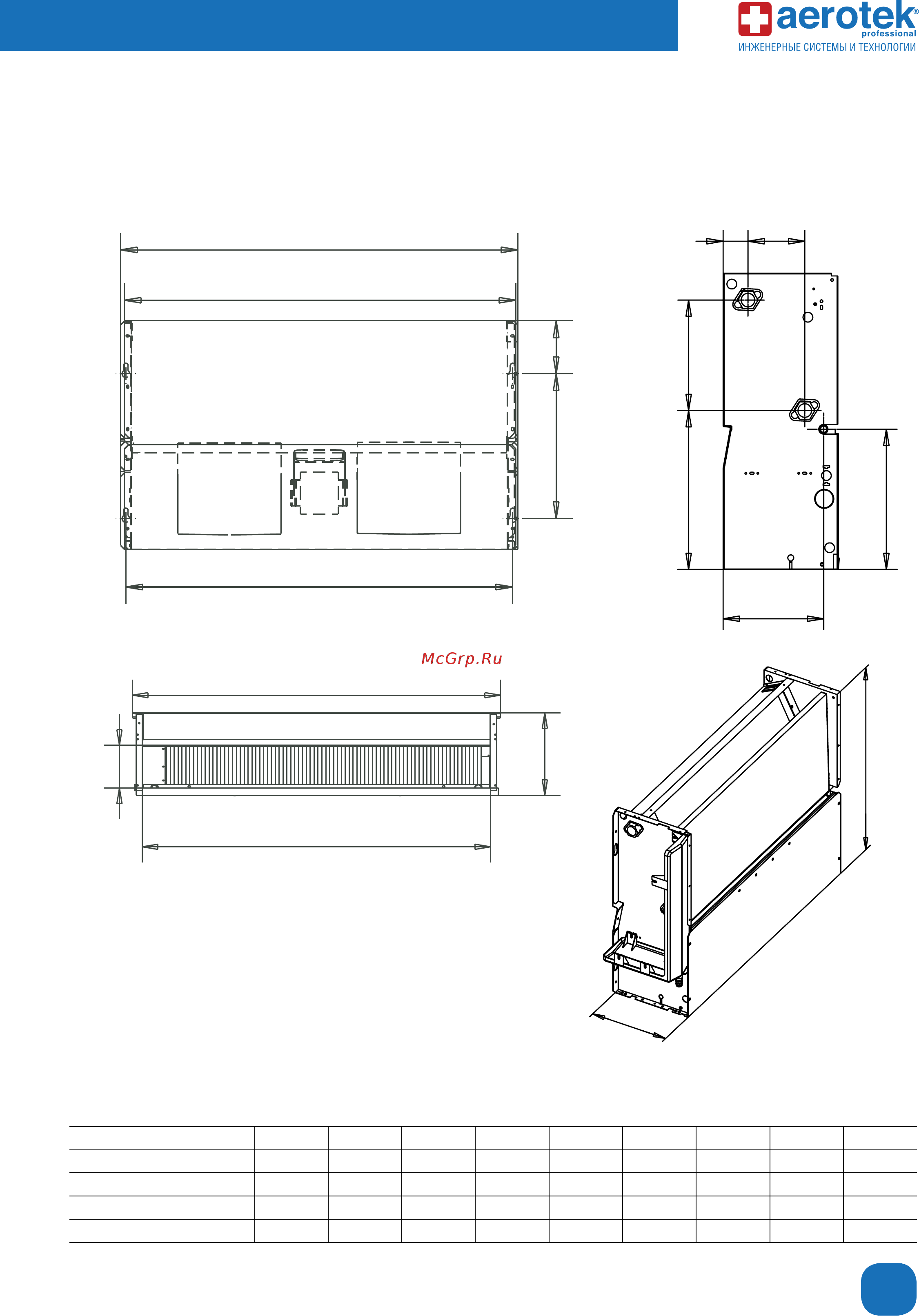

Рис. 3. Габаритные размеры фанкойлов ACf-M/Of.
212
545
A
D
126
345
B
46
105
203
291
185
258
A
C
212
87
ACF-M 15 20 25 35 40 50 55 65 80
A (мм) 550 550 750 750 950 950 1250 1250 1250
B (мм) 526 526 726 726 926 926 1226 1226 1226
C (мм) 500 500 700 700 900 900 1200 1200 1200
D (мм) 532 532 732 732 932 932 1232 1232 1232
Таблица №3. Обозначения на чертеже (Рисунок №3).
