22 23
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

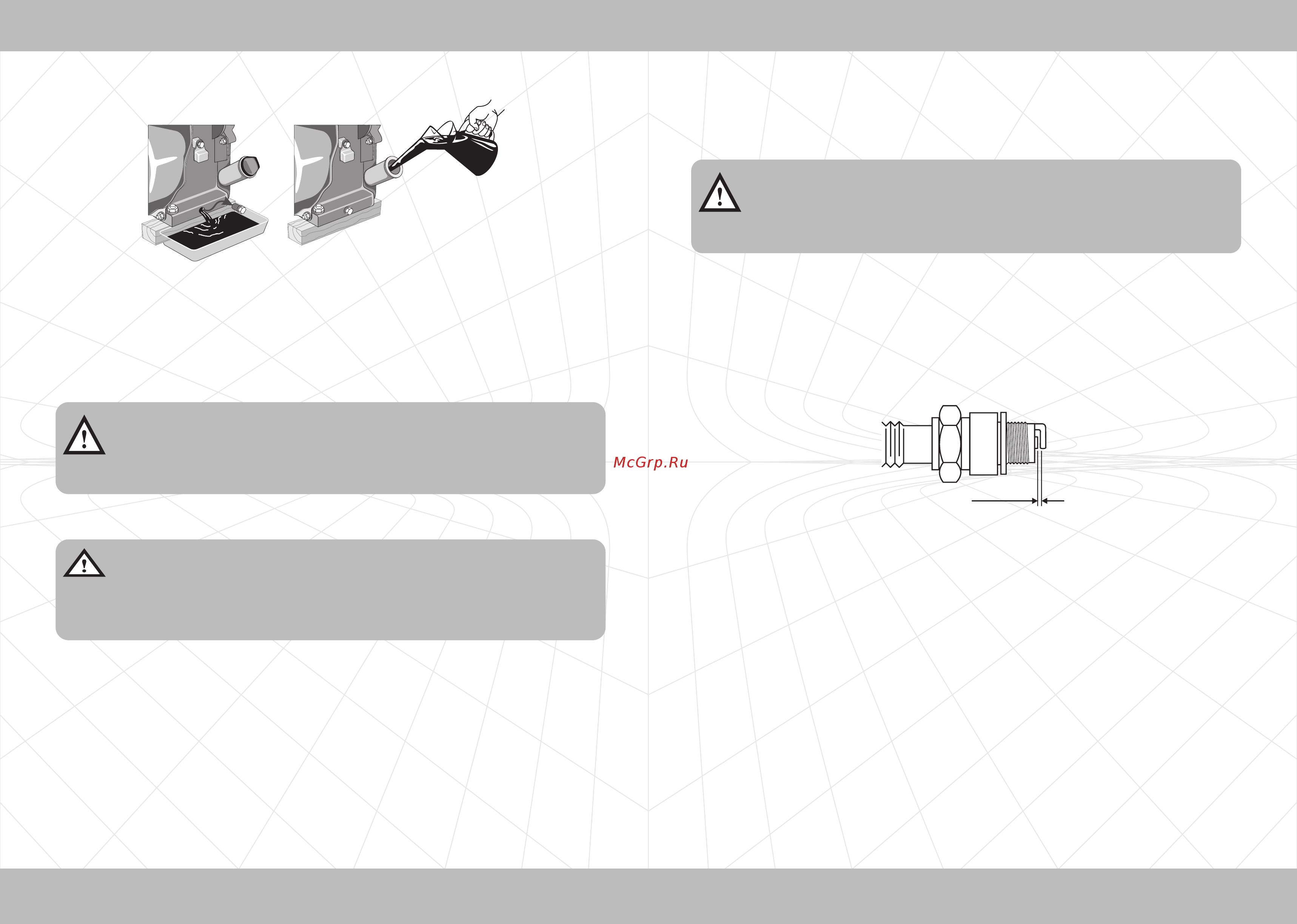

Порядок заміни моторного масла (див. малюнок 7)
1. Поставте ємність під отвір для зливу масла з картера двигуна.
2. Дістаньте пробку-щуп із отвору для заливання масла в картер (11) (див.
малюнок 1).
3. Відкрутіть пробку отвору для зливання масла з картера (10) (див. малюнок 1).
4. Повністю злийте моторне масло з картера.
5. Закрутіть пробку отвору для зливання масла з картера (10) (див. малюнок 1).
6. Залийте необхідну кількість свіжого моторного масла в картер.
7. Вставте пробку-щуп (11) (див. малюнок 1) на штатне місце.
5.4. Промивання та заміна фільтруючого елемента повітряного фільтра
Обслуговування повітряного фільтра
1. Почистіть корпус повітряного фільтра (16) (див. малюнок 1) від пилу та бруду.
2. Обережно відкрийте кришку корпусу повітряного фільтра.
3. Дістаньте фільтруючий елемент.
4. Зніміть з паперового фільтруючого елемента поролоновий попередній
очищувач.
5. Акуратно видаліть пил та бруд із паперового фільтруючого елемента, не
пошкодивши при цьому його (продміть стисненим повітрям). Ні за яких
обставин не очищуйте паперовий фільтруючий елемент з використанням
будь-яких рідин.
6. Використовуючи чисту мильну воду і м'яку щіточку ретельно промийте
поролоновий попередній очищувач.
7. У разі надмірного забруднення або пошкодження фільтруючого елемента
(попереднього очищувача), здійсніть його заміну.
8. Акуратно зберіть повітряний фільтр, надійно зафіксуйте кришку корпусу.
5.5. Перевірка стану свічки запалювання
Необхідно регулярно очищати та перевіряти на працездатність свічку
запалювання. Несправна, забруднена свічка запалювання, або свічка, яка має
нагар на електродах, є причиною ускладненого запуску і поганої роботи двигуна.
Також необхідно використовувати свічку запалювання з рекомендованим
зазором між електродами, який становить 0,7-0,8 мм (див. малюнок 8).
5.6. Перевірка стану та очищення іскроуловлювача
Глушник забезпечений іскроуловлювачем, який запобігає поширенню іскор
під час роботи двигуна. З часом на іскроуловлювачі може скупчуватися нагар.
Здійснюйте очищення іскроуловлювача згідно з регламентом.
5.7. Перевірка системи охолодження
Перевіряйте цілісність крильчатки вентилятора охолодження двигуна
(знаходиться за ручним стартером). Відсутність навіть декількох лопатей
крильчатки може стати причиною перегріву двигуна. Надламану або зламану
крильчатку замініть негайно.
5.8. Перевірка системи запалювання
ППеревірка коректної роботи системи запалювання повинна здійснюватися
кваліфікованими фахівцями. Зверніться до сервісного центру з обслуговування
продукції ТМ «Кентавр».
Моторне масло з картера двигуна необхідно зливати гарячим,
тоді масло стікає повністю і захоплює за собою відкладення та
шкідливі домішки, які виникають в процесі згоряння палива.
Моторне масло з картера двигуна необхідно зливати гарячим,
тоді масло стікає повністю і захоплює за собою відкладення та
шкідливі домішки, які виникають в процесі згоряння палива.
УВАГА!УВАГА!
Щоб уникнути передчасного зносу і виходу з ладу поршневої
групи двигуна, забороняється запускати двигун і
експлуатувати вібротрамбовку без повітряного фільтра або
якщо фільтруючий елемент повітряного фільтра пошкоджений.
Щоб уникнути передчасного зносу і виходу з ладу поршневої
групи двигуна, забороняється запускати двигун і
експлуатувати вібротрамбовку без повітряного фільтра або
якщо фільтруючий елемент повітряного фільтра пошкоджений.
УВАГА!УВАГА!
Ні в якому разі не мийте попередній очищувач розчинниками
або миючими засобами, скористайтеся замість цього мильним
розчином і м'якою щіточкою.
Ні в якому разі не мийте попередній очищувач розчинниками
або миючими засобами, скористайтеся замість цього мильним
розчином і м'якою щіточкою.
УВАГА!УВАГА!
Малюнок 7
Малюнок 8
0,7-0,8 мм
