24 25
5.9. Очищення відстійника
Відстійник, розташований в карбюраторі, призначений для осаджування
можливих механічних домішок, які присутні у бензині. Для очищення відстійника
необхідно відкрутити нижній торцевий гвинт карбюратора і зняти нижню ванну
карбюратора. Паливний кран при цьому повинен бути закритий. Видаліть з ванни
бруд та акуратно промийте, використовуючи бензин. Після очищення обережно
встановіть ванну на штатне місце і надійно зафіксуйте.
5.10. Очищення паливного бака і паливного фільтра
Рекомендується здійснювати очищення паливного фільтра і паливного бака
кожні 100 годин або кожні 6 місяців роботи виробу. Якщо це необхідно, інтервал
необхідно скоротити. Дані заходи дозволять подовжити термін служби паливної
системи. Очищати паливний бак і паливний фільтр необхідно бензином.
5.11. Обслуговування паливопроводу, заміна прокладки кришки
паливного бака
Паливопровід виготовлений із гумотехнічних виробів, які схильні до впливу
навколишнього середовища та механічних впливів. Це не означає, що
паливопровід виготовлений із неякісного матеріалу. У кожного матеріалу є свій
термін експлуатації і йому притаманні властивості старіння. Паливопровід є
важливим елементом двигуна, йому слід приділяти підвищену увагу.
Для запобігання можливому витоку палива необхідно здійснювати своєчасну
перевірку стану паливопроводу та прокладки кришки паливного бака, і якщо це
необхідно, їх своєчасну заміну.
5.12. Перевірка рівня масла в редукторі та заміна масла
Для змащування деталей редуктора використовуйте масло високої якості.
Таким чином, буде подовжений ресурс редуктора та забезпечена тривала і
безперебійна робота вібротрамбовки.
Регулярно міняйте масло в редукторі. Спочатку поміняйте масло після
закінчення періоду обкатки двигуна – після роботи на протязі 25 годин, а потім
один раз на 6 місяців або після кожних 100 годин роботи вібротрамбовки.
Порядок заміни масла в редукторі (див. малюнок 9)
1. Поставте ємність під отвір для заливання (зливання) масла з редуктора (7)
(див. малюнок 1).
2. Викрутіть пробку із отвору для заливання (зливання) масла в редуктор (1)
(див. малюнок 9).
3. Обережно наклоніть вібротрамбовку таким чином, щоб масло повністю
витекло з корпусу редуктора.
4. Залийте в отвір (1) (див. малюнок 9) 220 г свіжого трансмісійного масла ТАП-15
(ТАД-17) в корпус редуктора.
5. Надійно закрутіть пробку (1) (див. малюнок 9) в отвір корпусу редуктора.
Можливе потрапляння бензину на руки користувача. Перш ніж
здійснити очищення відстійника, обов'язково надягніть
маслобензостійкі рукавиці.
Можливе потрапляння бензину на руки користувача. Перш ніж
здійснити очищення відстійника, обов'язково надягніть
маслобензостійкі рукавиці.
УВАГА!УВАГА!
Поплавкову систему і голку розбирати і регулювати не варто. Поплавкову систему і голку розбирати і регулювати не варто.
УВАГА!УВАГА!
Якщо паливний бак пошкоджений, негайно здійсніть його
заміну.
Якщо паливний бак пошкоджений, негайно здійсніть його
заміну.
УВАГА!УВАГА!

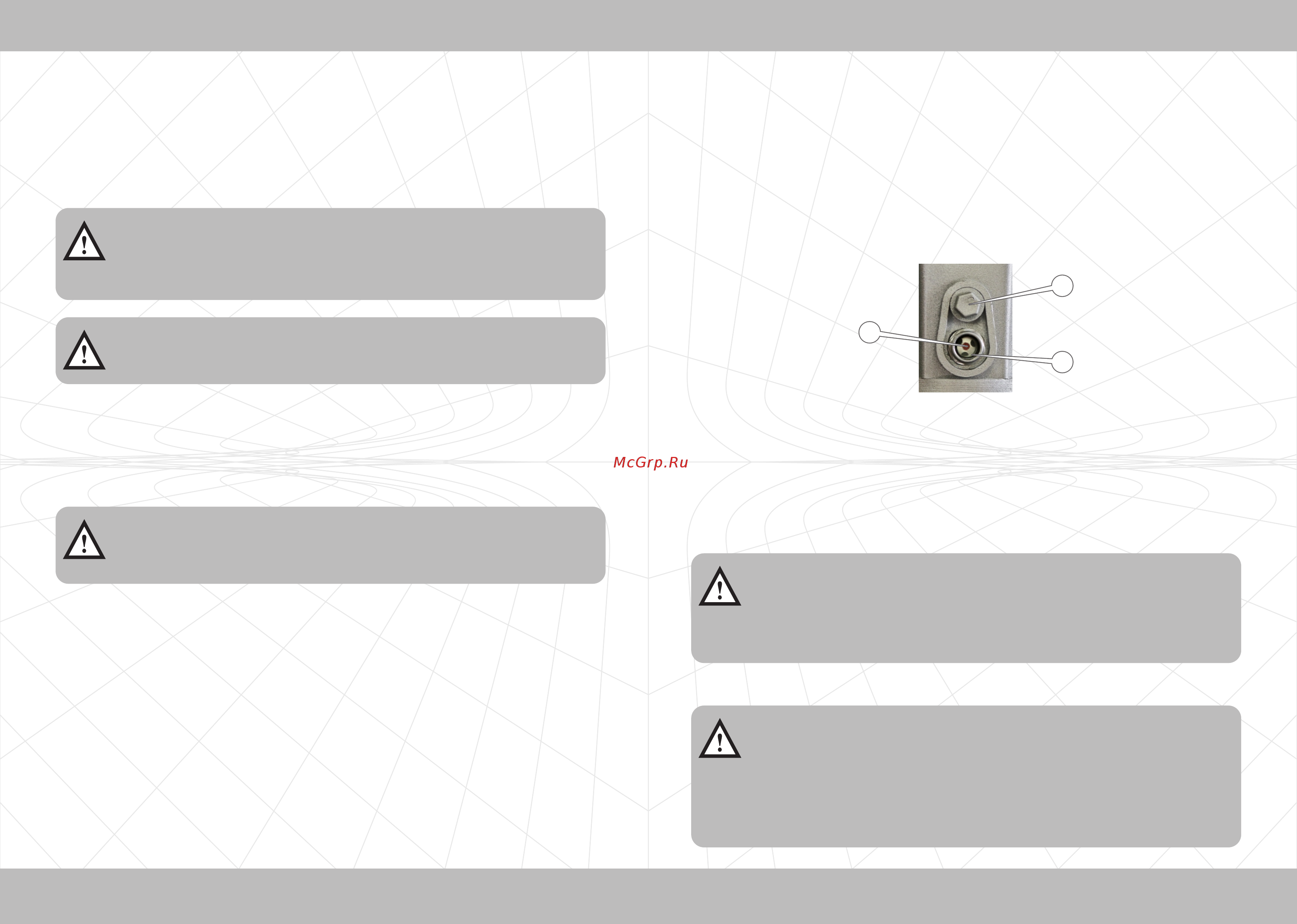

Малюнок 9
Заливайте масло таким чином, щоб його рівень перебував в
межах червоного сектору (3) на індикаторі рівня масла (2) (див.
малюнок 9). Не допускайте пониження рівня масла або його
перевищення.
Заливайте масло таким чином, щоб його рівень перебував в
межах червоного сектору (3) на індикаторі рівня масла (2) (див.
малюнок 9). Не допускайте пониження рівня масла або його
перевищення.
УВАГА!УВАГА!
Низький рівень масла (нижче мінімальної відмітки) може
призвести до виходу з ладу редуктора та пошкодження
елементів, що не підлягають ремонту. Високий рівень масла
(перевищує максимальну відмітку) може призвести до
розбризкування (течі) масла, до небажаного перевантаження
редуктора і двигуна, а також до утворення нагару.
Низький рівень масла (нижче мінімальної відмітки) може
призвести до виходу з ладу редуктора та пошкодження
елементів, що не підлягають ремонту. Високий рівень масла
(перевищує максимальну відмітку) може призвести до
розбризкування (течі) масла, до небажаного перевантаження
редуктора і двигуна, а також до утворення нагару.
УВАГА!УВАГА!
1
2
3
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
