Дефектоскоп сварных соединений арматуры АРМС-МГ4

_______________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

Дисплей дефектоскопа условно разбит на три части. В верхней части выводятся:

– пиктограмма режима измерения;

– коэффициент усиления Ку;

–шаг коэффициента усиления ΔКу.

В средней части дисплея выводятся:

– индикатор отношения сигнал/шум;

– амплитуда сигнала А (дБ);

– индикатор амплитуды сигнала.

В нижней части дисплея выводятся:

– номер измерения;

– амплитуда сигнала на цельной арматуре;

– диаметр арматуры;

– индикатор уровня заряда аккумулятора.

Изменяя коэффициент усиления кнопками (←) или (→) и наблюдая за индикаторами необ-

ходимо получить максимальное значение отношения сигнал/шум при максимальном уровне сиг-

нала. Амплитуда сигнала должна быть в переделах от 35 дБ до 45 дБ.

Если амплитуда сигнала будет меньше 10 дБ или больше 50 дБ, то на экране дефектоскопа

появятся прочерки. Индикатор уровня сигнала в первом случае будет показывать нулевое, а во

втором случае максимальное значение.

Для получения осциллограммы огибающей сигнала (А-скан) необходимо нажать кнопку

ВВОД. Более подробное описание подбора коэффициента усиления описано в п. 2.3.3.7.

Результат измерения отображается в нижней части экрана А

. Для редактирования значения

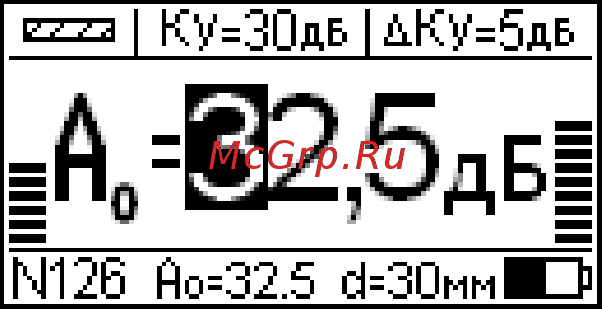

нажать кнопку ВВОД и удерживать ее в течение не менее двух секунд. Дисплей дефектоскопа

примет вид, например:

(4)

Редактирование числового значения А

производится кнопками ←, →,  и . После окон-

чания редактирования нажать ВВОД. Числовое значение А

копируется в нижнюю часть экрана.

При сохранении результата измерения сохраняется и значение коэффициента усиления.

2.3.2 Порядок работы в режиме «Измерение Ас»

2.3.2.1 Установить преобразователи на приспособлении в зависимости от метода контроля

(теневой или зеркально теневой метод) (рис. 2.3). Контроль зеркально-теневым методом применя-

ют для сварных соединений, выполненных на остающейся скобе-накладке (рис.2.3 а). Контроль

теневым методом применяют для стыковых сварных соединений, выполненных в инвентарной

форме (рис.2.3 б).

Установить сменные протекторы на ПЭП в зависимости от диаметра арматуры, предвари-

тельно смазав поверхность, контактирующую с ПЭП, минеральным маслом.
