Дефектоскоп сварных соединений арматуры АРМС-МГ4

_______________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

1.4.3 Амплитуда сигнала на сварном соединении рассчитывается по формуле:

( ),

A A Ku Ku  

где (1.2)

– коэффициент усиления при измерении амплитуды сигнала на цельной арматуре;

– коэффициент усиления при измерении амплитуды сигнала на сварном соединении.

Оценку качества сварных соединений следует проводить по трехбалльной системе:

– 1 балл – негодные (подлежат вырезке);

– 2 балла – ограниченно годные (подлежат исправлению);

– 3 балла – годные.

При контроле сварных стыковых соединений арматуры разного диаметра оценка качества

соединений проводится по стержню меньшего диаметра. Оценка качества сварного соединения в

зависимости от величины ΔА приведена в таблице 2 (приложение 1).

1.4.3 На лицевой панели электронного блока дефектоскопа размещен ЖК дисплей и кла-

виатура, состоящая из восьми кнопок: ПУСК, ВКЛ (окрашена в красный цвет), РЕЖИМ, ВВОД,

←, →,  и .

1.4.4 На верхней панели электронного блока расположены разъемы для подключения ПЭП. В

нижней части панели расположен разъем USB для связи с ПК.

1.4.5 Включение дефектоскопа и его отключение производится кратковременным нажатием

кнопки ВКЛ.

1.4.6 Для ввода ультразвуковых колебаний (далее УЗК) в арматуру и приема прошедшего

через арматуру сигнала используются ПЭП со сменными протекторами. Сменные протекторы

имеют цилиндрическую поверхность с радиусом равным половине максимального диаметра арма-

туры. ПЭП со сменными протекторами устанавливаются в держатели (рис.1.2), которые располо-

жены на механическом устройстве.

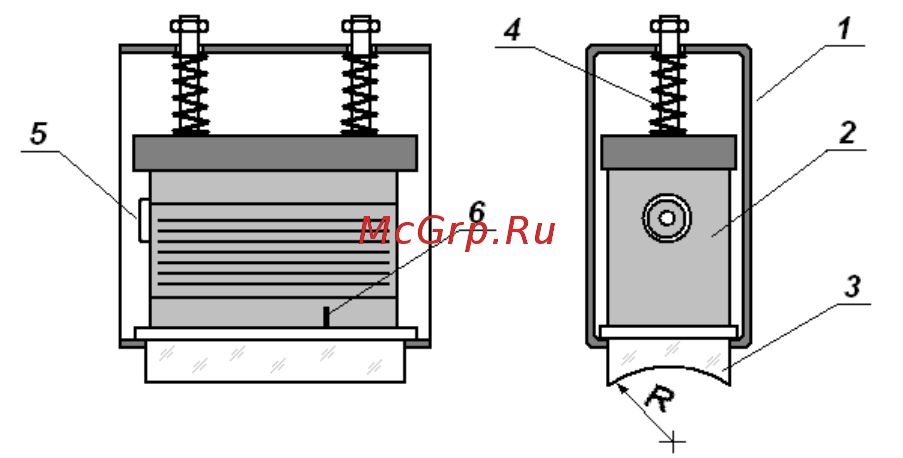

1-держатель; 2 – ПЭП; 3 – сменный протектор; 4 – упругий прижим;

5 – разъем подключения ПЭП; 6 – риска (точка ввода УЗК)

Рисунок 1.2 – Расположение ПЭП и сменного протектора в держателе

Механическое устройство позволяет располагать ПЭП на арматурном стержне в зависимо-

сти от метода контроля (теневой или зеркально-теневой метод) (рис. 1.3, 1.4). Направляющая ме-

ханического устройства и устройства типа «Скоба» обеспечивает возможность настройки акусти-

ческой системы для контроля сварных стыков арматуры диаметром от 18 до 40 мм. В случае не-

обходимости контроля сварных стыков арматуры диаметром более 40 мм применяется механиче-

ское устройство с расширенным диапазоном, изготавливаемое по специальному заказу.
