Измерения проводить с тем же коэффициентом усиления, что и при измерении на цельной

арматуре. В случае необходимости, если амплитуда сигнала менее 10 дБ, можно увеличить коэф-

фициент усиления кнопками ← или →.

Для получения осциллограммы огибающей сигнала (А-скан) необходимо нажать кнопку

ВВОД. Более подробное описание подбора коэффициента усиления описано в п. 2.3.3.7.

2.3.2.3 Провести три измерения, переустанавливая преобразователи по схеме, приведенной

на рисунке 4. Перемещение ПЭП должно проводиться в одной плоскости. В крайних положениях

(позиция 2-2 и 3-3 рис.2.4) один из ПЭП следует размещать вплотную к сварочному шву. В сред-

нем положении ПЭП следует располагать симметрично сварочному шву. Для проведения сле-

дующего измерения нажать кнопку . Для возврата к предыдущему измерению (в случае если из-

мерение проведено не корректно) нажать кнопку .

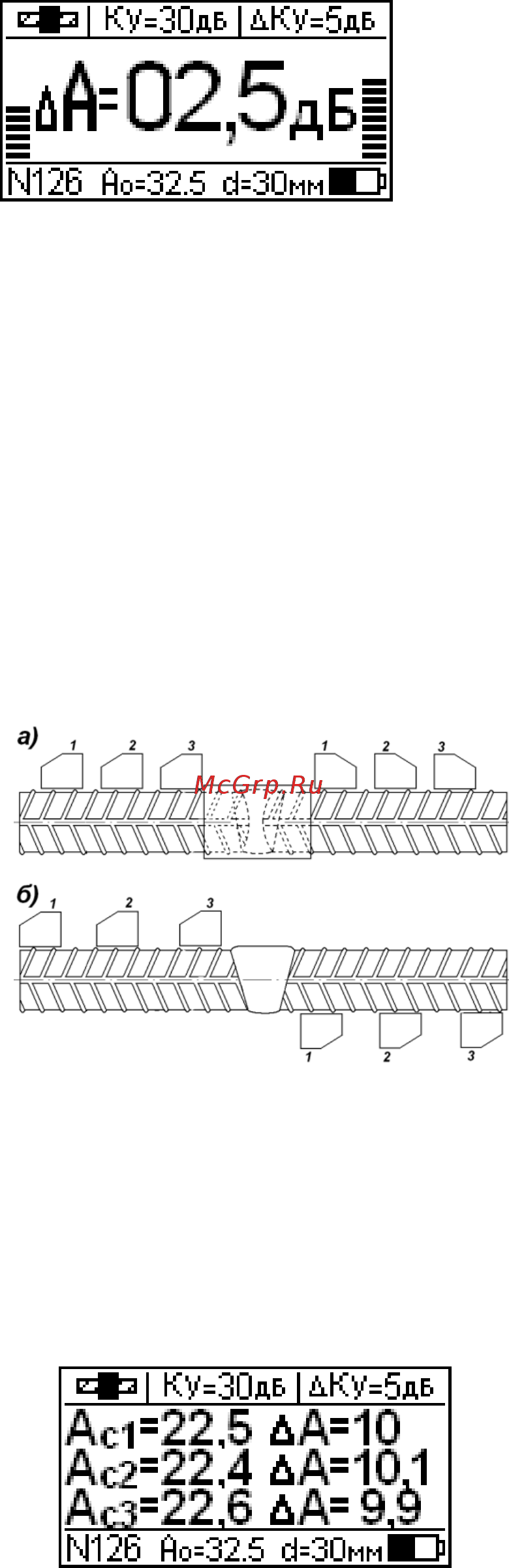

а) зеркально-теневой метод б) теневой метод

Рисунок 2.4 – Проведение контроля сварных соединений,

порядок расположения ПЭП при измерении.

После проведения трех измерений нажать кнопку . На дисплее отобразятся результаты

всех трех измерений. Дисплей дефектоскопа примет вид, например:

(8)

2.3.2.4 Результаты измерений могут быть занесены в архив, для чего необходимо нажать

кнопку ВВОД.

2.3.2.5 Выключение дефектоскопа производится автоматически в случае, если в течение 10

минут не проводятся измерения или не нажимаются кнопки клавиатуры.

При снижении напряжения питания ниже 3,1 В на дисплее появляется сообщение:
