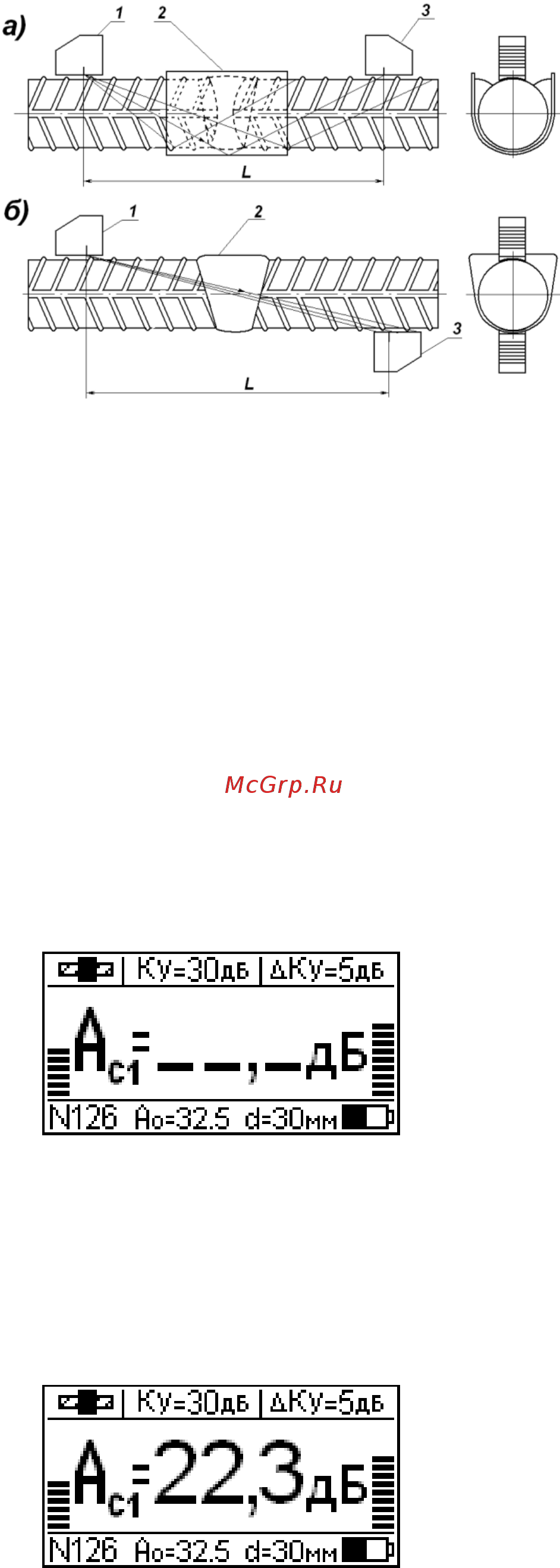

1 – ПЭП излучатель; 2 – сварочный шов; 3 – ПЭП приемник

а) зеркально-теневым методом б) теневым методом

Рисунок 2.3 – Схема ультразвукового контроля сварного стыкового

соединения арматурного стержня.

2.3.2.2 Зачистить поверхность изделия от коррозии. Обильно нанести на поверхность арма-

туры в местах установки ПЭП и на рабочие поверхности ПЭП слой акустической смазки. Устано-

вить расстояние между ПЭП L в зависимости от диаметра арматуры (таблица 1, приложение 1).

Установить приспособление с ПЭП на стержень арматуры таким образом, чтобы точки

ввода ПЭП располагались на середине впадины профиля.

2.3.2.3 Подключить к разъему электронного блока ПЭП. Включить питание однократным нажа-

тием кнопки ВКЛ, при этом на дисплее кратковременно высвечивается тип дефектоскопа, затем дефек-

тоскоп устанавливается в режим «Измерение А

». Дисплей примет вид, например:

(5)

2.3.2.2 Проведение измерений

Установить (если требуется) диаметр арматуры в режиме «Настройки». Дефектоскоп мож-

но перевести в режим настройки, минуя основное меню, при длительном удержании (более двух

секунд) кнопки РЕЖИМ. Нажать кнопку ПУСК. После окончания измерений на дисплей выво-

дится значение амплитуды сигнала на сварном соединении, например:

(6)

Если в настройках прибора установлен вывод результата измерения «ΔА», то на дисплее

прибора будет отображаться разница величин амплитуд сигналов, измеренных на цельном стерж-

не арматуры и на контролируемом сварном соединении, например:
