Дефектоскоп сварных соединений арматуры АРМС-МГ4

_______________________________________________________________________________________________

СКБ СТРОЙПРИБОР Челябинск

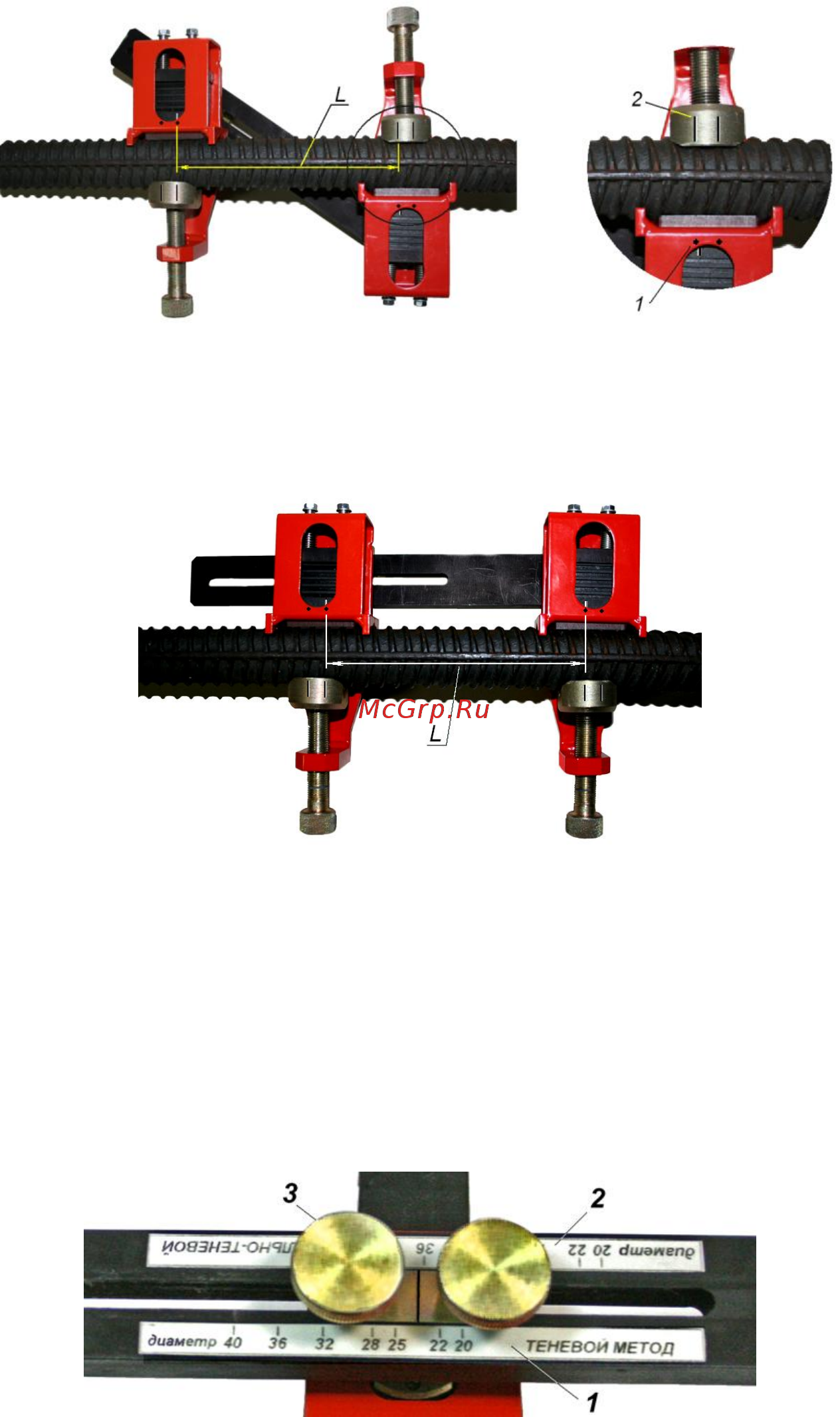

1 – метки точки ввода УЗК; 2 - риски точки ввода УЗК; L – расстояние между ПЭП

Рисунок 1.3 – Расположение ПЭП на арматурном стержне

при теневом методе контроля

Рисунок 1.4 – Расположение ПЭП на арматурном стержне

при зеркально теневом методе контроля.

Дефектоскоп оснащен функцией самоотключения через 10 минут после окончания работы.

Для предварительной установки расстояния L между ПЭП на механическом приспособле-

нии имеются две шкалы, на которых нанесены значения диаметра арматуры при теневом и зер-

кально-теневом методе контроля (рис. 1.5).

1 – шкала установки расстояния между ПЭП при теневом методе контроля;

2 - шкала установки расстояния между ПЭП при зеркально-теневом методе контроля; 3 – зажим

Рисунок 1.5 - Расположение шкалы предварительной установки расстояния

между ПЭП (L) в зависимости от метода контроля

1.4.6 Режимы работы дефектоскопа

Дефектоскоп обеспечивает пять различных режимов:

1.4.6.1 Режим «Измерение А

» (устанавливается при включении питания).

Данный режим предназначен для измерения амплитуды сигнала при прохождении его через

сварное соединение.
