Ввести числовое значение шага коэффициента усиления кнопками ←, →.

2.3.3.6 Включение проверки установленной базы (База Вкл/Откл).

Данный параметр настройки предназначен для автоматического контроля правильности ус-

тановки расстояния между приемным и излучающим ПЭП. Контроль проводится по времени за-

держки принимаемого сигнала и введенному диаметру арматуры. В отдельных случаях, когда, на-

пример, проводится дефектоскопия сварочных швов плоских деталей автоматическая проверка базы от-

ключается.

2.3.3.7 Форма вывода результатов измерений (Вывод А

/ ΔА/А-Скан).

В дефектоскопе принятый сигнал можно вывести в виде числового значения максимальной

амплитуды (А

), в виде разницы амплитуд (ΔА) или в виде осциллограммы огибающей (А-скан).

Вывод сигнала в виде А-скан требуется для правильного подбора коэффициента усиления.

а) – коэффициент усиления подобран правильно;

б) – коэффициент усиления большой (сигнал в насыщении);

в) – коэффициент усиления недостаточный.

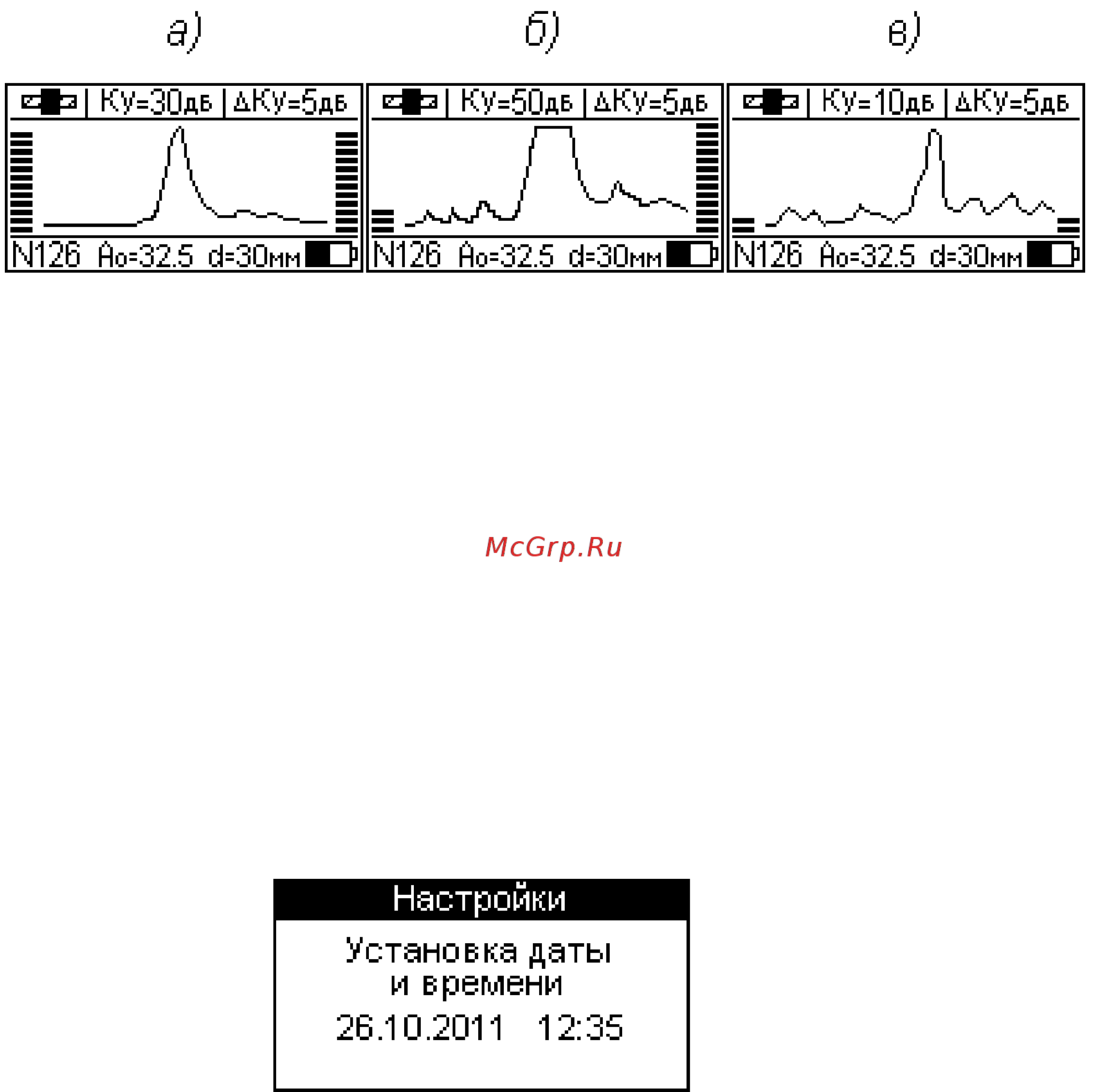

Рисунок 2.5 – Осциллограммы А-скан на экране дефектоскопа

при различном коэффициенте усиления.

При очень большом коэффициенте усиления сигнал может войти в насыщение, а при не-

достаточном коэффициенте усиления уровень сигнала может быть соизмерим с уровнем шума

(рис. 2.5).

Для выбора формы вывода результатов измерений необходимо установить курсор на пункт

/ ΔА/А-Скан, кнопками ←, → выбрать вариант вывода.

2.3.3.8 Часы. В данном режиме настроек устанавливается дата и текущее время. Устано-

вить курсор на пункт настроек «Часы» и нажать ВВОД. Дисплей примет вид, например:

(12)

При необходимости изменения даты нажать ВВОД. Далее при помощи кнопок ←, →,  ()

установить число, месяц, год, часы, минуты и секунды для перехода между изменяемыми пара-

метрами использовать кнопку ВВОД.

Установленные дата и время сохраняются в программном устройстве дефектоскопа не ме-

нее трех лет, после чего батарея CR-2032 должна быть заменена в условиях предприятия изгото-

вителя.

2.3.3.9 Подсветка дисплея. (Подсв. Откл./Эконом/Вкл.)

В данном режиме производится выбор режима подсветки:
