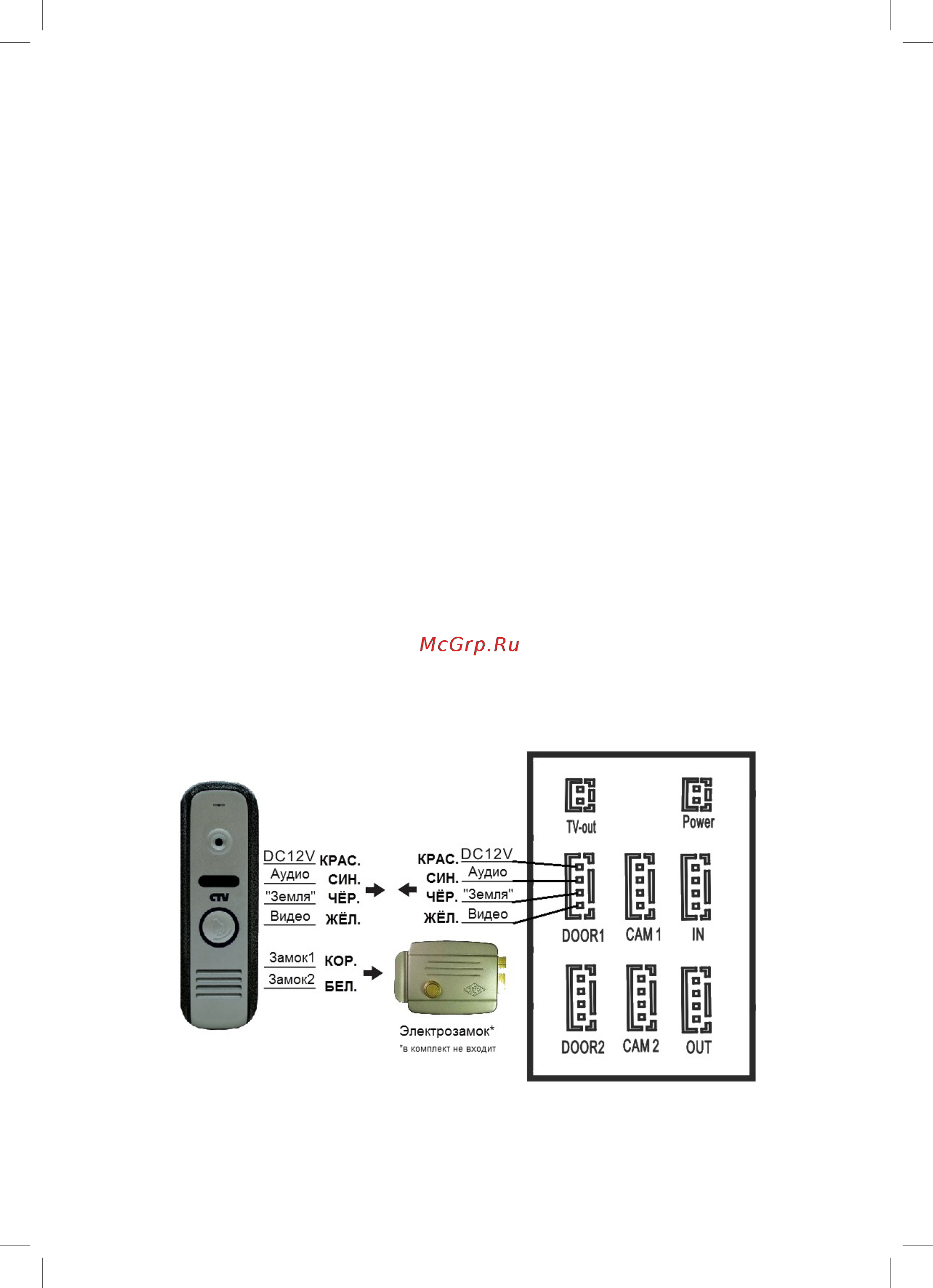

■ СХЕМА ПОДКЛЮЧЕНИЯ

■ Если Вы используете только одну вызывную панель (входит в комплект), то,

необходимо подключать ее к разъему монитора DOOR1 (Панель1), соблюдая со-

ответствие цвета и назначения соединительных проводов на мониторе и панели

(рис. 1). Если вы собираетесь использовать дополнительную вызывную панель (в

комплект не входит), то подключите ее к разъему DOOR2 (Панель2).

Разъёмы DOOR1 (Панель1) и DOOR2 (Панель2) имеют одинаковые функцио-

нальные возможности (рис. 2).

Назначение и цвета проводов.

1.Красный: DC12B (VCC)

2.Синий: Аудио (Audio)

3.Чёрный: «Земля» (GND)

4.Жёлтый: Видео (Video)

Управление электрическим замком осуществляется при помощи нормально-ра-

зомкнутых контактов реле(N.O.) вызывной панели (рис 1,2):

1.Коричневый: Замок1

2.Белый: Замок 2

■ Подключение комплекта поставки

Рис.1

ВНИМАНИЕ!

При подключении соблюдайте

соответствие цвета и назначения

соединительных проводов.

Панель коммутации

монитора CTV-M2700TM

www.ctvcctv.ru

Рисунок 1
