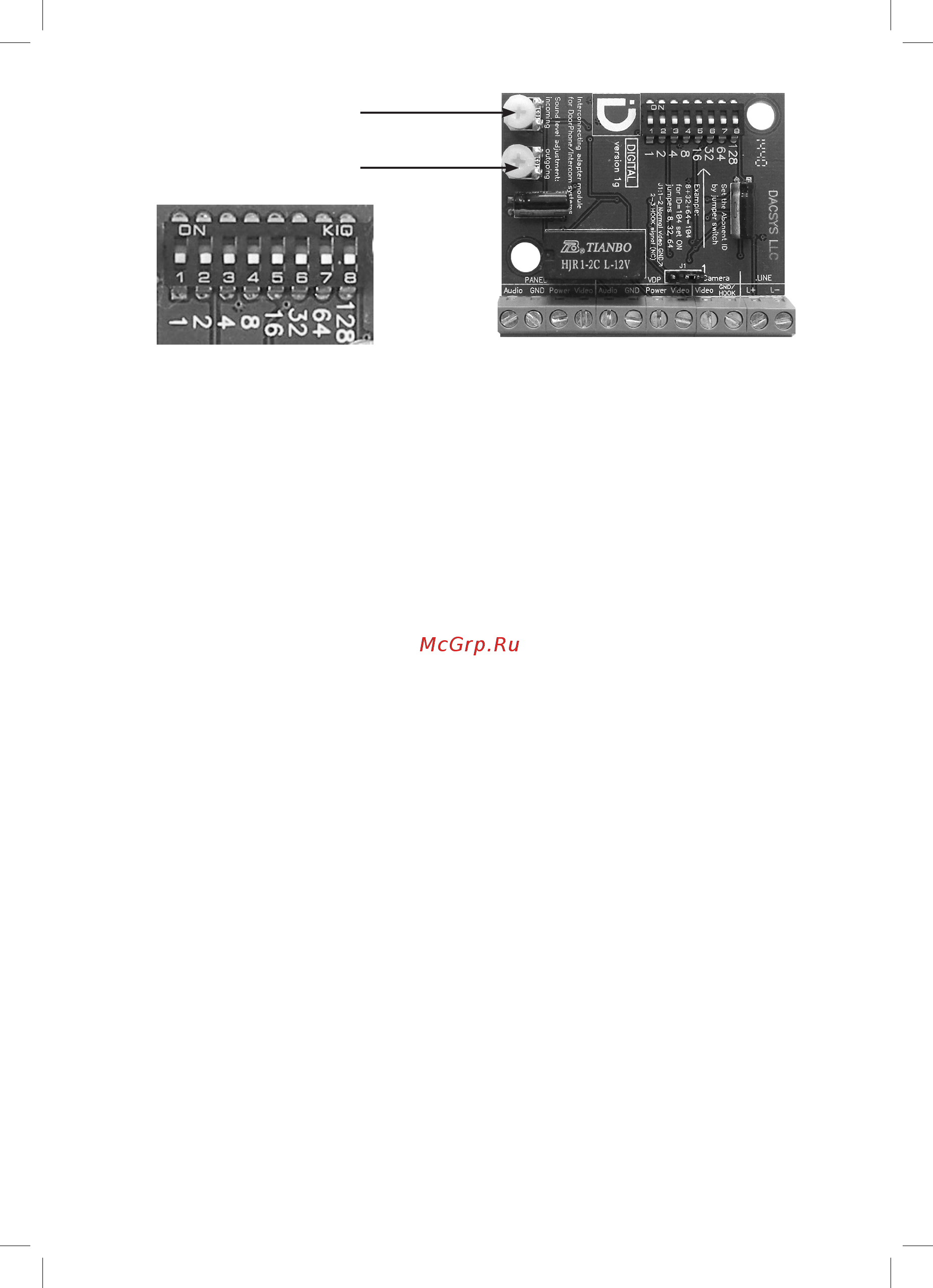

Громкость звука от домофона в мони-

тор (голос гостя в трубке)

Громкость звука из квартиры в домофон

(голос хозяина в домофоне)

При регулировке не используйте усилие, винт регулятора должен вращаться лег-

ко на угол около 300°. Для вращения рекомендуется использовать небольшую от-

вертку. После настройки уровней и номера абонента соберите модуль обратно и

уберите в предназначенное для него место.

Домофонные системы с цифровым линейным (двухпроводным) способом адре-

сации абонентов характеризуются необходимостью для абонентских устройств

иметь свой уникальный абонентский номер в пределах от 1 до 255. Как прави-

ло, если нумерация квартир в Вашем подъезде вписывается в данный диапазон,

абонентский номер совпадает с номером Вашей квартиры. Если же нумерация

квартир превышает данный диапазон, абонентский номер для квартир выделя-

ется с отрицательным смещением, заданным при установке Вашего подъездного

домофона. Узнать Ваш абонентский номер можно, подсмотрев его на абонентской

трубке, установленной вместе с подъездным домофоном (достаточно переписать

положение установленных перемычек, установив переключатель в положение

«ON» в тех позициях, где были установлены перемычки на трубке), или спросить

его у представителя компании, обслуживающей Ваш подъездный домофон.

Правила установки абонентского номера на переключателе модуля сопряжения

просты: числа на плате, нанесенные напротив включенных движков переключа-

теля (положение «ON»), в сумме должны равняться Вашему абонентскому номе-

ру. Например, номер 110 набирается так: включаются движки 7 (64), 6 (+32), 4

(+8), 3 (+4) и 2 (+2). Проверка: 2+4+8+32+64=110.

Внимание: внимательно проверяйте цветовую раскладку проводов и названия

сигналов, подключаемых к модулю сопряжения! Лучше изначально взять лист

бумаги и выписать туда соответствия цветов проводов от видеодомофона, вы-

зывной панели, домофонной линии и кабеля от подъездной видеокамеры с назва-

ниями сигналов, подключаемых этими проводами. Очень часто для одинаковых

по назначению сигналов используются разные цвета для разных устройств. Ни-

когда не ориентируйтесь на цвета «вслепую», всегда сверяйтесь с предварительно

составленной таблицей. Помните: один раз неправильно подключенный провод

может вывести из строя как Ваше оборудование, так и оборудование подъездного

домофона!

Здесь задается номер абонента

(обычно - номер квартиры)
