Предупреждение: Подключение подъездной видеокамеры не обязательно, но при

ее отсутствии вызов от подъездного домофона будет сопровождаться показом

пустого экрана.

Предупреждение: подключение видеосигнала от подъездной видеокамеры может

потребовать гальванической развязки с помощью видеотрансформатора или ви-

деоусилителя с гальванической развязкой источника сигнала и выхода усилителя.

При возникновении трудностей обратитесь к специалисту.

Настройка модуля сопряжения МСК

Правильно подключенный модуль сопряжения нуждается только в индивиду-

альной подстройке уровней усиления звука - для достижения комфортного уров-

ня громкости и устранения эффекта перегрузки и акустической обратной связи

(свиста). Для этого необходимо отвинтить два винта (под наклейкой) и снять

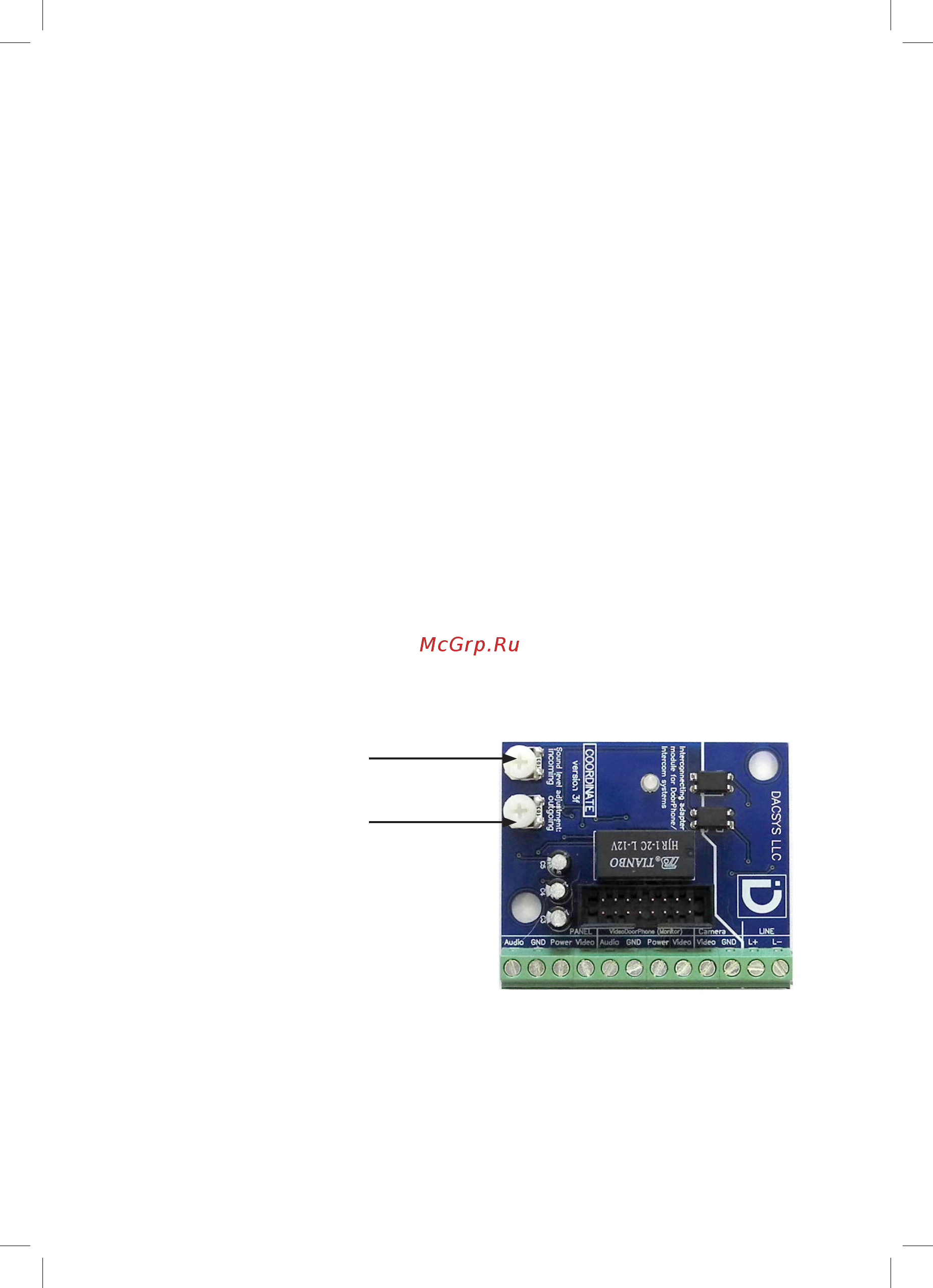

верхнюю крышку корпуса, регулировки расположены здесь:

Модули сопряжения координатные с гальванической развязкой не требуют сое-

динения своего общего провода с общим проводом подъездного домофона, по-

скольку входная цепь модуля сопряжения электрически никак не соединена со

всеми остальными цепями. Таким образом, для подъездного домофона модуль

сопряжения предстает эквивалентом обычной абонентской трубки, что позволя-

ет использовать общую вызывную панель для нескольких этажных модулей со-

пряжения, объединяя их общие провода вместе.

Громкость звука от домофона в мони-

тор (голос гостя в трубке)

Громкость звука из квартиры в домофон

(голос хозяина в домофоне)

При регулировке не используйте усилие, винт регулятора должен вращаться лег-

ко на угол около 300°. Для вращения рекомендуется использовать небольшую от-

вертку. После настройки уровней соберите модуль обратно и уберите в предназ-

наченное для него место.

Предупреждение: полная работоспособность данного модуля сопряжения га-

рантируется только с видеодомофонами CTV.
