Установка модуля сопряжения МСЦ

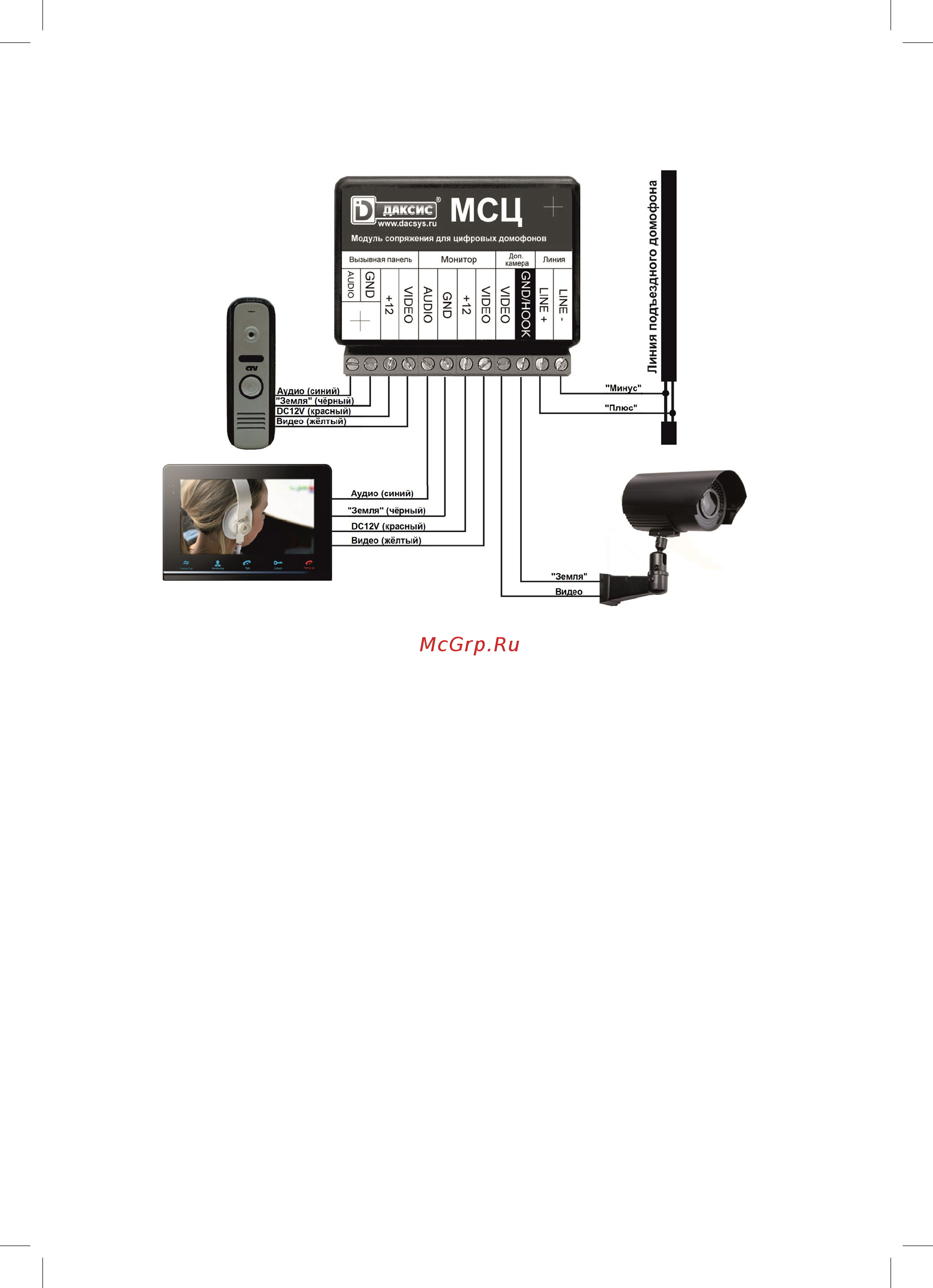

Подключите модуль к остальному оборудованию, как показано на схеме:

Рисунок 4

Внимание: Не производите подключение модуля сопряжения при включенном

питании видеодомофона.

Предупреждение: при подключении обязательно соблюдайте полярность або-

нентской линии подъездного домофона. Несоблюдение полярности может при-

вести к неработоспособности абонентской линии или всей общеподъездной си-

стемы.

Предупреждение: При настройке модуля сопряжения важно правильно выста-

вить уровни усиления входного и выходного аудиотрактов модуля. Неправильно

выставленные уровни могут привести к недостаточной или чрезмерной громко-

сти связи, а также к свисту обратной связи в громкоговорителе видеодомофона и

панели многоквартирного домофона.

Предупреждение: подключение видеосигнала от подъездной видеокамеры мо-

жет потребовать гальванической развязки с помощью видеотрансформатора или

видеоусилителя с гальванической развязкой источника сигнала и выхода усили-

теля. При возникновении трудностей обратитесь к специалисту.

Настройка модуля сопряжения МСЦ

Правильно подключенный модуль сопряжения нуждается только в индивиду-

альной подстройке уровней усиления звука - для достижения комфортного уров-

ня громкости и устранения эффекта перегрузки и акустической обратной связи

(свиста). Для этого необходимо отвинтить два винта (под наклейкой) и снять

верхнюю крышку корпуса, регулировки расположены здесь:
