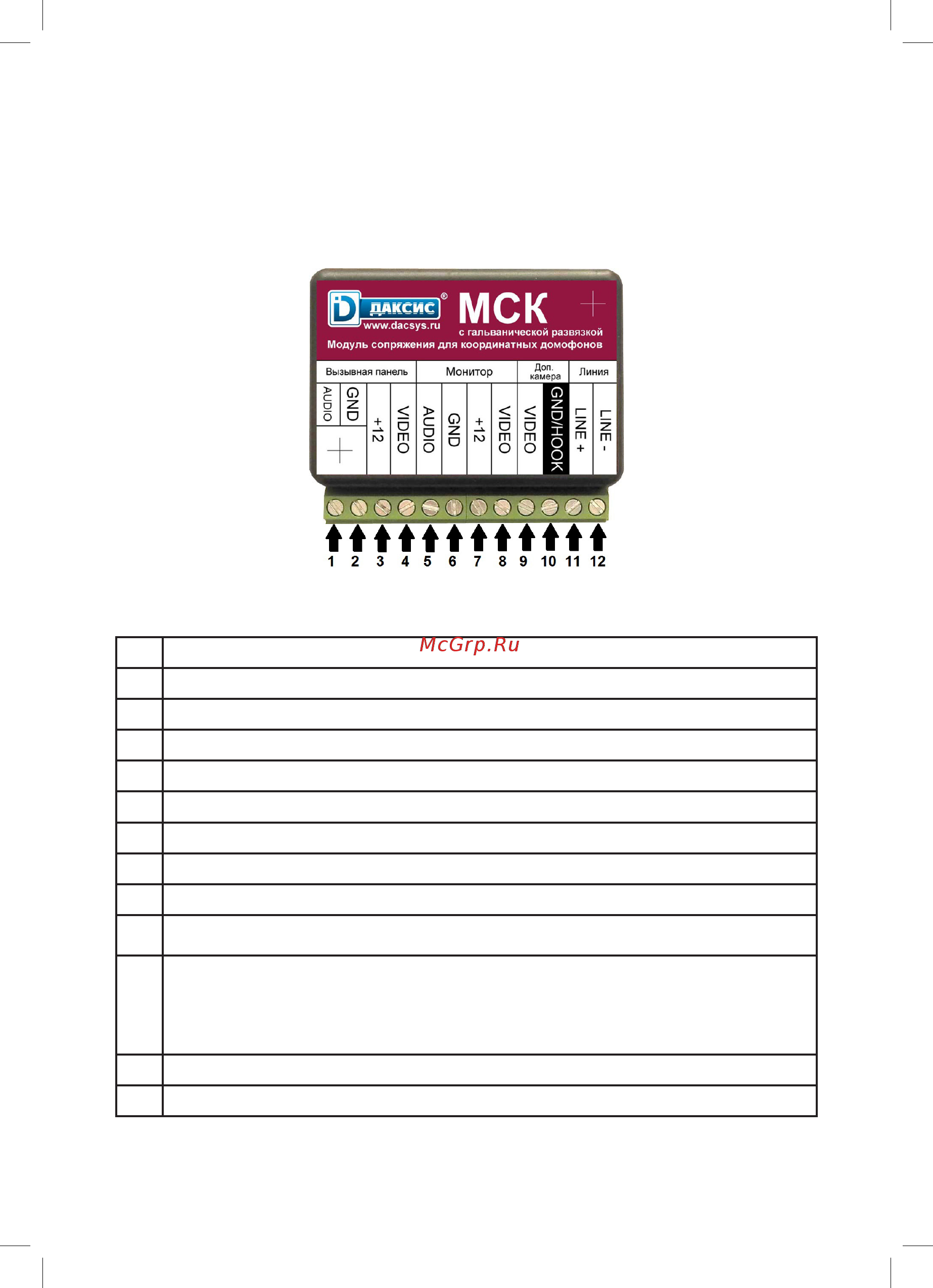

■ КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ КОНТАКТОВ МОДУЛЯ СОПРЯЖЕНИЯ

МСК

Модуль сопряжения МСК используется для подключения видеодомофона к

общеподъездному многоквартирному домофону с координатной системой ад-

ресации абонентов. Конструкция и назначение контактов приведены в табли-

це 4 ниже:

Таблица №4

№ Назначение контакта

1 Аудио от вызывной панели (синий)

2 Общий провод вызывной панели (чёрный)

3 Питание 12В для вызывной панели (красный)

4 Видео от вызывной панели (жёлтый)

5 Аудио к монитору CTV-M2700TM (синий)

б Общий провод монитора CTV-M2700TM (черный)

7 Питание 12В от монитора CTV-M2700TM (красный)

8 Видео к монитору CTV-M2700TM (жёлтый)

9 Видео от подъездной видеокамеры (цвет не определен)

Общий провод подъездной видеокамеры/домофона (состояние по-умол-

чанию); для версии плат, начиная с 2d, возможно подключение сигнала

HOOK в положении перемычки J1 2

11 Абонентская линия от домофона (положительный контакт, десятки)

12 Абонентская линия от домофона (отрицательный контакт, единицы)
