■ Установка модуля сопряжения

www.ctvcctv.ru

Рисунок 3

Внимание: допустимый уровень нагрузки линии видеосигнала от подъездной ви-

деокамеры необходимо уточнить у специалистов обслуживающей организации.

В случае недостаточной нагрузочной способности линии может потребоваться

дополнительный видеоусилитель.

Установка модуля сопряжения МСК

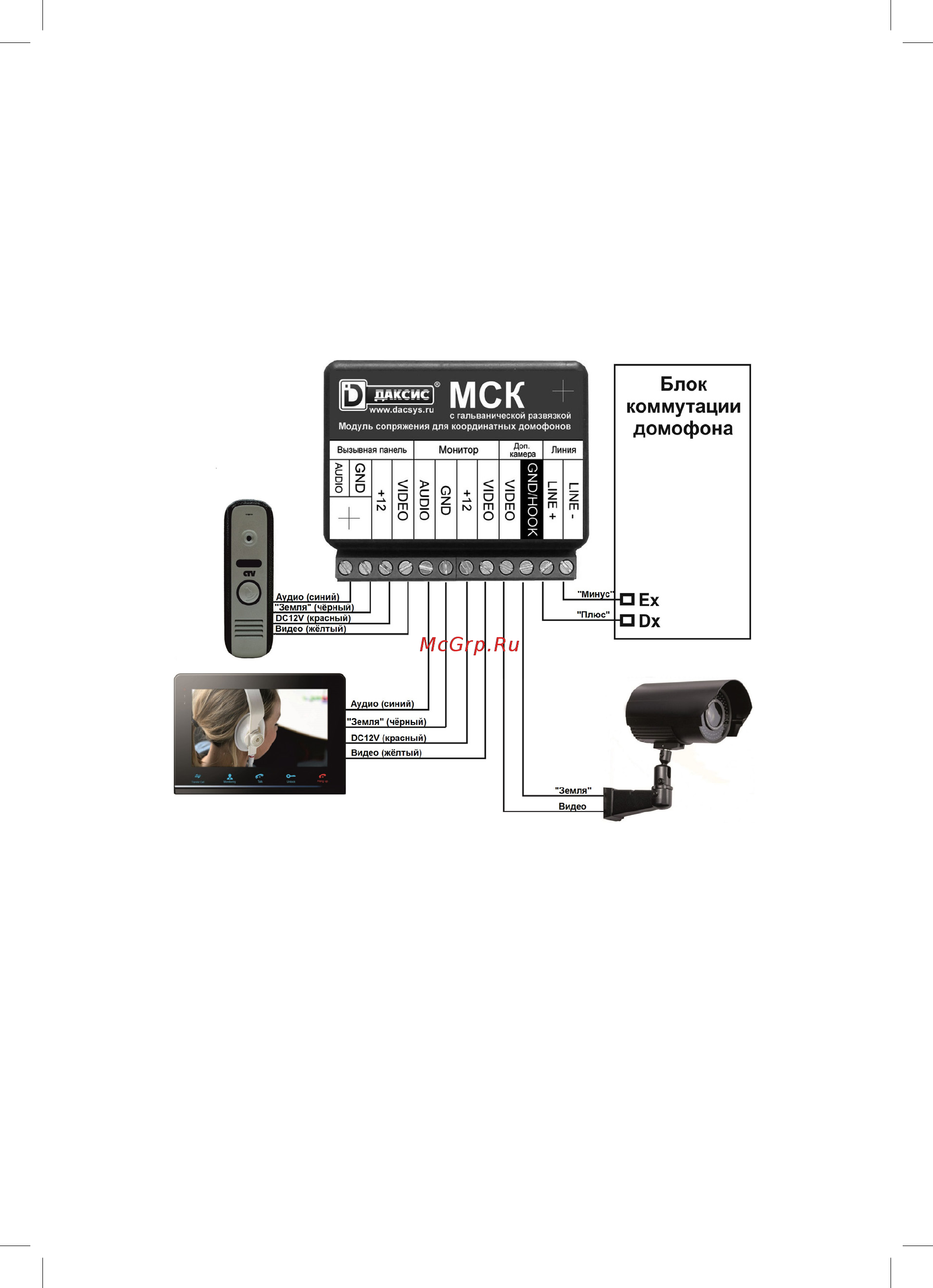

Подключите модуль к остальному оборудованию, как показано на схеме:

Внимание: Не производите подключение модуля сопряжения при включенном

питании видеодомофона.

Предупреждение: при подключении обязательно соблюдайте полярность або-

нентской линии подъездного домофона. Несоблюдение полярности может при-

вести к неработоспособности абонентской линии или всей общеподъездной си-

стемы.

Предупреждение: При настройке модуля сопряжения важно правильно выста-

вить уровни усиления входного и выходного аудиотрактов модуля. Неправильно

выставленные уровни могут привести к недостаточной или чрезмерной громко-

сти связи, а также к свисту обратной связи в громкоговорителе видеодомофона и

панели многоквартирного домофона.
