■ КОНСТРУКЦИЯ И НАЗНАЧЕНИЕ КОНТАКТОВ МОДУЛЯ СОПРЯЖЕНИЯ

МСЦ

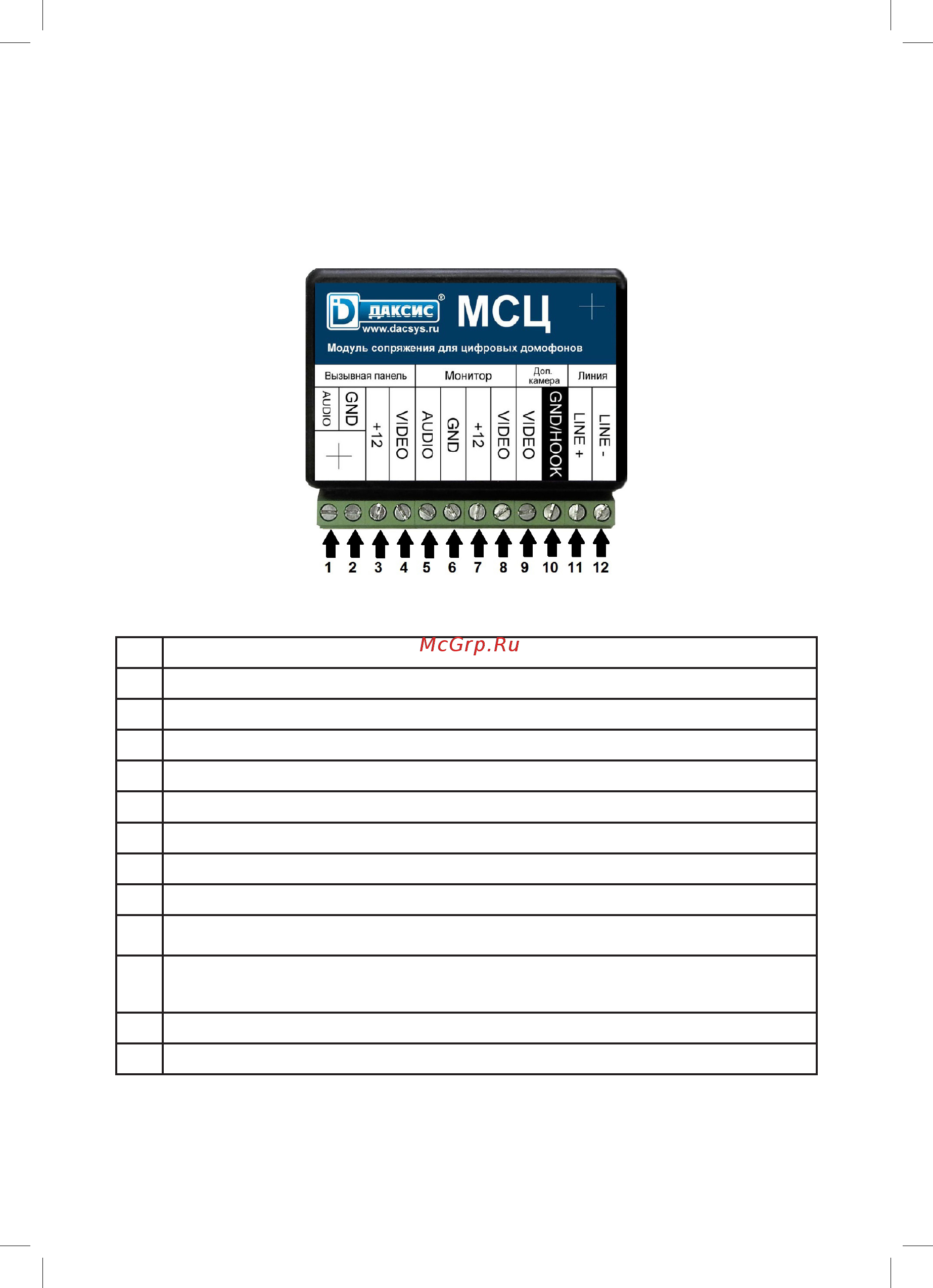

Модуль сопряжения МСЦ используется для подключения видеодомофона к

общеподъездному многоквартирному домофону с цифровой системой адреса-

ции абонентов. Конструкция и назначение контактов приведены в таблице 5

ниже:

Таблица №5

№ Назначение контакта

1 Аудио от вызывной панели (синий)

2 Общий провод вызывной панели (чёрный)

3 Питание 12В для вызывной панели (красный)

4 Видео от вызывной панели (жёлтый)

5 Аудио к монитору CTV-M2700TM (синий)

б Общий провод монитора CTV-M2700TM (черный)

7 Питание 12В от монитора CTV-M2700TM (красный)

8 Видео к монитору CTV-M2700TM (жёлтый)

9 Видео от подъездной видеокамеры (цвет не определен)

Общий провод подъездной видеокамеры/домофона (состояние по-умол-

чанию)

11 Абонентская линия от домофона (положительный контакт)

12 Абонентская линия от домофона (отрицательный контакт)
