Подключение оборудования
03
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может пока-
заться. В данном разделе описаны виды компонентов, которые можно подключить к системе домашнего
кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
! Перед выполнением или изменением подключений, отключите питание и отсоедините кабель питания
от розетки. Включение должно быть последним шагом.
! При выполнении подключений кабели питания подключаемых устройств также должны быть отсоеди-
нены от розеток.
! В зависимости от подключаемого устройства (проигрывателя CD, DVD или BD и т. д.) способы под-
ключения и названия терминалов могут отличаться от описаний в данном руководстве. Также смо-
трите инструкции по эксплуатации к соответствующим устройствам.
Важное предупреждение
! На рисунках отображена модель SC-LX89, однако для SC-LX79 используются одинаковые подключе-
ния, если нет иных оговорок.

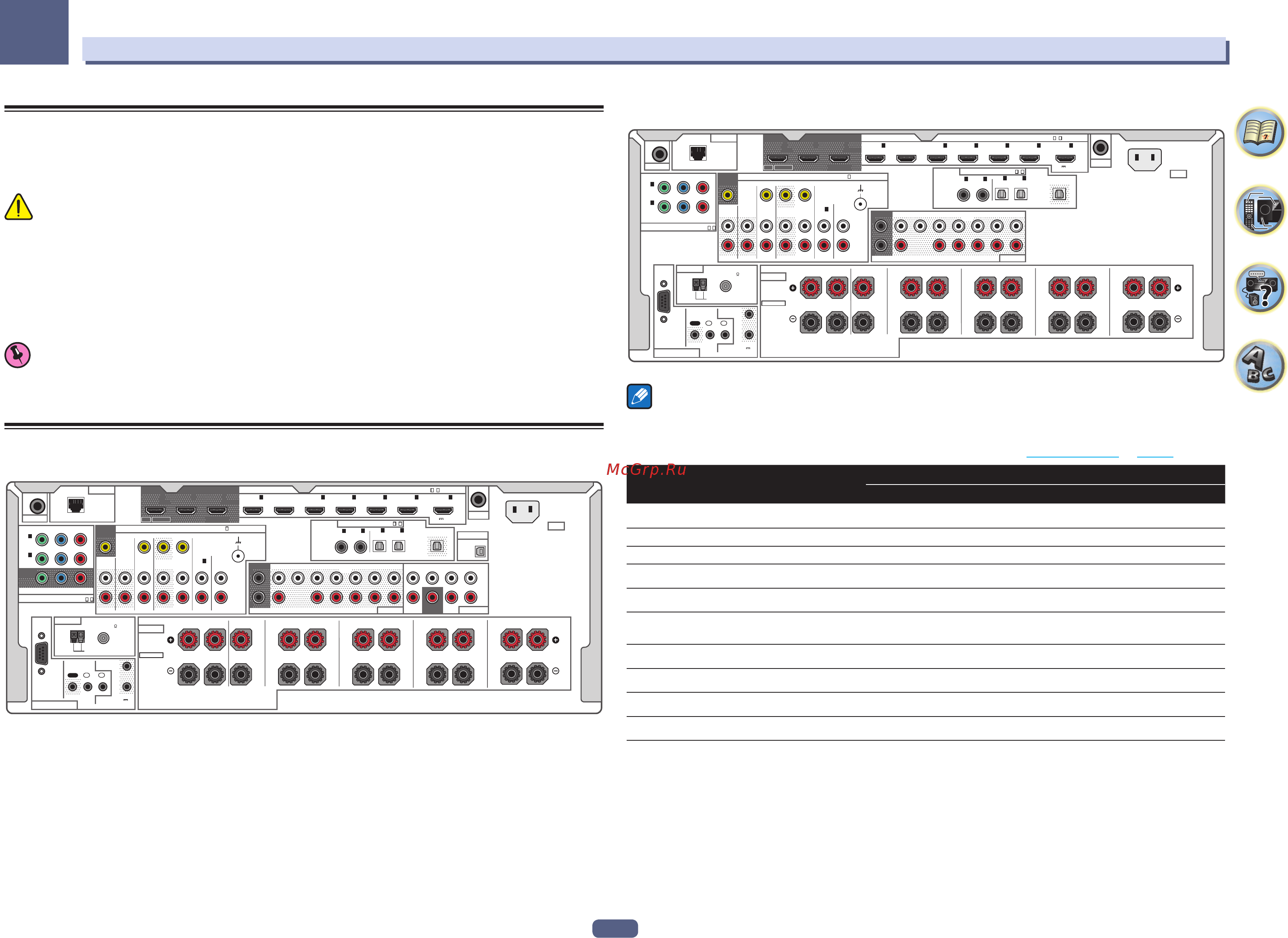

Задняя панель
SC-LX89
AC IN
(
5 V 0.9 A
)
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
PRE OUTMULTI CH IN
SURROUND SURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
MONITOR
OUT
P
B
YP
R
AM LOOP
FM UNBAL 75
FRONTCENTER
R
L
SURROUND
RL
SURROUND BACK
RL
TOP MIDDLE
RL
IN
1
(
CD
)
PHONO
IN
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
IN
1
(
SAT/
CBL)
IN
2
(
DVD
)
EXTRA 1 EXTRA 2
EXTRA 1
RL
SIGNAL
GND
3
(HDZONE)
2 1
MAIN
SELECTABLE
COMPONENT VIDEO
USB-DAC IN
SUBWOOFER
SURR BACKSURROUND
CENTERFRONT
L
R
WIRELESS
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ANTENNA
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
(Single)
NETWORK
7 //
MHL
SPEAKERS
SELECTABLE
HDMI OUT HDMI IN
ASSIGNABLE
-17-
VIDEO/AUDIO
1
2
-
OUT
1
1
2-
ARC CONTROL
RS-232C
OUT
IN
(
OUTPUT 12 V
TOTAL 150 mA MAX
)
1
1
IN
2
2
CONTROL
IR
12V
TRIGGER
WIRE
LESS
SC-LX79
AC IN
(
5 V 0.9 A
)
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
P
B
YP
R
AM LOOP
FM UNBAL 75
FRONTCENTER
R
L
SURROUND
RL
SURROUND BACK
RL
TOP MIDDLE
RL
IN
1
(
CD
)
PHONO
IN
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
IN
1
(
SAT/
CBL)
IN
2
(
DVD
)
EXTRA 1 EXTRA 2
EXTRA 1
RL
SIGNAL
GND
3
(HDZONE)
2 1
MAIN
SELECTABLE
COMPONENT VIDEO
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ANTENNA
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
(Single)
NETWORK
7 //
MHL
SPEAKERS
SELECTABLE
HDMI OUT HDMI IN
ASSIGNABLE
-17-
VIDEO/AUDIO
1
2
-
OUT
1
1
2-
ARC CONTROL
RS-232C
OUT
IN
(
OUTPUT 12 V
TOTAL 150 mA MAX
)
1
1
IN
2
2
CONTROL
IR
12V
TRIGGER
WIRELESS
WIRE
LESS
Примечания
! Терминал RS-232C предназначен исключительно для установщика.
! Функции входа ниже устанавливаются по умолчанию для различных входных терминалов ресивера. Для
переключения терминалов при использовании других подключений см. Меню Input Setup на стр. 63 .
Функция входа
Терминалы входа
HDMI Audio Component
BD
(BD)
DVD IN 1 COAX-2 IN 2
SAT/CBL IN 2 COAX-1 IN 1
DVR/BDR IN 3 OPT-2
HDMI 4 IN 4
HDMI 5
(передняя панель)
IN 5
HDMI 6 IN 6
HDMI 7/MHL IN 7
TV OPT-1
CD ANALOG-1
　
