46
Подключение оборудования
03

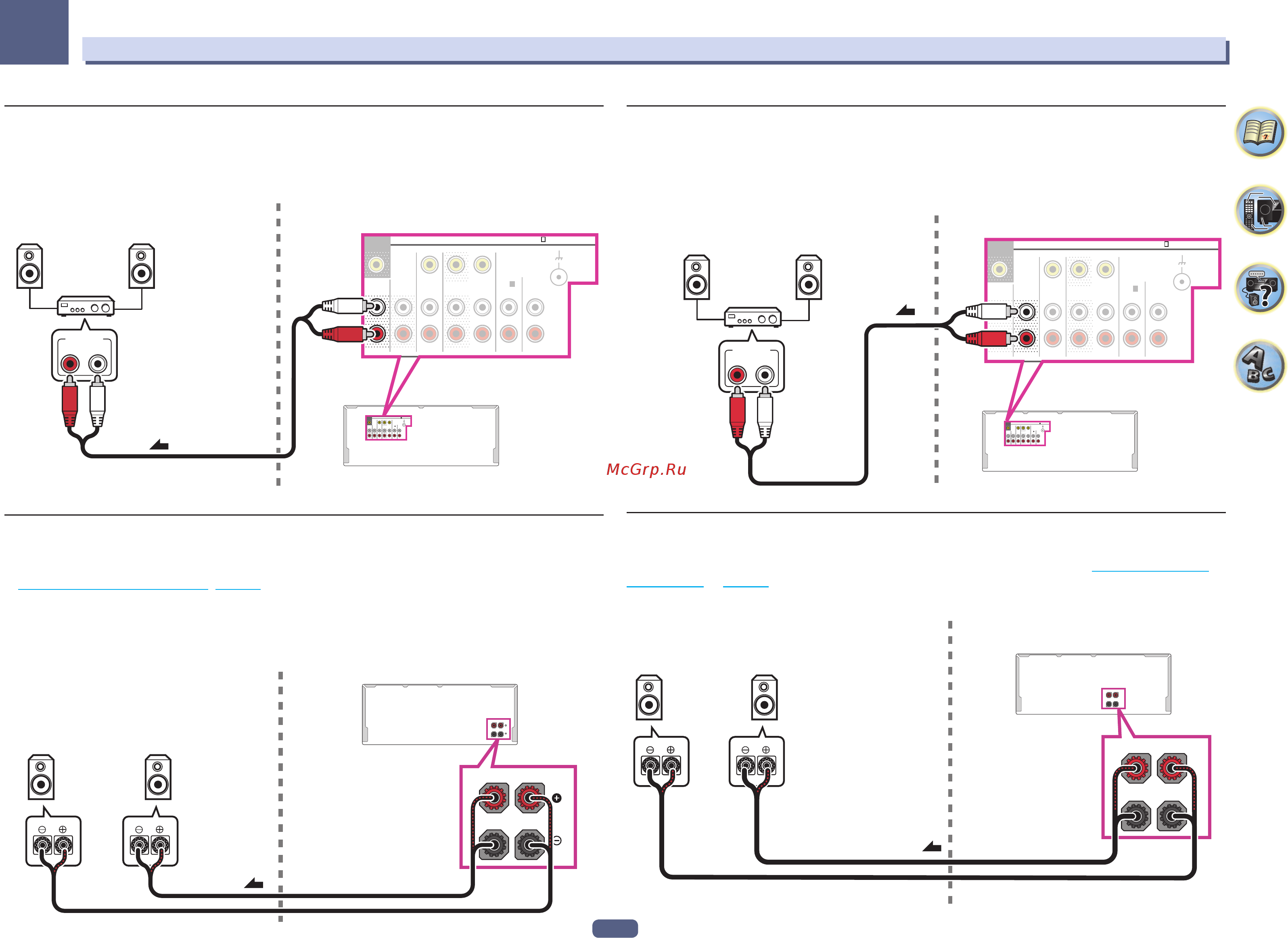

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
Под-зона (ZONE 2) Основная зона
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
VIDEO/AUDIO
1
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
ZONE 2
PRE OUT
ZONE 3
PRE OUT
VIDEO/AUDIO
1
RL
AUDIO IN
Настройка MULTI-ZONE с использованием терминалов громкоговорителей
(ZONE 2)
! Для использования этой настройки выберите 5.2 +ZONE 2+ZONE 3 или 5.2 +ZONE 2+HDZONE в
Настройка акустической системы (стр. 116 ).
% Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания.
Требуется пара громкоговорителей, подключенных к терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
(Single)
SURROUND BACK
RL
(Single)
SURROUND BACK
RL
RL
Под-зона (ZONE 2) Основная зона
Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
% Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
VIDEO/AUDIO
1
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
ZONE 3
PRE OUT
ZONE 2
PRE OUT
VIDEO/AUDIO
1
RL
AUDIO IN
Под-зона (ZONE 3) Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.2 +ZONE 2+ZONE 3 в Настройка акустиче-
ской системы на стр. 116 .
% Подключите громкоговорители к терминалам EXTRA 1.
EXTRA 1
RL
RL
EXTRA 1
RL
Под-зона (ZONE 3) Основная зона
