Подключение оборудования
03
Подключение телевизора и компонентов воспроизведения

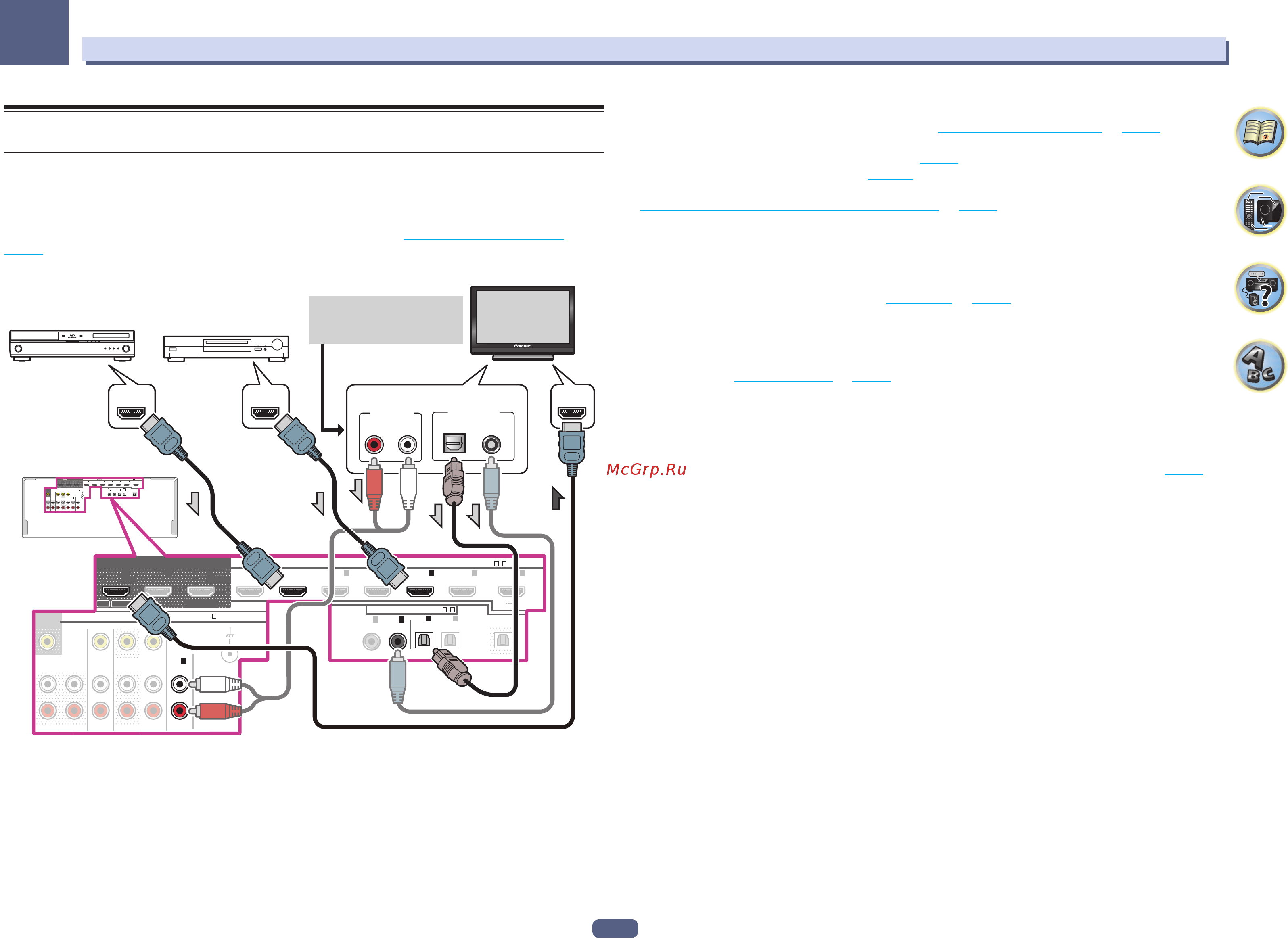

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см. Функция Control через HDMI на
стр. 86 ).
( 5 V 0.9 A
)
ASSIGNABLE
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
7 /
/
MHL
SIGNAL
GND
3
(HDZONE)
2 1
MAIN
SELECTABLE
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
7 /
/
MHL
HDMI OUT HDMI IN
ASSIGNABLE
-17-
VIDEO/AUDIO
OUT
1
1
2-
ARCCONTROL
DVR/BDR
IN
ZONE 3
PRE OUT
ZONE 2
PRE OUT
SAT/CBL
IN OUT
MONITOR
OUT
VIDEO/AUDIO
(
5 V 0.9 A
)
ASSIGNABLE
ASSIGNABLE
L
R
IN
1
(
CD
)
PHONO
IN
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
SIGNAL
GND
3
(HDZONE)
2 1
MAIN
SELECTABLE
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
7 //
MHL
HDMI OUT HDMI IN
ASSIGNABLE
-17-
VIDEO/AUDIO
OUT
1
1
2-
ARC CONTROL
DIGITAL OUT
COAXIAL
ANALOG
RL
AUDIO OUT
HDMI INHDMI OUTHDMI OUT
OPTICAL
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с HDMI/DVI
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
! При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См. Переключение выхода HDMI на стр. 96 .
Таким-же образом, когда к терминалу HDMI OUT 3 подключен совместимый с HDMI/DVI мони-
тор, переключите настройку HDMI OUT 3 на ON (стр. 96 ). В таком случае требуется установить
MAIN/HDZONE в ZONE Setup на MAIN (стр. 121 ).
! Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI на стр. 40 ).
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Реверсивный аудиосигнал) на HDMI, звучание телевизора поступает на ресивер
через терминал HDMI OUT, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите ARC в HDMI Setup на ON (см. HDMI Setup на стр. 87 ).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
— При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см. Меню Input Setup на стр. 63 ).
— Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
! Если телевизор, подключаемый с помощью HDMI, поддерживает 4K/60p, настройки входного сигнала
4K/60p можно установить в соответствии с характеристиками телевизора. При изменении настройки
4K/60p на 4:4:4 видеоизображение может воспроизводиться неправильно, если кабель HDMI не под-
держивает 4K/60p 4:4:4 24 бита (скорость передачи 18 Гб/с). В этом случае выберите 4:2:0 (стр. 97 ).
! Видеоизображение 4K/60p 4:4:4 24 бита нельзя подавать с HDMI IN 3 на терминал IN 6. Используйте
терминал BD IN, HDMI IN 1 или HDMI IN 2.
! Терминал HDMI OUT 3 выводит видео 4K/60p 4:4:4 24 бита, когда настройка MAIN/HDZONE установ-
лена на MAIN. Если она установлена на HDZONE, видео 4K/60p 4:4:4 24 бита не выводится.
　
