23
Подключение оборудования
03

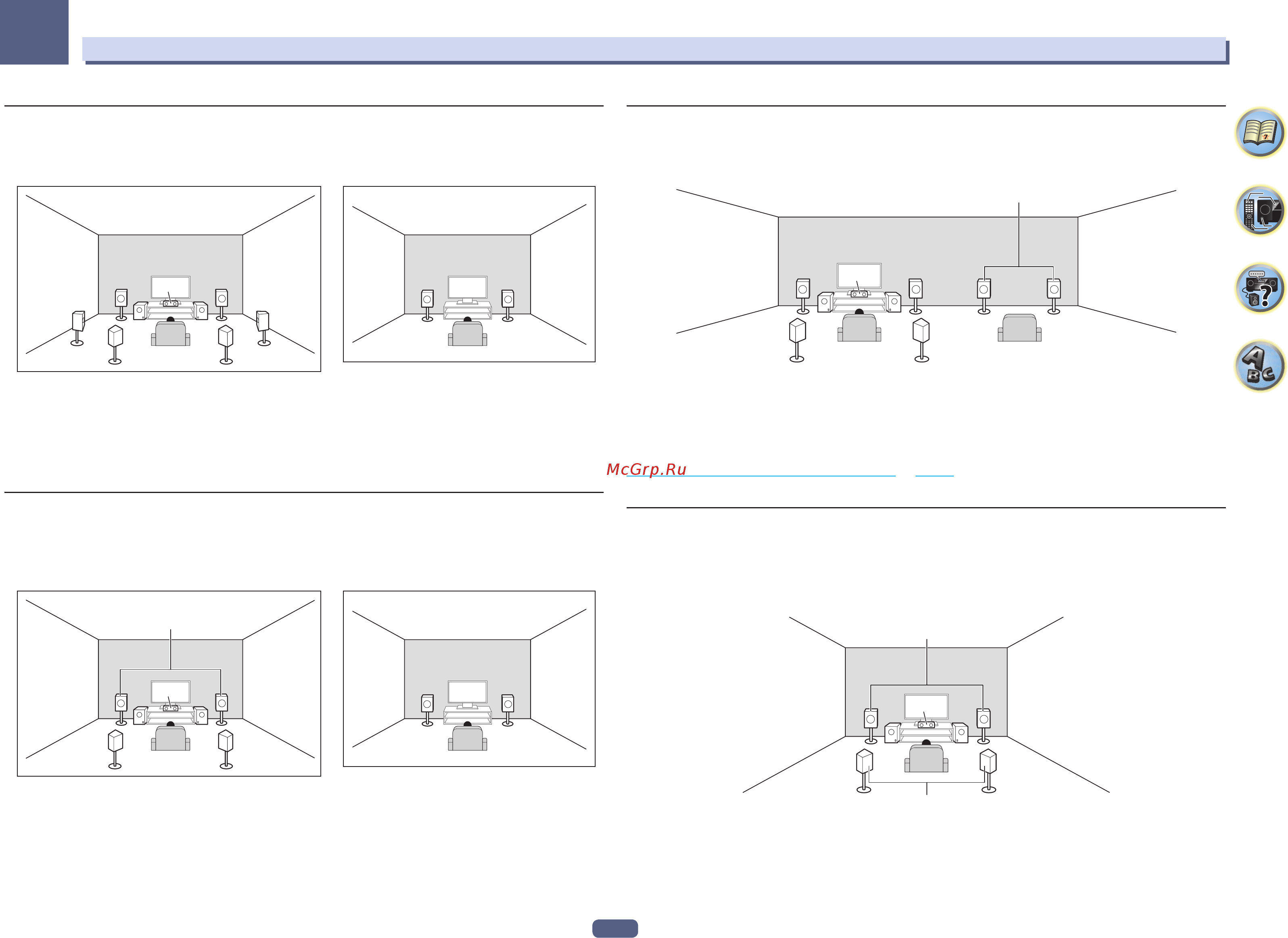

[Н] Подключение 7.2-канальной системы объемного звучания и HDZONE
(Multi Zone)
! Настройка Speaker System: 7.2ch + HDZONE
HDZONE
Основная зона
Под-зона
SBRSBL
SRSL
R
SW2
C
SW1
L RL
Данные подключения позволяют одновременно прослушивать 7.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение на другом компоненте в HDZONE. (Выбор входных
устройств ограничен.)
Данная схема расположения/использования громкоговорителей позволяет воспроизводить 7.2-каналь-
ный звук с использованием задних каналов объемного звучания в основной зоне.
Воспроизведение с поддержкой технологии Dolby Atmos с этой системой невозможно.
[I] Подключение 5.2-канальной системы объемного звучания, переднего
двухполосного усиления (высококачественное объемное звучание) и
HDZONE (Multi Zone)
! Настройка Speaker System: 5.2 Bi-Amp+HDZONE
SRSL
SW2
C
SW1
LR
RL
Front Bi-Amp
HDZONE
Основная зона
Под-зона
Данные подключения позволяют одновременно прослушивать воспроизводящие высококачественное
звучание передние громкоговорители с двухполосным усилением и 5.2-канальное объемное звучание в
основной зоне, а также стереофоническое звучание на другом компоненте в HDZONE. (Выбор входных
устройств ограничен.)
Воспроизведение с поддержкой технологии Dolby Atmos с этой системой невозможно.
[J] Подключение 5.2-канальной системы объемного звучания и
двухполосного усиления Speaker B
! Настройка Speaker System: 5.2ch + SP-B Bi-Amp
SRSL
R
SW2
C
SW1
L
LR
Speaker B Bi-Amp
Данные подключения позволяют одновременно прослушивать 5.2-канальное объемное звучание в
основной зоне и стереофоническое воспроизведение того же источника от громкоговорителей В. Для
получения высококачественного звучания можно подключить громкоговорители В с двухполосным
усилением.
Выводящие звучание громкоговорители можно переключать с помощью кнопки OUT P.. Подробнее, см.
Переключение терминалов громкоговорителей на стр. 96 .
Воспроизведение с поддержкой технологии Dolby Atmos с этой системой невозможно.
[K] Подключение 5.2-канальной системы объемного звучания
и двухполосного усиления передних громкоговорителей и
громкоговорителей объемного звучания (высококачественное объемное
звучание)
! Настройка Speaker System: 5.2ch F+Surr Bi-Amp
SRSL
SW2
C
SW1
LR
Front Bi-Amp
Surround Bi-Amp
Подключение двухполосного усиления передних громкоговорителей и громкоговорителей объемного
звучания для высококачественного звучания 5.2-канального объемного звучания.
Воспроизведение с поддержкой технологии Dolby Atmos с этой системой невозможно.
