41
Подключение оборудования
03
! Для прослушивания аудиосигналов высокой четкости через данный ресивер подключите кабель
HDMI, а для приема видеосигналов используйте аналоговый видеокабель.
В зависимости от проигрывателя может быть невозможно одновременно выводить видеосигналы
на оба терминала HDMI и другой видеовыход (композитный, др.), и может потребоваться выполнить
настройки видеовыхода. Для более подробной информации, пожалуйста, изучите инструкции по экс-
плуатации, поставляемые с проигрывателем.
! Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (стр. 39 ).
! При подключении к проигрывателю DVD по оптическому цифровому аудиокабелю или коаксиальному
цифровому аудиокабелю необходимо настроить входной терминал (стр. 63 ).

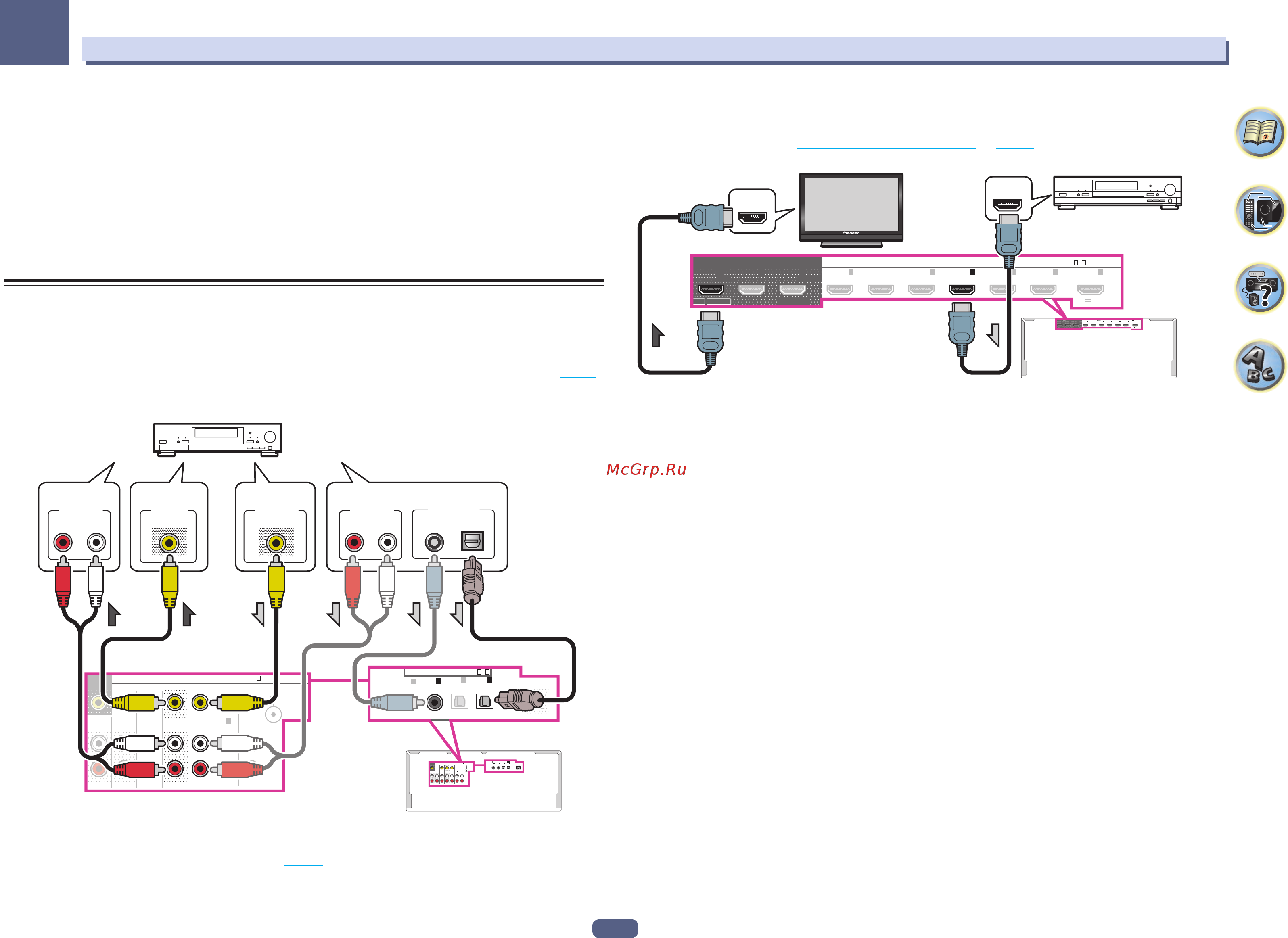

Подключение HDD/DVD-рекордера, BD-рекордера и других
видеоисточников
Данный ресивер оборудован аудио/видеовходами, пригодными для подключения аналоговых или циф-
ровых видеоустройств, включая HDD/DVD-рекордеры и BD-рекордеры.
При настройке ресивера потребуется указать, к какому его входу подключен рекордер (см. также Меню
Input Setup на стр. 63 ).
ASSIGNABLE
ASSIGNABLE
L
R
DVR/BDR
IN
SAT/CBL
IN OUT
MONITOR
OUT
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
ZONE 3
PRE OUT
ZONE 2
PRE OUT
ZONE 3
PRE OUT
ZONE 2
PRE OUT
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
VIDEO/AUDIO
OUT
1
1
2-
DVR/BDR
IN
ZONE 3
PRE OUT
ZONE 2
PRE OUT
SAT/CBL
IN OUT
MONITOR
OUT
VIDEO/AUDIO
ASSIGNABLE
ASSIGNABLE
L
R
IN
1
(
CD
)
PHONO
IN
SIGNAL
GND
OPTICAL
COAXIAL
DIGITAL AUDIO
IN
1
(
TV
)
IN
2
(
DVR/BDR
)
IN
1
(
SAT/CBL
)
IN
2
(
DVD
)
VIDEO/AUDIO
OUT
1
1
2-
VIDEO
VIDEO OUT
VIDEO
VIDEO IN
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
AUDIO OUT
ANALOG
RL
AUDIO IN
Выберите один
HDD/DVD-рекордер, BD-рекордер, др.
! Для выполнения записи требуется подключить аналоговые аудиокабели (цифровое подключение
предназначено только для воспроизведения) (стр. 99 ).
! Если HDD/DVD-рекордер, BD-рекордер, др., оборудован выходным терминалом HDMI, рекомендуется
подключить его к терминалу HDMI DVR/BDR IN ресивера. При этом, также подключите ресивер и и
телевизор через HDMI (см. Подключение с помощью HDMI на стр. 39 ).
( 5 V 0.9 A
)
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
7 /
/
MHL
3
(HDZONE)
2 1
MAIN
SELECTABLE
7 /
/
MHL
HDMI OUT HDMI IN
ASSIGNABLE
-17-
ARCCONTROL
(
5 V 0.9 A
)
1
(
DVD
)
BD
2
(
SAT/CBL
)
3
(
DVR/BDR
)
6
4
3
(HDZONE)
2 1
MAIN
SELECTABLE
7 /
/
MHL
HDMI OUT HDMI IN
ASSIGNABLE
-17-
ARC CONTROL
HDMI OUT
HDMI IN
Монитор, совместимый с HDMI/DVI
HDD/DVD-рекордер, BD-рекордер, др.
　
