Подключение оборудования
03
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
! Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(стр. 121 ).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 87 .
% Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.

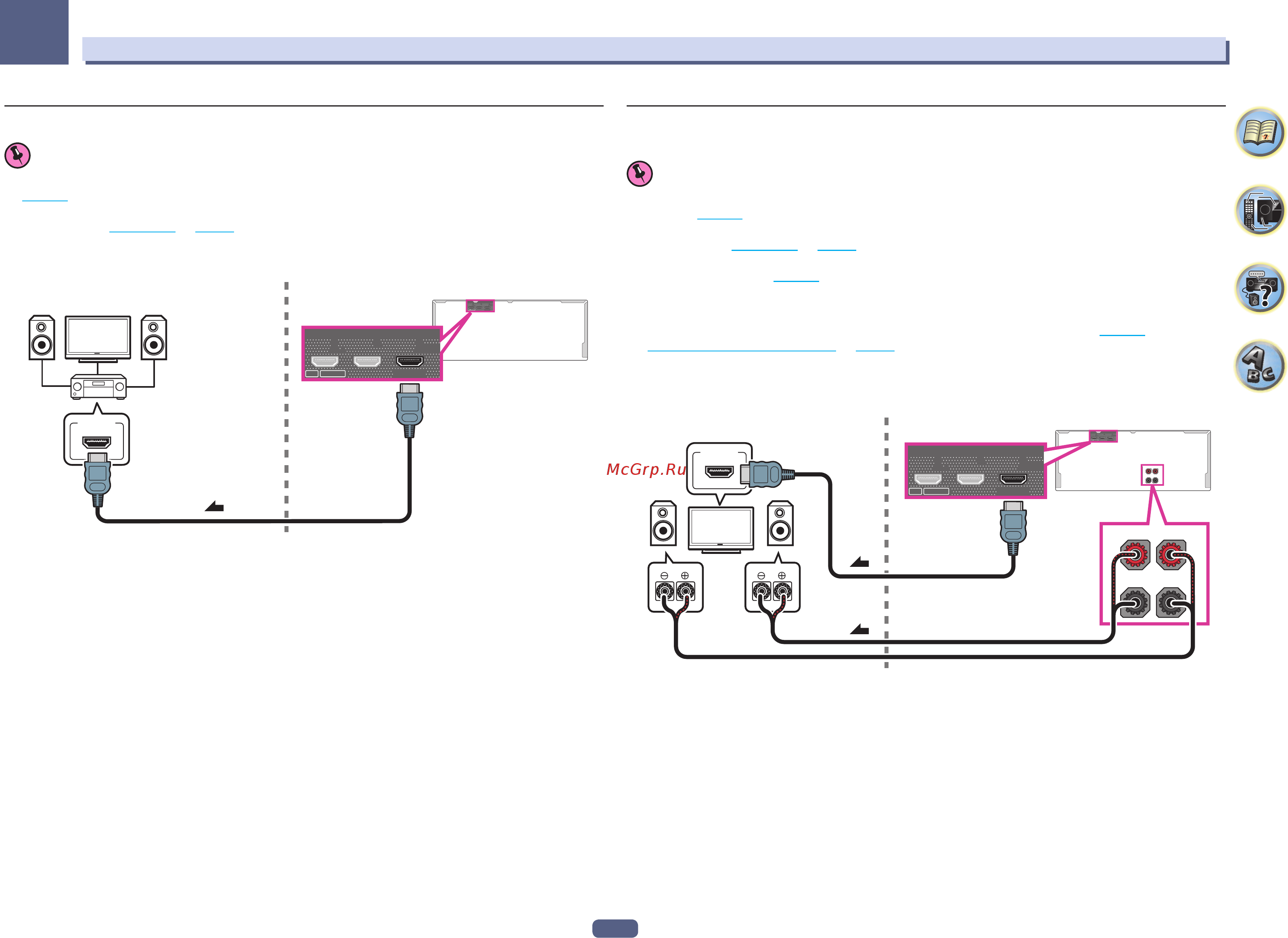

Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
3
(HDZONE)
2 1
MAIN
SELECTABLE
HDMI OUT
ARCCONTROL
3
(HDZONE)
2 1
MAIN
SELECTABLE
HDMI OUT
ARCCONTROL
HDMI IN
Под-зона (HDZONE) Основная зона
Многозонное подключение через терминал HDMI и терминалы
громкоговорителей (HDZONE)
Важное предупреждение
! Настройки должны быть изменены в ZONE Setup для того, чтобы можно было использовать функцию
HDZONE (стр. 121 ).
! Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см. HDMI Setup на стр. 87 .
! Установите параметр Speaker System на 7.2ch + HDZONE, 5.2 Bi-Amp+HDZONE или
5.2 +ZONE 2+HDZONE (стр. 116 ).
1 Подключите громкоговорители к терминалам EXTRA 1 или терминалам SURROUND
BACK.
Используемый терминал отличается в зависимости от настройки Speaker System (стр. 116 ). Подробнее
см. Установка акустической системы на стр. 28 .
На рисунке ниже показано подключение терминалов громкоговорителей EXTRA 1.
2 Подключите телевизионный монитор к гнезду HDMI OUT 3 (HDZONE) на данном
ресивере.
3
(HDZONE)
2 1
MAIN
SELECTABLE
HDMI OUT
EXTRA 1
RL
ARCCONTROL
3
(HDZONE)
2 1
MAIN
SELECTABLE
HDMI OUT
EXTRA 1
RL
ARCCONTROL
RL
HDMI IN
2
1
Под-зона (HDZONE) Основная зона
　
