35
Подключение оборудования
03

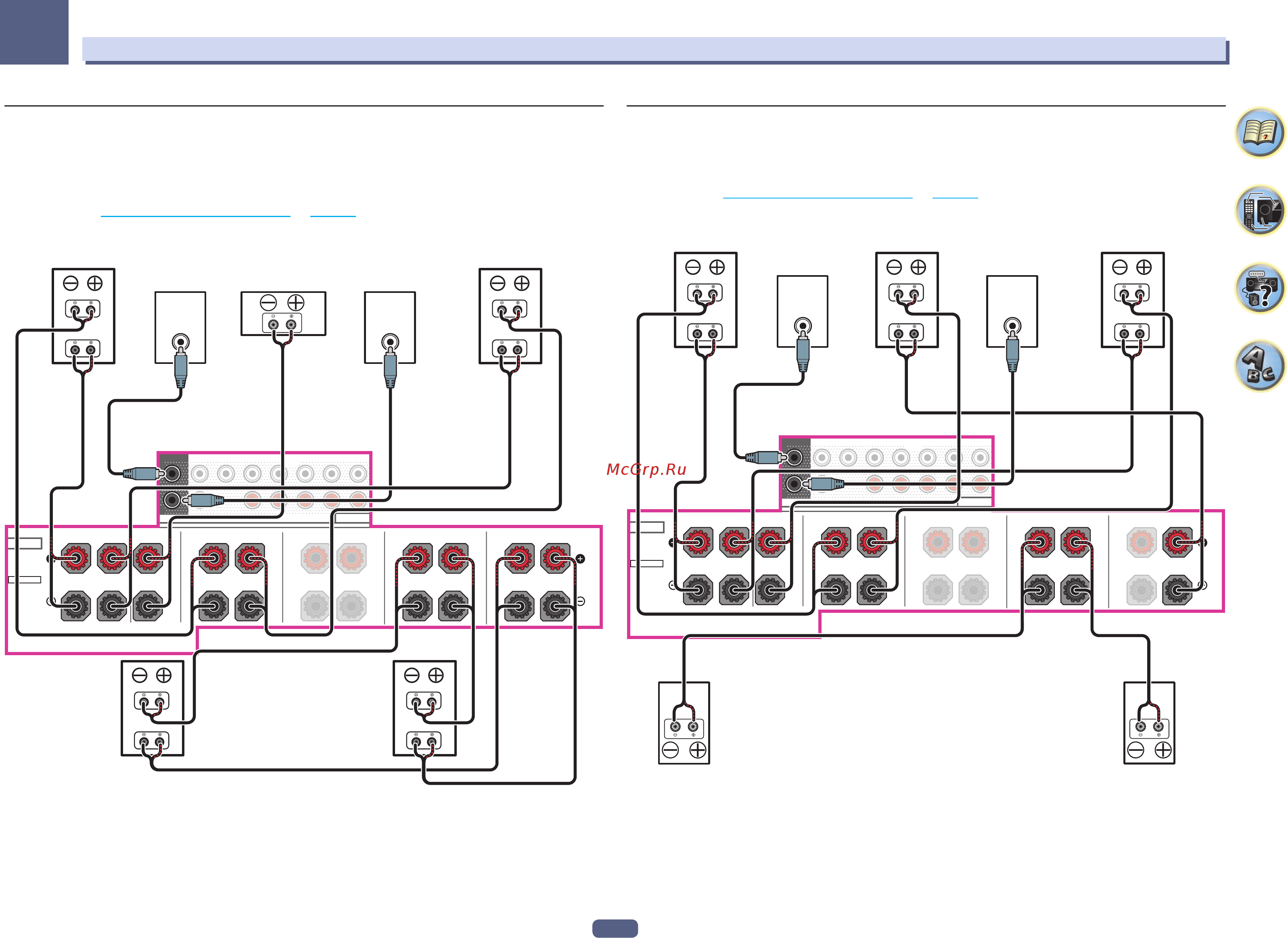

[K] Подключение 5.2-канальной системы объемного звучания
и двухполосного усиления передних громкоговорителей и
громкоговорителей объемного звучания (высококачественное объемное
звучание)
! Выберите ‹5.2ch F+Surr Bi-Amp› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 116 .
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
FRONTCENTER
R
L
SURROUND
RL
SURROUND BACK
RL
TOP MIDDLE
RL
EXTRA 1 EXTRA 2
EXTRA 1
RL
(Single)
SPEAKERS
SELECTABLE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
High
Low
High
Low
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Громкоговоритель,
совместимый с
двухполосным усилением
Правый объемного звучания
Громкоговоритель,
совместимый с
двухполосным усилением
Левый объемного звучания
[L] Подключение 5.2-канальной системы объемного звучания и
двухполосного усиления передних и центральных громкоговорителей
(высококачественное объемное звучание)
! Выберите ‹5.2ch F+C Bi-Amp› в меню Speaker System.
Для этого, см. Настройка акустической системы на стр. 116 .
PRE OUT
SURROUND SURR BACK
T MIDDLE
(Single)
FRONT CENTER
SUBWOOFER
1
2
FRONTCENTER
R
L
SURROUND
RL
SURROUND BACK
R L
TOP MIDDLE
RL
EXTRA 1 EXTRA 2
EXTRA 1
RL
(Single)
SPEAKERS
SELECTABLE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
High
Low
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Громкоговоритель,
совместимый с
двухполосным усилением
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
Правый
объемного звучания
