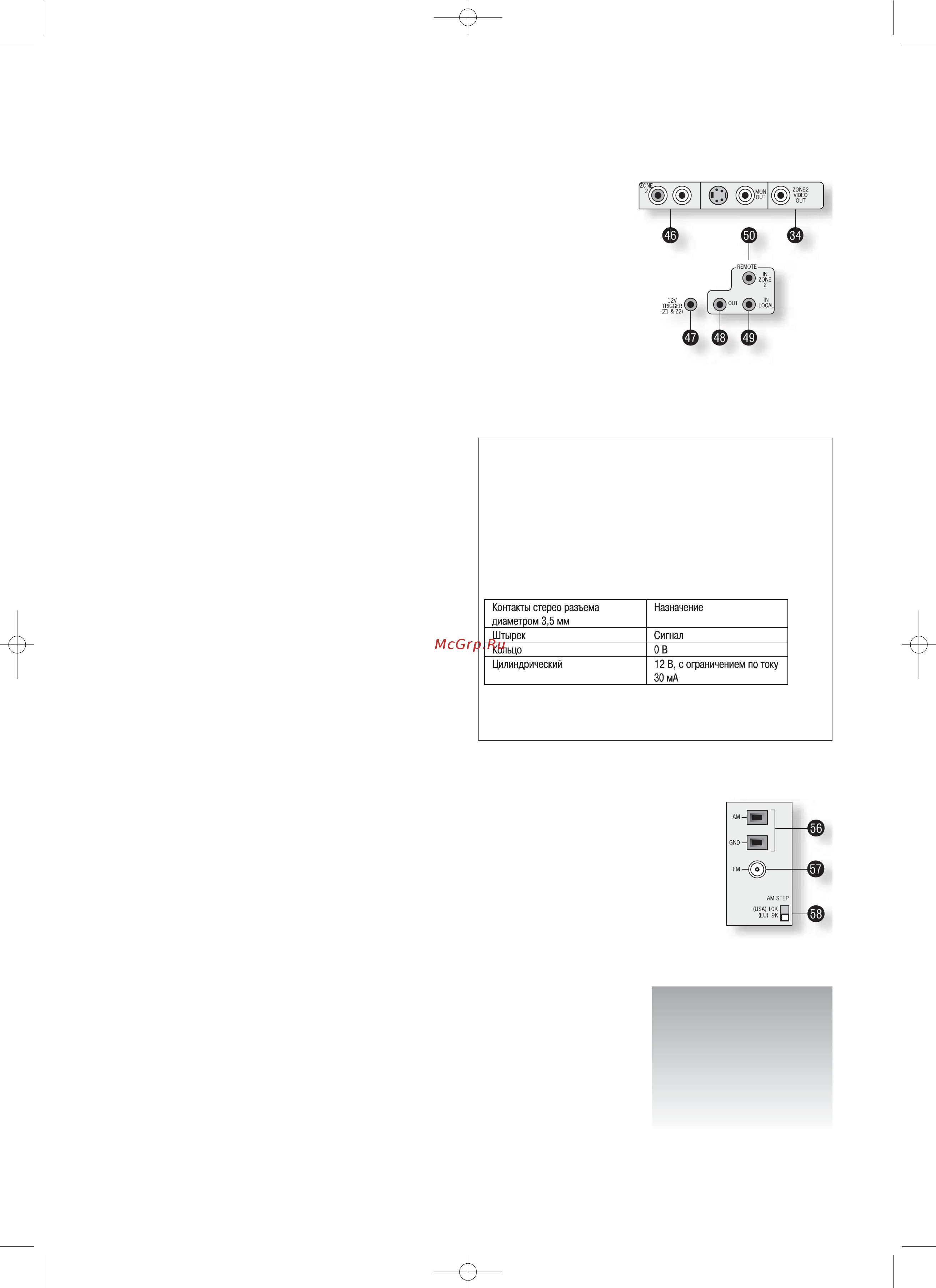

10
Подключение второй зоны
Ресивер AVR250 обеспечивает передачу аналоговых аудио и композитных видео сигналов во вторую комнату, например в кухню, спальню или холл, и уп
равление этими сигналами независимо от главной зоны прослушивания/просмотра. Эта вторая комната называется «Зона 2».
Для Зоны 2 AVR250 подает на выход аудио сигнал линейного уровня, поступающий со стереофонического
аналогового входа, и композитный видеосигнал, поступающий с композитного видеовхода (для выбранного
источника). Необходимость в аналоговых входах обусловлена тем, что AVR250 не обеспечивает аналогоци
фрового преобразования, DSP обработки или цифроаналогового преобразования для сигналов Зоны 2. По
скольку AVR250 не осуществляет преобразование форматов видео для Зоны 2, то от источника также должен
поступать композитный видеосигнал.
По этим причинам мы рекомендуем, чтобы устройстваисточники сигналов, подключенные к цифровым вхо
дам, подключались и к аналоговым входам. Источники высококачественного видеосигнала форматов
YUV/RGB и Svideo должны подключаться к AVR250 и через композитные выходы, чтобы воспроизводимые
ими сигналы можно было смотреть в Зоне 2.
Примечание: Поскольку для Зоны 2 требуется композитный вход, то работа DVD плеера в ре?
жиме прогрессивной (построчной) развертки при одновременном использовании Зоны 2 не?
возможна, если DVD плеер не может одновременно иметь на выходах сигнал прогрессивной
развертки и композитный сигнал.
(46) ZONE 2 OUT [Выход для Зоны 2].
Это аудио выход, предназначенный для Зоны 2. Подключайте эти разъемы к
линейному входу вашего усилителя для Зоны 2.
(34) ZONE 2 VIDEO OUT [Видеовыход для Зоны 2] (композитный видео вы
ход).
Это видеовыход, предназначенный для Зоны 2. Подключайте его к видеоди
сплею Зоны 2 коаксиальным кабелем с малыми потерями, имеющим харак
теристический импеданс 75 Ом.
(50) IN ZONE 2 [Вход для Зоны 2].
Этот вход позволяет дистанционно управлять ресивером AVR250 из Зоны 2 с
помощью инфракрасного пульта дистанционного управления. Во врезке
справа приведена информация о подключении пульта.
Подключение пульта дистанционного управления ресивером из Зоны 2
Приемник, совместимый с разъемом (50), выпускается компанией
Xantech (по кат. № 29110). Обратитесь, пожалуйста, для приобретения
этого приемника к зарегистрированному дилеру продукции Xantech, так
как на складах компании ARCAM его нет.
Дополнительную информацию см. на сайте www.xantach.com.
Контакты 3.5 мм разъема дистанционного управления имеют следую
щее функциональное назначение:
Приведенные данные соответствуют принятому в Xantech стандарту
проводной передачи ИК сигналов.
Подключение антенн AM и FM диапазонов
Антенна FM диапазона
Антенна FM диапазона необходима для приема радиосигналов очень высокой частоты (ультракороткие волны) с частотной мо
дуляцией.
Несмотря на то, что к AVR250 прилагается ленточная антенна FM диапазона, для оптимального радиоприема в FM диапазоне
рекомендуется дополнительно приобрести соответствующую антенну, устанавливаемую на крыше или чердаке, так как она
обеспечивает наилучшее качество приема. (Желательно, чтобы установку антенны на крыше выполнил квалифицированный спе
циалист по установке антенн, способный должным образом сориентировать антенну на ближайшую станцию FM.)
В некоторых регионах существует кабельное радиовещание или бывает что в многоквартирных домах установлены распреде
ленные антенные системы. В любом из этих случаев в вашем доме должно быть контактное гнездо с маркировкой FM или VHF (не пользуйтесь для это
го гнездом с маркировкой TV [Телевизор]), которое нужно подключить к входному гнезду (57) AVR250.
Если вы хотите пользоваться прилагаемой ленточной антенной FM диапазона, то закрепите ее как можно выше
на стене так, чтобы элементы, образующие букву «Т», были расположены горизонтально. Поочередно попробуй
те разместить антенну на всех подходящих для этого стенах комнаты, чтобы определить стену, обеспечивающую
наилучший прием, и зафиксируйте антенну кнопками или липкой лентой в форме буквы «Т» (кнопки не должны
контактировать с внутренним проводом антенны). После сборки антенны (см. блок текста справа), вставьте ште
кер ленточного кабеля во входное гнездо (57) AVR250.
Подключение штекера к ленточному
кабелю антенны FM диапазона:
1) ослабьте два винта на штекере;
2) вставьте под головки винтов ле
пестковые выводы ленточного
кабеля;
3) затяните винты на штекере.
