Arcam Diva AVR250 S [21/48] Пульт дистанционного управления
![Arcam Diva AVR250 S [21/48] Пульт дистанционного управления](/views2/1275446/page21/bg15.png)
21

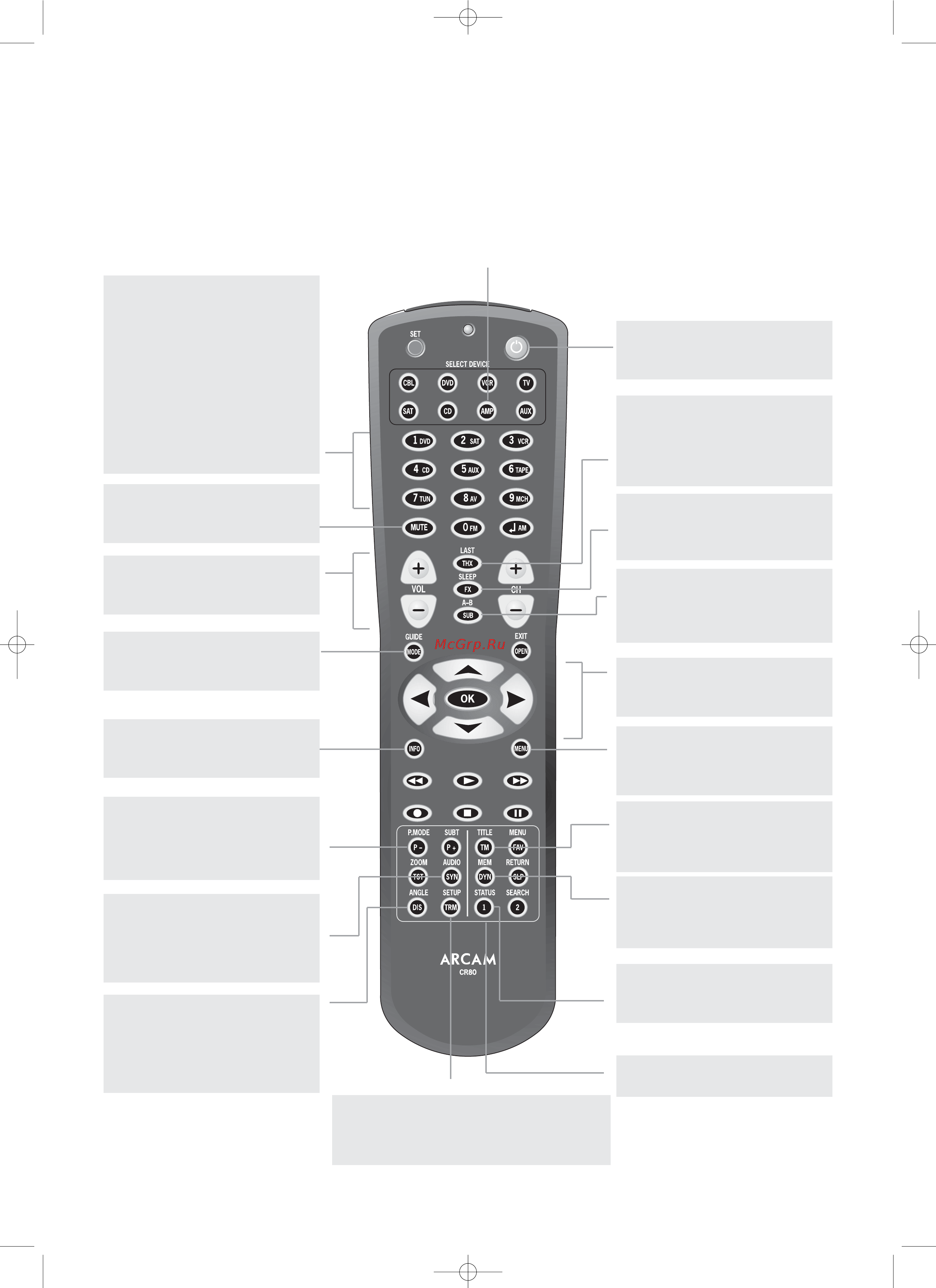

Пульт дистанционного управления
Пульт дистанционного управления CR80 является многофункциональным прибором, который позволяет управлять как ресивером AVR250, так и семью
другими устройствами. Инструкции, приведенные на этой странице, относятся только к работе с ресивером Arcam AVR250.
Информация, касающаяся использованию этого пульта дистанционного управления с другими устройствами и полный перечень его возможностей, при
водится в инструкции, которой снабжается пульт CR80.
Кнопки выбора источника сигналов
DVD – вход DVD плеера
SAT – вход спутникового ресивера
VCR – переключает вход между видеомагнитофоном и
видео рекордером
CD – вход CD плеера
TAPE – вход кассетного магнитофона
AV – вход аудиовидео
MCH – вход DVDA (многоканальный)
FM – вход FM тюнера
AM – вход АМ тюнера
Для выбора необходимого входа нажмите один раз со
ответствующую кнопку; если имеется аналоговый и ци
фровой вход, то для выбора аналогового входа нажми
те и удерживайте соответствующую кнопку.
MUTE
Одно нажатие на эту кнопку отключает звук основной
системы. Повторное нажатие (или использование кноп
ки VOL +/–) включает звук.
VOLUME +/–
Эти кнопки служат для регулировки громкости.
MODE
Используйте эту кнопку для циклического просмотра
режимов объемного звучания.
INFO
Используйте эту кнопку для смены режима RDS дис
плея тюнера.
P– / P+ (Tune / Preset Down / Up)
Если тюнер находится в режиме PRESET [Запомненные
станции], то нажатие на эти кнопки уменьшает/увели
чивает номер выбранной станции. Если тюнер находит
ся в режиме TUNE [Настройка], то нажатие на эти кноп
ки уменьшает/увеличивает частоту настройки.
SYN (Lip sync [Синхронизация речи и изображения])
Однократное нажатие на эту кнопку позволяет настро
ить аудио запаздывание Lip sync. Для навигации по ме
ню используйте кнопки
и.
Для прекращения действия функции Lip sync нажмите
эту кнопку еще раз.
DIS (Display)
Используйте эту кнопку для регулировки яркости дис
плея передней панели ресивера. Повторное нажатие на
эту кнопку циклически переключает следующие опции
Off [Дисплей отключен] / Dim [Неяркий дисплей] /
Bright [Яркий дисплей].
On/Stand?by
Эта кнопка позволяет дистанционно включать и пере
водит в дежурный режим систему AVR250.
THX
При работе со второй зоной используйте эту кнопку для
включения режима «Follow Zone 1» [Повторить зону 1
(То же, что и в первой зоне)].
Имейте в виду, что AVR250 не поддерживает THX обра
ботку сигнала.
FX (включение DSP эффектов)
Эта кнопка используется для циклического просмотра
различных эффектов для 2канальных источников сиг
нала.
SUB (Subwoofer trim)
Используйте эту кнопку для временной настройки уров
ня канала сабвуфера. Нажмите кнопку SUB, а затем с
помощью кнопок и задайте необходимый уро
вень.
Навигационные кнопки
Кнопки со стрелками позволяют осуществлять навигацию по ме
ню настроек системы AVR250.
Выбор пункта меню подтверждается нажатием кнопки ОК.
MENU
Нажимайте эту кнопку для вывода OSD меню.
При нажатии этой кнопки более двух секунд выводится
меню «Setup Menu Index».
ТМ
Режим настройки тюнера: нажатие на эту кнопку
переключает тюнер между выбором ранее за
помненных станций или ручной настройкой.
DYN/MEM
Эта кнопка используется для запоминания радиостанции в памя
ти ресивера. Нажмите кнопку один раз, чтобы войти в режим за
поминания; с помощью кнопок Р+/Р– выбирайте запомненную
станцию, а повторное нажатие на эту кнопку подтвердит сделан
ный выбор.
1/STATUS
Нажатие на эту кнопку позволяет переключать тюнер
между режимами «Стерео» и «Моно».
Другие кнопки этой зоны пульта используются для уп
равления DVD и не влияют на работу AVR250.
TRM (Speaker trim)
Используйте эту кнопку для вывода OSD меню настройки уровня акусти
ческих систем. С помощью кнопок навигации по меню, кнопка TRM поз
воляет произвести временную настройку уровней акустических систем.
Чтобы выйти из этого меню нажмите кнопку TRM еще раз.
Выбор устройства
Внимание! Чтобы работать с AVR250, сначала
нажмите на кнопку «AMP».
