11
Антенна АМ диапазона
Антенна АМ диапазона необходима для приема радиостанций средневолнового диапазона, передающих сигнал с использованием с амплитудной моду
ляции.
К AVR250 прилагается рамочная антенна АМ диапазона. Ее необходимо подключить к соответствующим клеммам (56): один конец кабеля – к разъему
АМ [Амплитудная модуляция], а другой — к разъему GND [Заземление] (какой конец кабеля к какому разъему подсоединять, не имеет значения). Пово
рачивая антенну, найдите положение, обеспечивающее наилучший прием.
В районе с плохим приемом сигнала или в том случае, если AVR250 используется внутри многоэтажного каркасного здания типа, для улучшения приема
можно использовать проволоку длиной от 3 до 5 метров. Закрепите проволоку на возвышении снаружи здания (если возможно) и присоедините один ее
конец ко входу антенны АМ диапазона в дополнение к прилагаемой рамочной антенне (рамочную антенну при этом не отсоединяйте).
Интервал перестройки в АМ диапазоне
Интервал перестройки частоты в АМ диапазоне необходимо задать в соответствии с регионом вашего проживания. Для этого воспользуйтесь переклю
чателем (58) на задней панели: установите его в положение 10 кГц, если вы живете в Северной Америке, или в положение 9 кГц, если вы живете в лю
бом другом месте. Обращаем ваше внимание на то, что, если вы живете в Северной Америке, то этот переключатель должен быть установлен в пра
вильное положение, даже если вы не собираетесь слушать радиопередачи АМ диапазона, потому что в противном случае изменятся некоторые установ
ки FMтюнера.

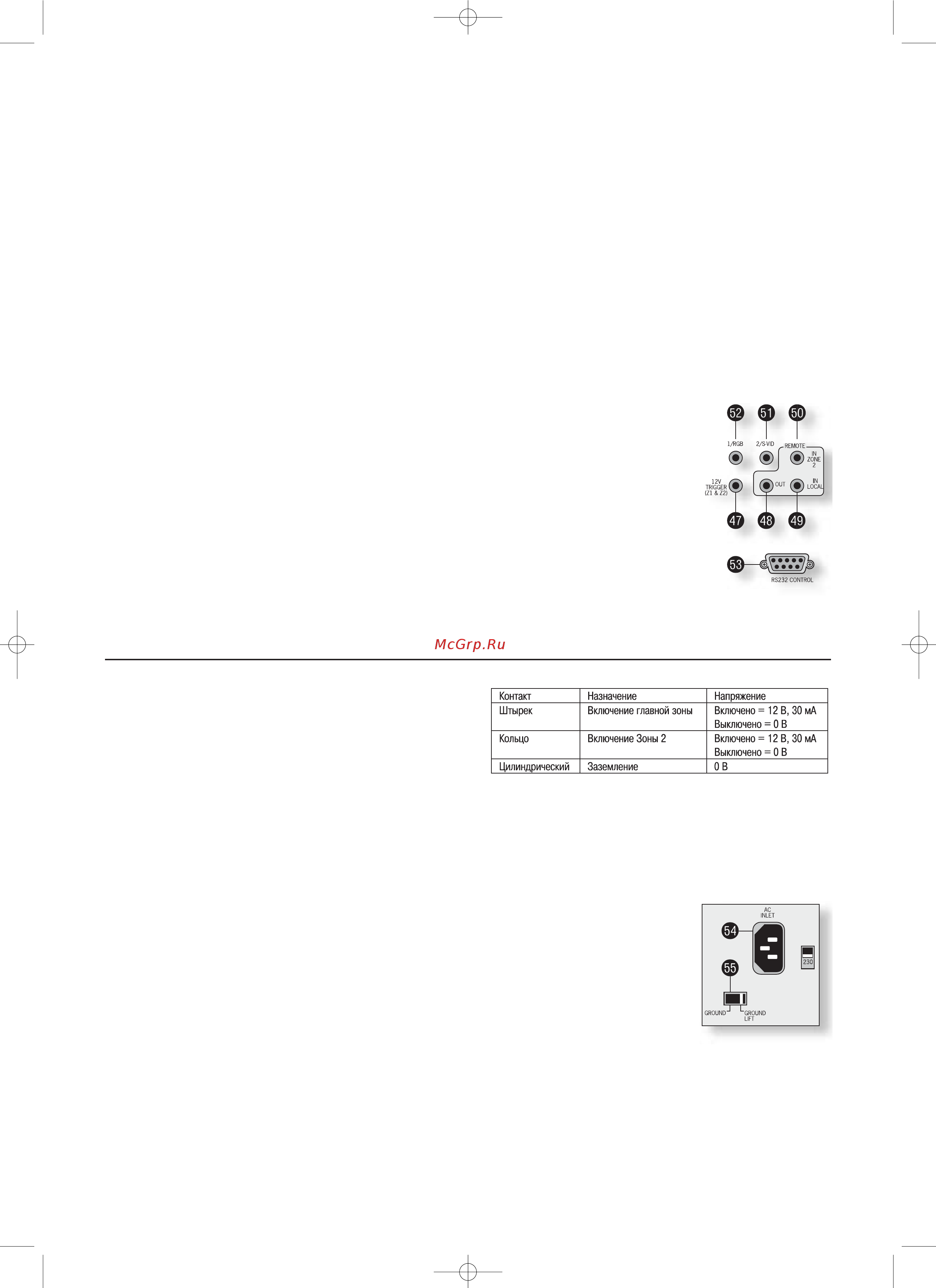

Разъемы для подключения кабелей управления
(48) (REMOTE) OUT [Выход сигнала дистанционного управления]. С этого разъема подается любой сигнал дистанцион
ного управления, принимаемый либо датчиком на передней панели, либо поступающий с одного из разъемов дистанцион
ного управления. Разъем позволяет дистанционно управлять компонентамиисточниками; возможность управления обеспе
чивается или путем подключения этого выхода к устройству, которым вы хотите управлять, через ИК разъем диаметром
3,5 мм (только аппараты производства Arcam), или путем использования ИК излучателя, расположенного в центре окошка
ИК датчика на компонентеисточнике (например, миниизлучатель Xantech 283MW).
(49) IN LOCAL [Вход локального приемника]. Используйте этот разъем для подключения локального ИК приемника, если
ИК приемник на передней панели AVR250 загорожен.
(50) IN ZONE 2 [Вход для Зоны 2]. Этот вход позволяет дистанционно управлять AVR250 из Зоны 2 с инфракрасного пуль
та дистанционного управления (для получения дополнительной информации см. выше раздел «Подключение второй зоны»).
(53) RS232 CONTROL [Разъем управления RS232]. Этот разъем предназначен для подключения устройств управления, имеющих последовательный
порт RS232 (например, контроллеров с сенсорным экраном производства Crestron и AMX). Данный разъем может также использоваться для обновления
программного обеспечения системы управления.
Триггерные выходы
Ресивер AVR250 имеет три триггерных выходных разъема (стерео разъемы ди
аметром 3,5 мм, каждый из которых имеет по два контакта: штыревой и коль
цевой). Техническая информация по триггерным выходам приведена в соот
ветствующей таблице.
(47) 12V TRIGGER [12вольтный триггеррный выход]. Этот выход можно ис
пользовать для автоматического включения и выключения усилителей мощно
сти или компонентовисточников сигналов для главной зоны и Зоны 2. В таб
лице справа указано функциональное назначение контактов триггерного разъема.
(52) VIDEO TRIGGER 1 [Видео триггер 1], (51) VIDEO TRIGGER 2 [Видео триггер 2]. Эти триггерные выходы выполняют различные функции в за
висимости от установки, заданной для пункта «Video Status» [Видео статус] меню «General Settings» [Общие настройки]. Более подробную информацию
об этом см. на странице 12.
Подключение к сети
(54) POWER INLET [Вход переменного тока]. AVR250 имеет источник питания, рассчитанный на два напряжения сети,
120 В и 230 В, которые можно выбирать посредством переключателя. В зависимости от региона, куда поставляется аппа
рат, этот переключатель на заводеизготовителе устанавливается в положение, соответствующее сетевому напряжению в
данном регионе.
(55) Переключатель GROUND LIFT [Размыкание заземления]. В сложных системах, где есть входы для ресиверов спут
никового телевидения или радиоантенны, заземление аппарата может увеличить уровень фоновых помех в виде гудения
или жужжания в громкоговорителях акустических систем. Если это произойдет, то установите данный переключатель в по
ложение GROUND LIFT, чтобы отключить заземление сигнала от заземления монтажной панели аппарата.
Ни при каких обстоятельствах НЕ ОТСОЕДИНЯЙТЕ устройство заземления от шнура питания.
Шнур питания от сети переменного тока
При нормальных условиях эксплуатации на аппарат подается питание через сетевой шнур с несъемной штепсельной вилкой. Убедитесь, что вилка шну
ра питания, прилагаемого к аппарату, подходит к вашей розетке сети переменного тока. Если вилка не подходит к розетке, обратитесь по месту приоб
ретения аппарата.
