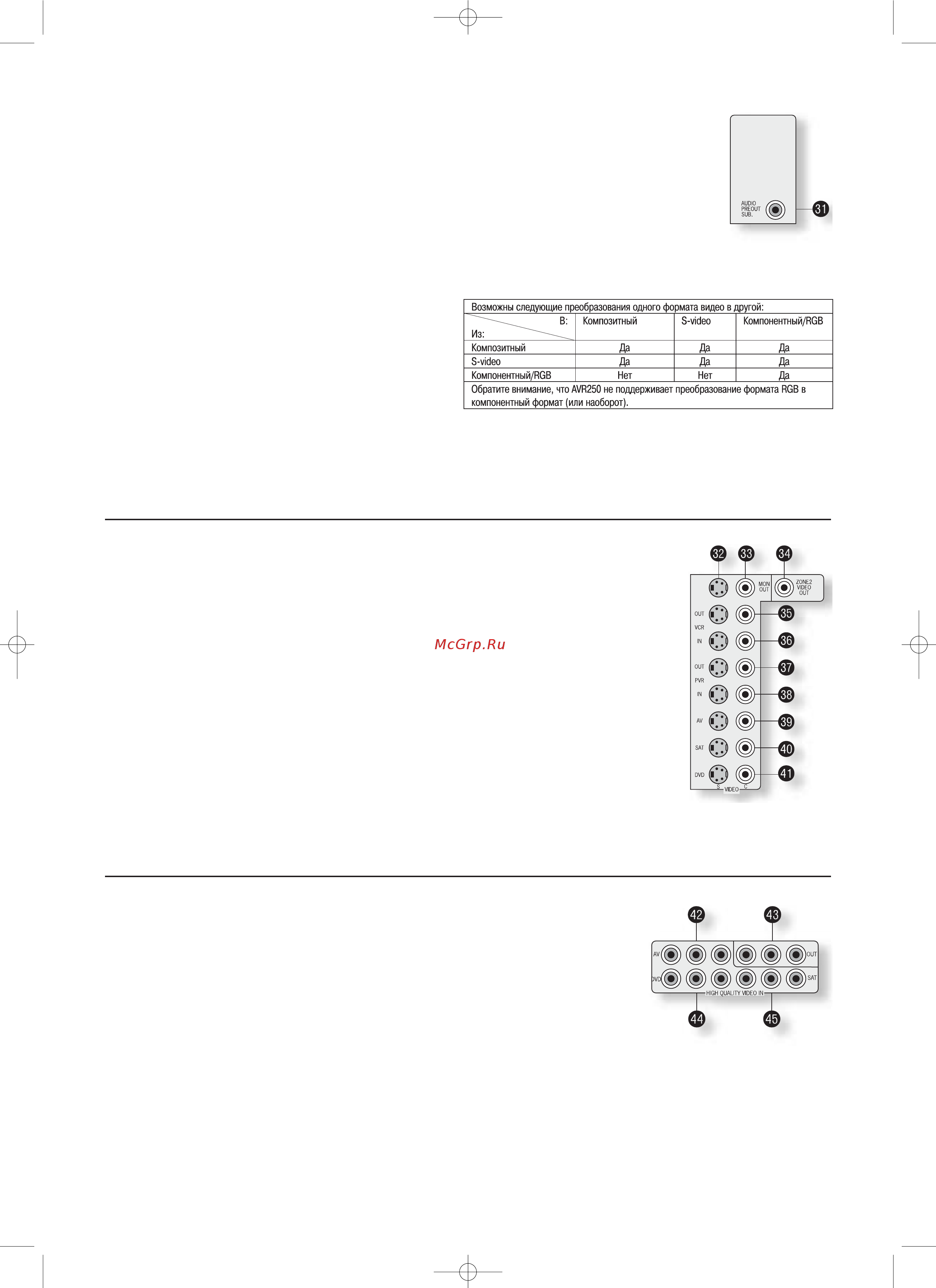

Выход на сабвуфер
(31) AUDIO PREOUT SUB. Выход на сабвуфер. Соединяйте этот выход с входом активного сабвуфера (если он у вас есть).
Использование видео разъемов
Ресивер AVR250 обеспечивает преобразование между различными фор
матами видеосигнала. Это означает, что при необходимости AVR250 мо
жет преобразовывать сигналы композитного, Svideo и компонентного
форматов в сигналы других форматов из указанных (за некоторыми ис
ключениями).
Например, для просмотра записи, воспроизводимой видеомагнитофо
ном, подключенным к композитному входу, вы можете использовать Svideo или компонентный/RGB выход AVR250. Это позволяет вам использовать
единственное (обычно высококачественное компонентное/RGB) соединение между AVR250 и вашим устройством отображения.
Преобразование видеосигнала для закольцованной записи невозможно. Это значит, что для записи Svideo или композитного сигнала должен подво
диться сигнал того же формата.
Соединительные разъемы композитного и S?video форматов
(32), (33) MON OUT [Выход на монитор].
Предусмотрены два видеовыхода, один формата Svideo и один композитный. Через эти разъемы всегда передаются
одни и те же данные (и оба, если необходимо, можно использовать одновременно). Подключите один из этих выходов
к видеовходу вашего устройства отображения.
(36) VCR IN [Вход для видеомагнитофона], (38) PVR IN [Вход для персонального видео рекордера], (39) AV [Ау
дио/видеоисточник сигнала], (40) SAT» [Ресивер спутникового телевидения], (41) DVD [DVD плеер].
К этим входам подключайте композитные видеовыходы ваших компонентовисточников. Выбор разъема для использо
вания (Svideo или композитного) зависит от того, куда будет подаваться сигнал: если сигнал должен использоваться
для Зоны 2, то необходимо использовать композитный разъем, а если сигнал нужен для записи (например, на видео
магнитофон), то тип разъема должен соответствовать типу соединения с записывающим устройством (т.е., если для
записывающего устройства требуется, например, сигнал формата Svideo, то для соединения с источником должен ис
пользоваться Svideoразъем).
Если выполнены оба соединения и компонентный/RGB сигнал не подается, то для главной зоны будет использоваться
сигнал с Svideo входа.
(35) VCR OUT [Выход на видеомагнитофон], (37) PVR OUT [Выход на персональный видео рекордер].
Подключите один из выходов Svideo или композитный к видеовходу вашего видеомагнитофона или персонального ви
део рекордера. Используемый разъем должен соответствовать типу видеосигнала источника, с которого вы хотите производить запись (как описано вы
ше). Например: если вы хотите записать сигнал формата Svideo со спутникового ресивера на видеомагнитофон, то разъем для подключения видеомаг
нитофона также должен быть формата Svideo.
Разъемы для передачи высококачественного (компонентного) видеосигнала
Эти входы предназначены для подключения к компонентным (YUV/YCrCb) или RGB выходам. Такие сигналы обыч
но подаются с DVD плеера, Settop box [Цифровой декодер кабельного телевидения] устройства или игровой
приставки и обеспечивают максимально возможное качество изображения.
Имейте в виду, что разъемы для передачи компонентного видеосигнала высокого качества рабо?
тают независимо от композитных/S?video разъемов.
Компонентный видеосигнал используется, главным образом, в Северной Америке и в регионах, где принят стан
дарт цветного телевидения NTSC, а RGBсигнал – в Европе.
Входы (42) AV [Аудио/видео источник], (44) DVD [DVD плеер], (45) SAT [Ресивер спутникового телевидения].
Подключайте к этим входам видеовыходы ваших источников высококачественного видеосигнала.
(43) HIGH QUALITY VIDEO OUT [Выход высококачественного видеосигнала]. Соедините эти гнезда с компонентными видеовходами вашего устройст
ва отображения.
