Формат DTS?ES 6.1 Discrete: этот формат является настоящим семиканальным форматом (6.1) (в отличие от формата DTSES 6.1 Matrix, в котором
информация шестого (центрального канала объемного звучания) извлекается из двух боковых каналов). Формат DTSES 6.1 Discrete работает только с
источниками, использующими для кодирования технологию DTSES 6.1 Discrete. Подобное кодирование используют некоторые DVD диски.
Список имеющихся аудио материалов, использующих для кодирования форматы DTSES 6.1 Matrix и DTSES 6.1 Discrete, можно найти на сайте
www.dtsonline.com.
DSP эффекты
Система AVR250 позволяет использовать ряд аудио эффектов, которые могут улучшить качество стереофонического сигнала и с максимальной от
дачей использовать акустические системы, создающие эффект пространственного звучания. DSP эффекты используются только для стереофони
ческих сигналов.
Music [Музыка]: этот эффект позволяет полностью использовать дополнительные акустические системы, установленные в центре и сзади и предла
гает очень незначительную обработку сигнала, не вносящую в сигнал реверберацию или сигналы отражения.
Party [Домашняя вечеринка]: этот эффект обеспечивает воспроизведение сигнала, не подвергшегося какойлибо обработке, на всех акустических
системах в качестве фоновой музыки или воспроизведение с большой громкостью для всех акустических систем.
Club [Клубная обстановка]: этот эффект создает множество отражений при небольшом времени реверберации для фронтальных боковых и тыловых
акустических систем. Он моделирует обстановку небольшого клуба, например, клуба джазовой музыки.
Concert Hall [Концертный зал]: эффект концертного зада создает окружающую акустическую обстановку, моделирующую концертных зал средних
размеров. Для всех каналов создается информация, моделирующая отражения и реверберации небольшой длительности.
Sports [Стадион]: эффект спортивного стадиона является идеальным при просмотре спортивных соревнований, которые обычно бывают стереофони
ческими. Вокруг вас воссоздается открытое пространство стадиона; только центральный канал, по которому транслируются комментарии, остается сво
бодным от эффектов.
Church [Церковь]: эффект для моделирования обстановки в церкви использует алгоритм создания реверберации, которая подчеркивает глубокое, вы
разительное эхо больших пространств. Как предполагает само название этого эффекта, он хорошо воссоздает такие гулкие и большие помещения, как
большая церковь или собор.

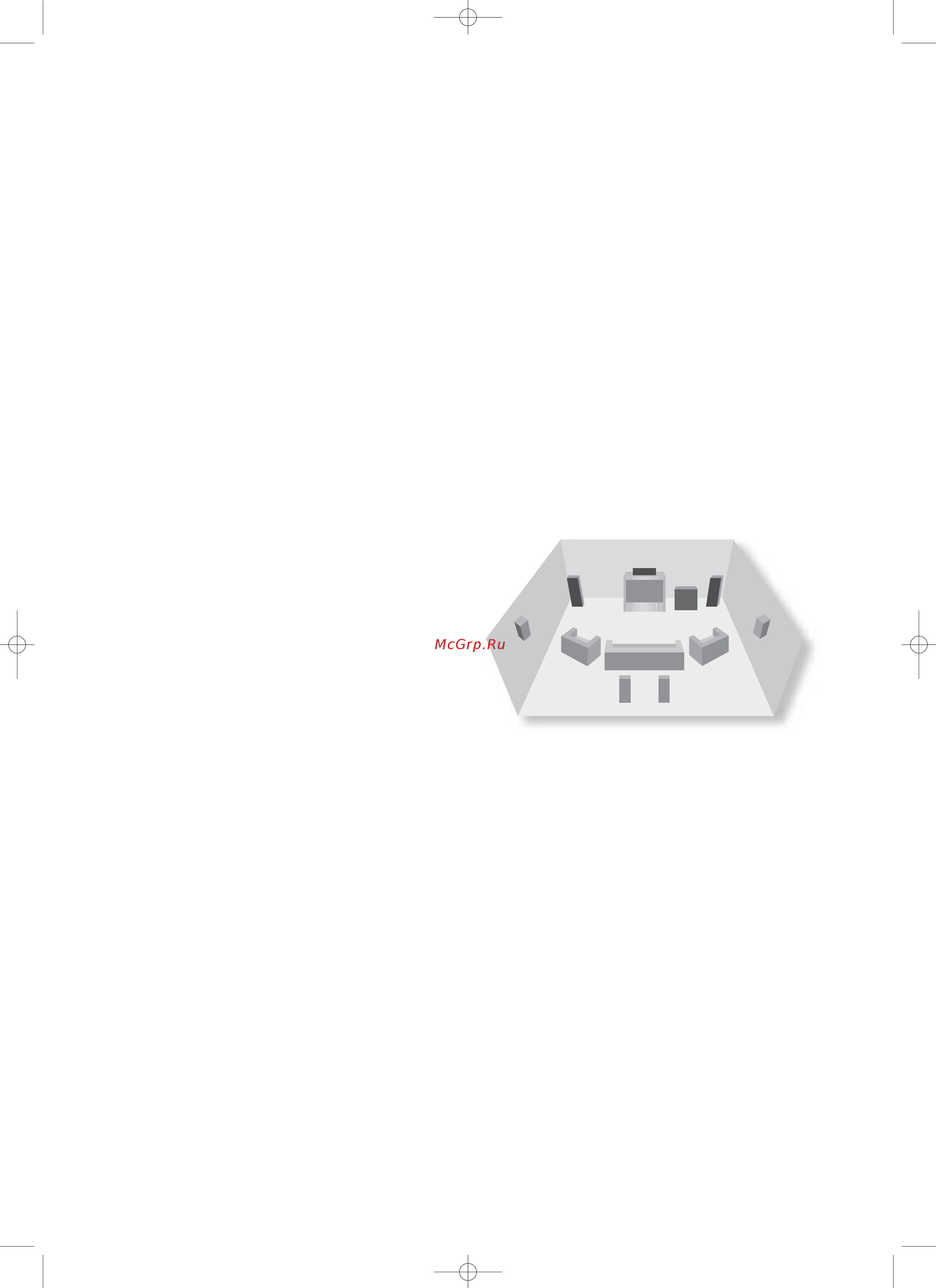

Расположение акустических систем
Ресивер AVR250 позволяет подключать до семи акустических систем и сабву
фер. Выходные каналы системы соответствуют акустическим системам, уста
новленным впереди слева, в центре, впереди справа, сбоку слева, сбоку спра
ва, сзади слева, сзади справа и активный сабвуфер (см. рисунок).
Все акустические системы, за исключением сабвуфера, должны устанавли
ваться вокруг вашего обычного места прослушивания (см. рисунок). Сабвуфер
должен устанавливаться в соответствии с рекомендациями производителя;
возможно, для получения наилучшего результата, с местом его расположения
придется немного поэкспериментировать.
Фронтальные левая и правая акустические системы
Располагайте фронтальные левую и правую акустические системы таким об
разом, чтобы получить хороший стерео эффект для обычного музыкального
материала. Если их установить слишком близко друг от друга, то в звуковой
панораме не будет хватать широты; если же их разнести слишком далеко, то
звуковая панорама будет казаться состоящей из двух половинок, посредине
которых будет присутствовать «дыра». Если, в силу реальных обстоятельств, эти акустические системы всетаки придется сильно разнести, то эту ситу
ацию можно частично преодолеть тем, что музыка, выделенная из левого и правого каналов, будет воспроизводиться центральным каналом (см. ниже
описание формата «Dolby Pro Logic IIx Music»).
Центральная акустическая система
Центральная акустическая система обеспечивает более реалистичное воспроизведение диалогов в фильмах и звуков, расположенных в центре звуковой
панорамы. Центральная акустическая система должна иметь аналогичный тональный баланс, что и фронтальные левая и правая системы, и, кроме то
го, располагаться на такой же высоте.
Боковые левая и правая акустические системы
Боковые левая и правая акустические системы воспроизводят звуки и эффекты, придающие звуковой панораме впечатление объемности, а также эф
фекты, присутствующие в многоканальных системах домашних кинотеатров. Эти акустические системы должны (при использовании в домашних кино
театрах) устанавливаться приблизительно на один метр выше ушей слушателя.
Тыловые левая и правая акустические системы
Тыловые левая и правая акустические системы используются для придания звуковой картине большей глубины и обеспечения лучшей локализации зву
ка. Они должны устанавливаться приблизительно на один метр выше ушей слушателя. Устанавливайте тыловые левую и правую акустические системы
таким образом, чтобы между центральной и каждой из тыловых акустических систем была дуга в 150 градусов. Тыловые акустические системы должны
быть обращены к передней части комнаты, как это показано на рисунке, чтобы обеспечить максимальный охват площади.
Примечание: Если у вас семиканальная акустическая система (6.1), в которой имеется только одна тыловая колонка, то мы рекомендуем вам подклю
чить ее к тыловому левому каналу ресивера AVR250.
Сабвуфер
Сабвуфер значительно улучшает воспроизведение низких частот, что очень полезно для воспроизведения специальных кинематографических эффек
тов, особенно таких, где задействованы низкие частоты (LFE). Кроме того, сабвуфер необходим для прослушивания дисков, закодированных с исполь
зованием технологий Dolby Digital и DTS.
Фронтальная
левая АС
Центральная
АС
Фронтальная
правая АС
Боковая
левая АС
Боковая
правая АС
Тыловая левая
АС
Тыловая правая
АС
Сабвуфер
diva_avr250.qxd 24.01.2005 16:55 Page 30
