Pioneer DEH-X5500BT [16/32] Amplificador de potencia se vende por separado
![Pioneer DEH-X5500BT [16/32] Amplificador de potencia se vende por separado](/views2/1027872/page16/bg10.png)
a Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA
12 V CC).
b Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).
c Cables de altavoces
Blanco: delantero izquierdo +
Blanco/negro: delantero izquierdo *
Gris: delantero derecho +
Gris/negro: delantero derecho *
Verde: trasero izquierdo + o altavoz de sub-
graves +
Verde/negro: trasero izquierdo * o altavoz de
subgraves *
Violeta: trasero derecho + o altavoz de sub-
graves +
Violeta/negro: trasero derecho * o altavoz
de subgraves *
d Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.
Notas
! Cambie la configuración inicial de esta uni-
dad (consulte el manual de instrucciones).
La salida de graves de esta unidad es mo-
noaural.
! Al usar un altavoz de subgraves de 70 W
(2 W), conecte el mismo a los cables violeta y
violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.

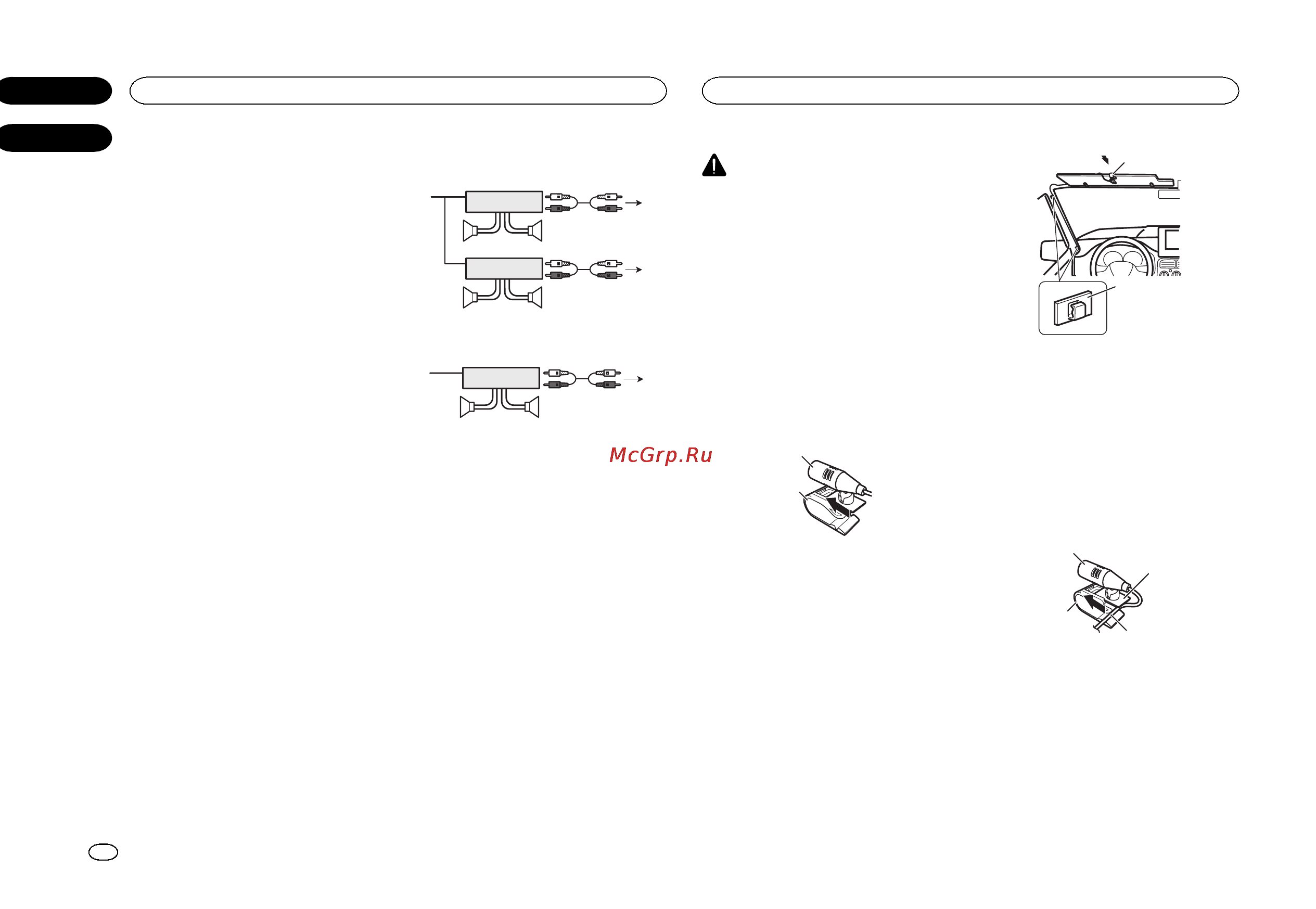

Amplificador de potencia
(se vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.
DEH-X5500BT
1
1
3
2
4
55
3
2
6
77
DEH-4500BT
1
3
2
6
77
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cables RCA (se venden por se-
parado)
4 Salida delantera
5 Altavoz delantero
6 A la salida trasera o salida de subgraves
7 Altavoz trasero o altavoz de subgraves
PRECAUCIÓN
Es muy peligroso que el cable del micrófono se
enrolle alrededor de la columna de dirección o
la palanca de cambios. Asegúrese de instalar la
unidad de tal forma que no dificulte la conduc-
ción.
Nota
Instale el micrófono en una posición y orien-
tación que permita detectar la voz de la persona
que utiliza el sistema.
Instalación del micrófono en
el parasol
1 Instale el micrófono en la abrazadera del
micrófono.
1
2
1 Micrófono
2 Pinza
2 Instale la abrazadera del micrófono en el
parasol.
Levante el parasol e instale la pinza del micrófo-
no (si lo baja reduce la capacidad del reconoci-
miento de voz).
1
2
1 Pinza
2 Abrazadera
Use las abrazaderas compradas por separado
para fijar el cable en los lugares del interior
del vehículo donde sea necesario.
Instalación del micrófono en
la columna de dirección
1 Instale el micrófono en la abrazadera del
micrófono.
2
4
3
1
1 Micrófono
2 Base del micrófono
3 Pinza
4 Ajuste el cable del micrófono en la ranura.
# El micrófono puede instalarse sin necesidad de
la pinza, si lo hace así, separe primero la base del
micrófono de la pinza deslizando la base del micró-
fono.
Conexiones
16
Sección
Instalación del micrófono
Es
02
03
<QRD3141-A/N>16
