9 Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez 9 et b lorsque la broche 5 est de
type commande de lantenne. Dans un type
différent de véhicule, ne connectez jamais 9
et b.
a Bleu/blanc
Connectez à la borne de commande du sys-
tème de lamplificateur de puissance (max.
300 mA 12 V CC).
b Bleu/blanc
Connectez à la borne de commande du relais
de lantenne motorisée (max. 300mA 12V
CC).
c Fils des haut-parleurs
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert: Arrière gauche + ou haut-parleur dex-
trêmes graves +
Vert/noir: Arrière gauche * ou haut-parleur
dextrêmes graves *
Violet : Arrière droite + ou haut-parleur dex-
trêmes graves +
Violet/noir: Arrière droite * ou haut-parleur
dextrêmes graves *
d Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.
Remarques
! Changez les réglages initiaux de cet appareil
(reportez-vous au mode demploi). La sortie
haut-parleur dextrêmes graves de cet appa-
reil est monaurale.
! Lors de lutilisation dun haut-parleur dextrê-
mes graves de 70 W (2 W), assurez-vous de
connecter le haut-parleur dextrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.

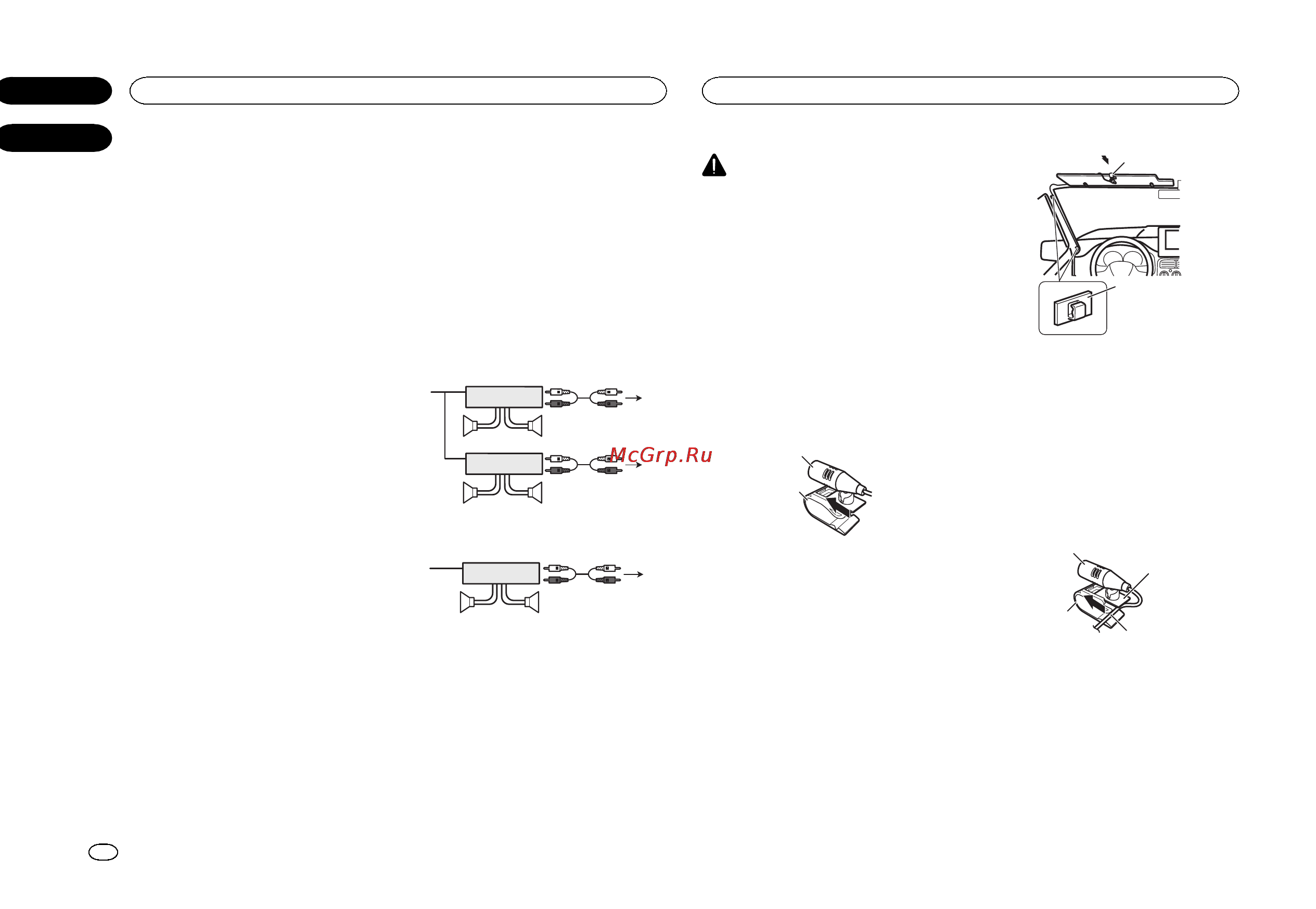

Amplificateur de puissance
(vendu séparément)
Réalisez ces connexions lors de lutilisation dun
amplificateur optionnel.
DEH-X5500BT
1
1
3
2
4
55
3
2
6
77
DEH-4500BT
1
3
2
6
77
1 Télécommande du système
Connectez au câble bleu/blanc.
2 Amplificateur de puissance (vendu séparé-
ment)
3 Connectez avec des câbles RCA (vendus sé-
parément)
4 Vers la sortie avant
5 Haut-parleur avant
6 Vers la sortie arrière ou la sortie du haut-par-
leur dextrêmes graves
7 Haut-parleur arrière ou haut-parleur dextrê-
mes graves
PRÉCAUTION
Il est extrêmement dangereux de laisser le fil du
microphone senrouler autour de la colonne de
direction ou du levier de vitesse. Assurez-vous
dinstaller cet appareil de telle manière quil ne
gêne pas la conduite.
Remarque
Installez le microphone dans une position et
une orientation qui lui permette de capter la voix
de la personne qui utilise le système.
Si vous installez le
microphone sur le pare-soleil
1 Installez le microphone sur le clip micro-
phone.
1
2
1 Microphone
2 Clip microphone
2 Installez le clip microphone sur le pare-
soleil.
Avec le pare-soleil relevé, installez le clip micro-
phone. (Abaisser le pare-soleil réduit le taux de
reconnaissance vocale.)
1
2
1 Clip microphone
2 Serre-fils
Utilisez des serre-fils vendus séparément
pour fixer le fil cest nécessaire dans le
véhicule.
Si vous installez le microphone
sur la colonne de direction
1 Installez le microphone sur le clip micro-
phone.
2
4
3
1
1 Microphone
2 Base pour microphone
3 Clip microphone
4 Insérez le fil du microphone dans la fente.
# Le microphone peut être installé sans le clip mi-
crophone. Dans ce cas, détachez la base pour micro-
phone du clip microphone. Pour détacher la base
pour microphone du clip microphone, faites-la glis-
ser.
Connexions
8
Section
Installation du microphone
Fr
02
03
<QRD3141-A/N>8
