9 Blau/Weiß
Die Pin-Position des ISO-Anschlusses variiert
je nach Fahrzeugtyp. Wird Pin 5 zur Steue-
rung der Antenne verwendet, verbinden Sie
9 und b. Verbinden Sie in jedem anderen
Fahrzeugtyp niemals 9 und b.
a Blau/Weiß
Verbindung mit der Systemsteuerungsklem-
me des Leistungsverstärkers (max. 300 mA,
12 V Gleichspannung).
b Blau/Weiß
Verbindung mit der Steuerungsklemme des
Automatikantennenrelais (max. 300 mA 12 V
Gleichspannung).
c Lautsprecherkabel
Weiß: Vorn links +
Weiß/Schwarz: Vorn links *
Grau: Vorn rechts +
Grau/Schwarz: Vorn rechts *
Grün: Hinten links + oder Subwoofer +
Grün/Schwarz: Hinten links * oder Subwo-
ofer *
Violett: Hinten rechts + oder Subwoofer +
Violett/Schwarz: Hinten rechts * oder Sub-
woofer *
d ISO-Anschluss
Bei manchen Fahrzeugtypen kann der ISO-
Anschluss zweigeteilt sein. Stellen Sie in die-
sem Fall sicher, dass zu beiden Anschlüssen
Verbindungen hergestellt werden.
Hinweise
! Ändern Sie die Grundeinstellungen dieses
Geräts (Details siehe Bedienungsanleitung).
Die Subwoofer-Ausgabe dieses Geräts erfolgt
in Mono.
! Bei Verwendung eines 70-W-Subwoofers
(2 W) muss sichergestellt werden, dass der
Subwoofer am violetten und violett/schwar-
zen-Anschluss dieses Geräts angeschlossen
wird. Schließen Sie nichts an den grünen
und grün/schwarzen-Anschluss an.

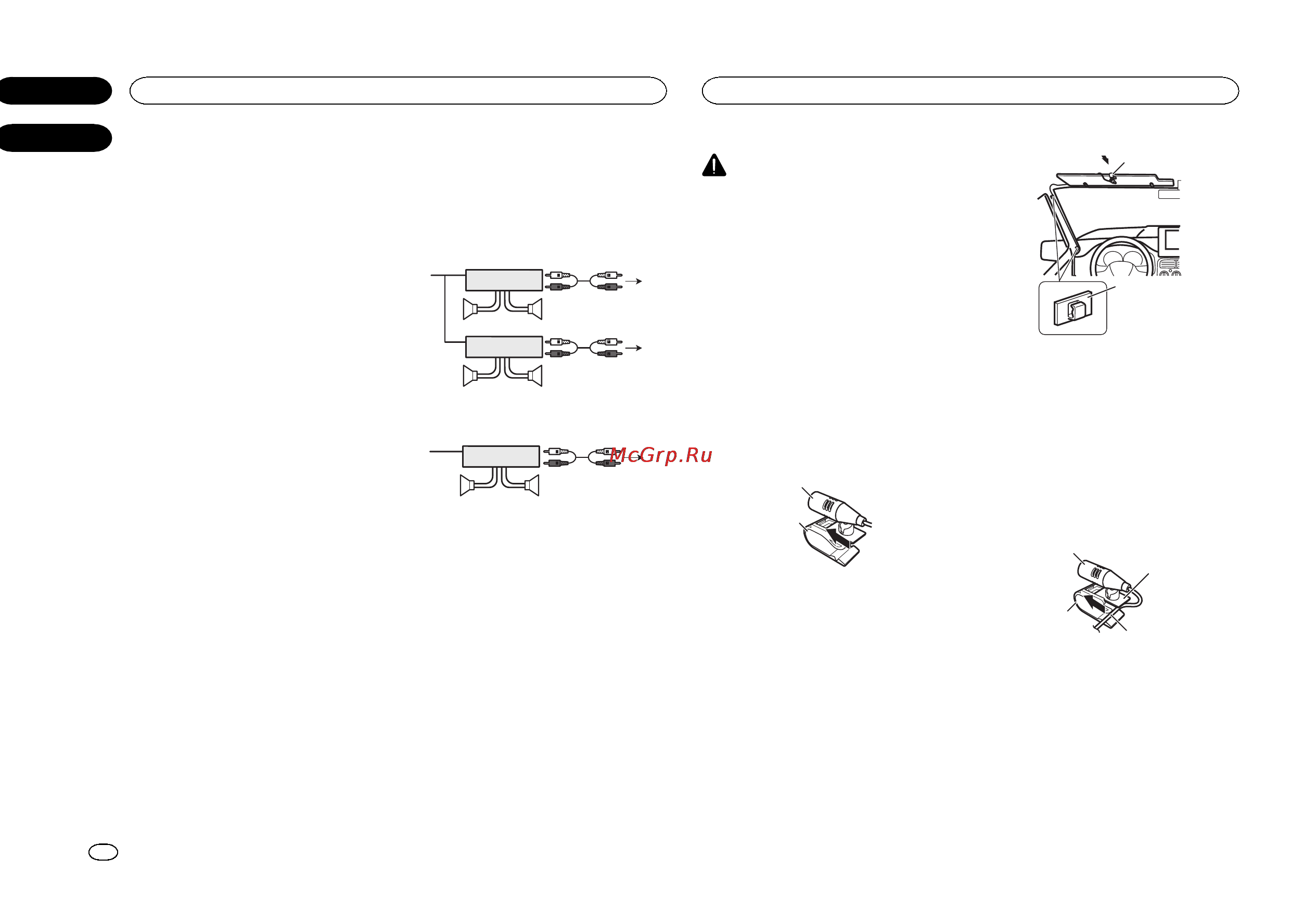

Leistungsverstärker (separat
erhältlich)
Führen Sie diese Verkabelungen beim Gebrauch
eines optionalen Verstärkers durch.
DEH-X5500BT
1
1
3
2
4
55
3
2
6
77
DEH-4500BT
1
3
2
6
77
1 Systemfernbedienung
Verbindung mit blau/weißem Kabel.
2 Leistungsverstärker (separat erhältlich)
3 Verbindung mit Cinch-Kabeln (separat er-
hältlich)
4 Zum Frontausgang
5 Vorderer Lautsprecher
6 Zum Heck- oder Subwooferausgang
7 Hecklautsprecher oder Subwoofer
VORSICHT
Eine Führung des Mikrofonkabels um die Lenk-
säule oder den Schalthebel kann sich als über-
aus gefährlich erweisen. Achten Sie bei der
Installation des Geräts stets darauf, dass die
Lenkung des Fahrzeugs in keiner Weise behin-
dert wird.
Hinweis
Wählen Sie für die Anbringung des Mikrofons
eine Position und Ausrichtung, die eine prob-
lemlose Erfassung der Stimme der das System
bedienenden Person ermöglicht.
Befestigen des Mikrofons an
der Sonnenblende
1 Befestigen Sie das Mikrofon am Mikro-
fonclip.
1
2
1 Mikrofon
2 Mikrofonclip
2 Befestigen Sie den Mikrofonclip an der
Sonnenblende.
Bringen Sie den Mikrofonclip bei hochgeklapp-
ter Sonnenblende an. (Durch das Herunterklap-
pen der Sonnenblende wird die Erfassungsrate
bei der Sprachbedienung reduziert.)
1
2
1 Mikrofonclip
2 Klammer
Verwenden Sie nach Bedarf zusätzliche, se-
parat erhältliche Klammern, um das Kabel
im Fahrzeug zu sichern.
Befestigen des Mikrofons an
der Lenksäule
1 Befestigen Sie das Mikrofon am Mikro-
fonclip.
2
4
3
1
1 Mikrofon
2 Mikrofon-Basisstation
3 Mikrofonclip
4 Führen Sie das Mikrofonkabel durch die
Nute.
# Das Mikrofon kann auch ohne Verwendung des
Mikrofonclips angebracht werden. Lösen Sie in die-
sem Fall die Mikrofon-Basisstation vom Mikrofonclip.
Um die Mikrofon-Basisstation vom Mikrofonclip ab-
zunehmen, verschieben Sie die Basisstation.
Anschlüsse
20
Abschnitt
Installieren des Mikrofons
De
02
