Порядок подключения24
Подключение источника видеосигнала, оснащенного
выходом S-Video
Осмотрев источник видеосигнала, определите наличие свободного выхода S-Video:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала,
оснащенному выходом S-Video:
1. Возьмите кабель S-Video и подключите один конец к выходному гнезду S-Video на
источнике видеосигнала.
2. Подключите другой конец кабеля S-Video к гнезду S-VIDEO проектора.

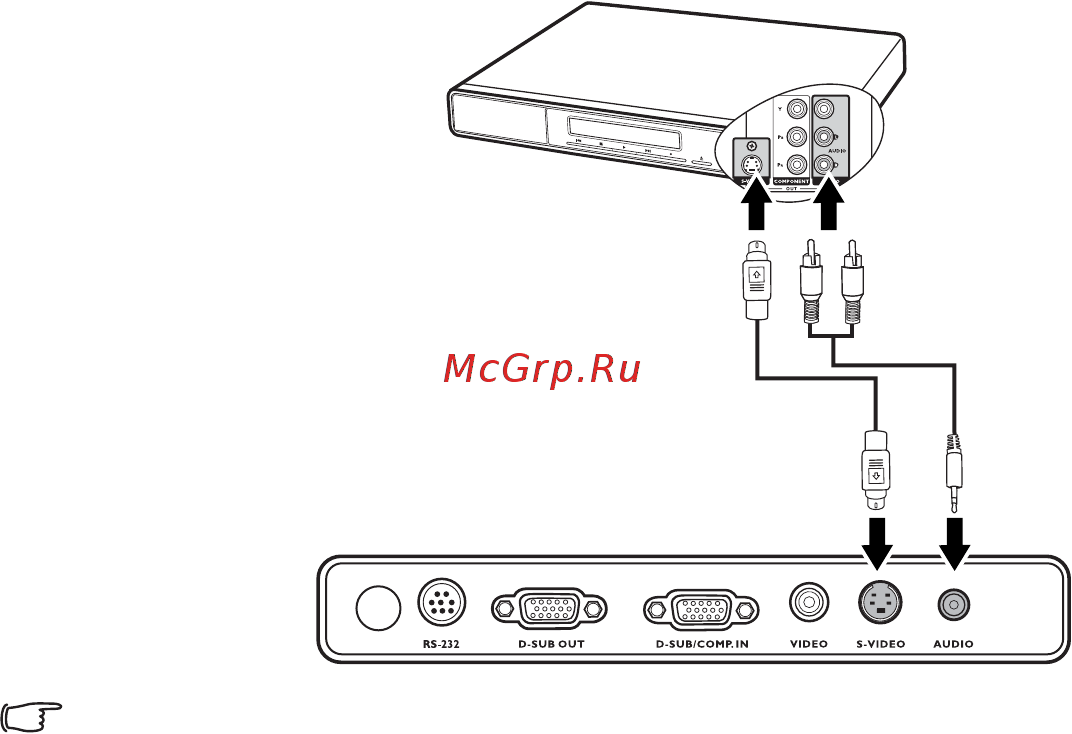

После завершения подключения система должна выглядеть следующим образом:
• Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см. "Подключение источников
аудиосигнала" на стр. 22 .
• Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не происходит, проверьте
включение и исправность источника сигнала. Кроме того, проверьте правильность
подключения кабелей видеосигнала.
• Если проектор уже
подключен к данному источнику видеосигнала, оснащенному
выходом S-Video, через компонентный видеовход, подключать источник
видеосигнала через вход S-Video не требуется, поскольку при этом способе
соединения обеспечивается более низкое качество видеосигнала, а также
образуется лишнее соединение. Подробнее см. "Подключение источников
видеосигнала" на стр. 22 .
Устройство
аудио/видео
Аудиокабель
Кабель S-Video
