Порядок работы44
Порядок работы с меню
Проектор оснащен системой экранных меню для выполнения различных настроек и
регулировок.
Экранное меню доступно на 17 языках. Подробнее см. "Меню НАСТРОЙКИ СИСТЕМЫ:
Основные" на стр.47.

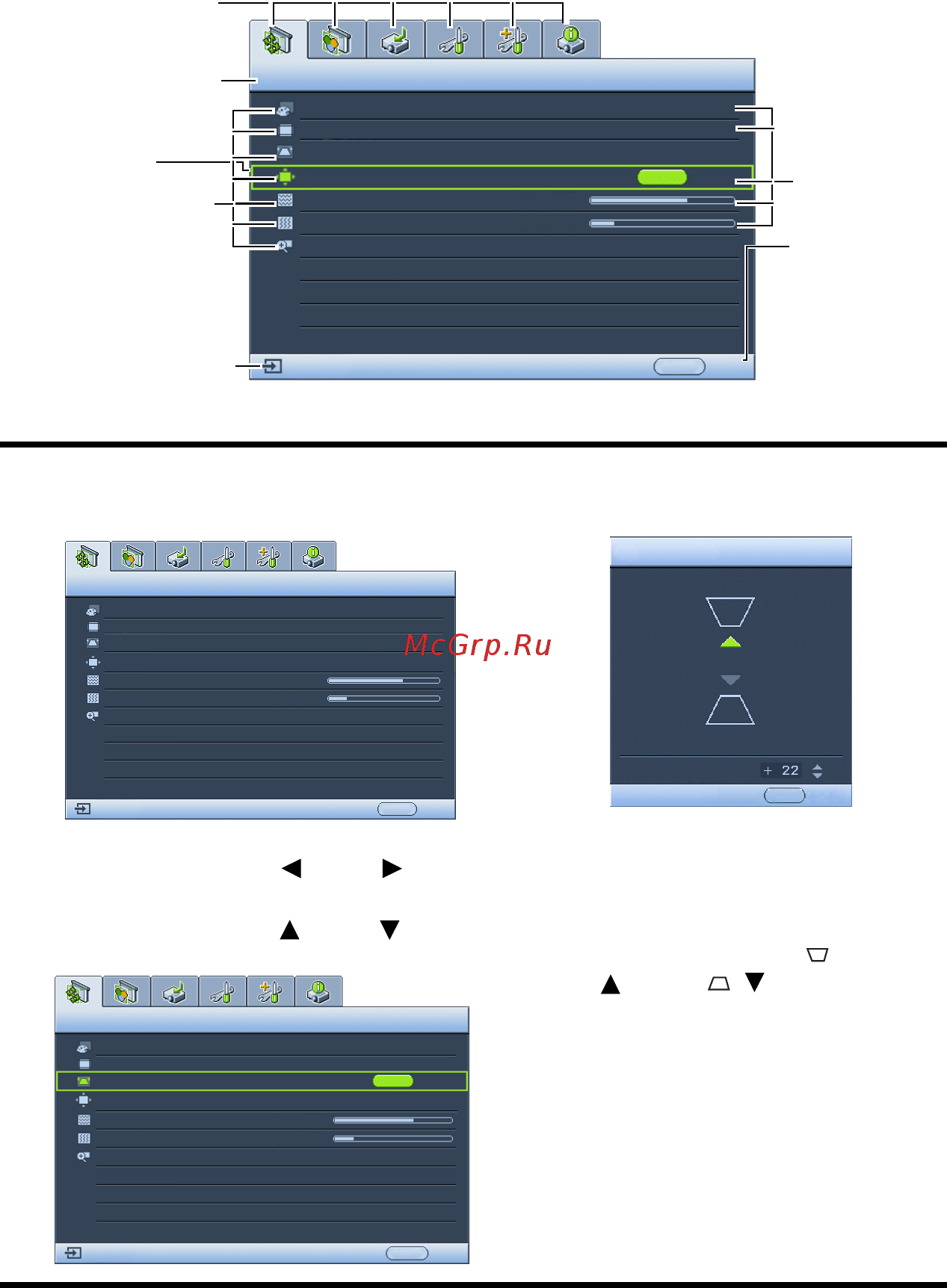

Ниже приводится краткий обзор экранного меню.
В следующем примере описывается коррекция трапецеидальности.
1. Для включения экранного меню
нажмите и удерживайте кнопку MENU/
Exit на пульте ДУ или проекторе.
4. Нажмите
MODE/Enter
для
отображения страницы
коррекции трапецеидальности.
2. С помощью кнопок
Влево
/
Вправо
выберите меню
ДИСПЛЕЙ.
3. С помощью кнопок
Вверх/ Вниз
выберите пункт
Трапецеидальность
.
5. В зависимости от формы
изображения на экране, нажмите
кнопку коррекции
трапецеидальности (/
Вверх
,
/ Вниз
), чтобы
придать изображению
прямоугольную или квадратную
форму.
6. Нажмите кнопку
MENU/Exit
на
проекторе или на пульте ДУ для
выхода и сохранения настроек.
Текущий входной
сигнал
Значок главного
меню
Основное
меню
Подменю
Выделение
Нажмите
MENU/Exit,
чтобы
вернуться на
предыдущую
страницу или
выйти.
Состояние
ДИСПЛЕЙ
Цвет стены
Формат
Трапецеидальность
Положение
Фаза
Размер по горизонт.
Цифровое увеличение
Отключено
Авто
50
50
ENTER
МЕНЮ
Выход
S-VIDEO
ДИСПЛЕЙ
Цвет стены
Формат
Положение
Фаза
Размер по горизонт.
Цифровое увеличение
Отключено
Авто
МЕНЮ
Выход
Трапецеидальность
50
50
S-VIDEO
ТРАПЕЦЕИДАЛЬНОСТЬ
Назад
МЕНЮ
ДИСПЛЕЙ
Цвет стены
Формат
Трапецеидальность
Положение
Фаза
Размер по горизонт.
Цифровое увеличение
Отключено
Авто
ENTER
МЕНЮ
Выход
S-VIDEO
