Порядок работы32
• Экранное меню
1. Нажмите кнопку MENU/Exit, а затем нажимайте кнопки Влево или Вправо
до тех пор, пока не будет выделено меню ДИСПЛЕЙ.
2. Нажмите кнопку
Вниз
, чтобы выделить
Цифровое увеличение
.
3. Нажмите кнопку
MODE/Enter
, а затем нажмите кнопку
Вверх
, чтобы увеличить
изображение до нужного размера.
4. Нажмите кнопку
MODE/Enter
, чтобы включить функцию Панорама.
5. Для перемещения по изображению воспользуйтесь стрелками перемещения (, ,
,)на проекторе или на пульте ДУ.
6. Чтобы уменьшить размер изображения, нажмите кнопку
MODE/Enter
для возврата к
функции увеличения/уменьшения, а затем нажмите кнопку
AUTO
для возврата к
исходному размеру. Для возврата к исходному размеру можно также воспользоваться
последовательным нажатием кнопки
Вниз
.
Выбор формата изображения
Формат - это соотношение ширины изображения и его высоты. Большинство аналоговых
телевизоров и компьютеров обычно имеют формат 4:3, установленный для данного проектора
по умолчанию, а цифровые телевизоры обычно имеют формат 16:9.
Благодаря приходу технологий цифровой обработки сигнала цифровые устройства, например,
данный проектор, могут выполнять динамическое растяжение и изменение масштаба
получаемого на выходе изображения до другого формата, отличающегося от формата исходного
изображения.
Сохранить соотношение сторон проецируемого изображения (вне зависимости от источника)
можно, нажав
ДИСПЛЕЙ
>
Формат
. Выберите масштаб, отвечающий формату видеосигнала и
требованиям дисплея. Имеется четыре варианта настройки формата.

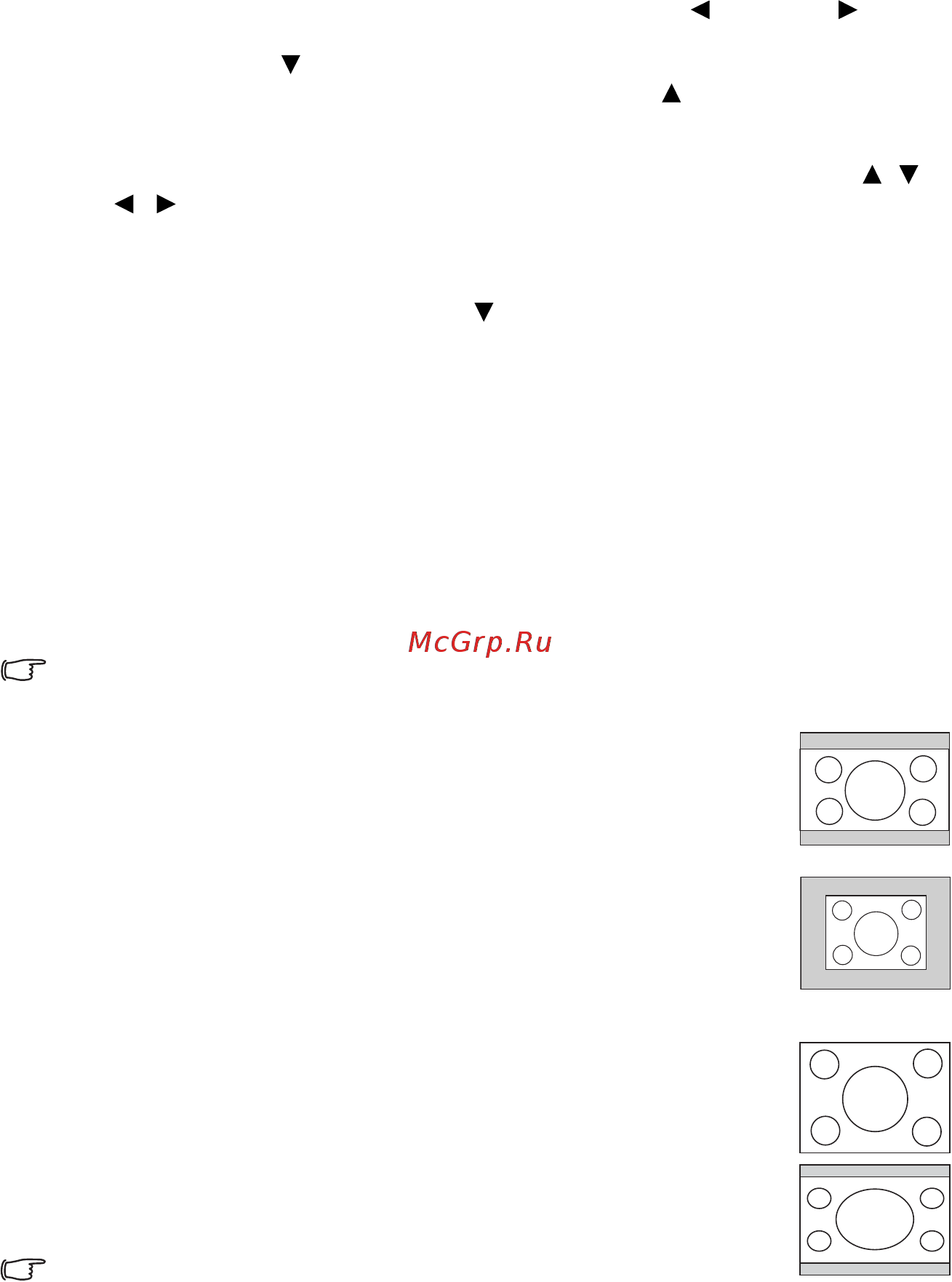

На рисунках ниже черные участки обозначают неактивную область, а белые участки -
активную область.
1. Авто: Пропорционально изменяет масштаб изображения в
соответствии с исходным разрешением проектора (ширина по
горизонтали). Данная функция полезна, если изображение на входе
имеет формат 4:3 или 16:9 и его требуется изменить таким
образом, чтобы максимально использовать площадь экрана, не
изменяя при этом формата изображения.
2.
Реальн.
:
Изображение проецируется с исходным разрешением, аего
размер изменяется в соответствии с областью отображения. Если
входной сигнал имеет меньшее разрешение, размер проецируемого
изображения окажется меньше полного размера экрана. Для
увеличения размера изображения можно также отрегулировать
настройки масштаба или передвинуть проектор ближе к экрану. После
этого может также потребоваться настройка фокуса проектора.
3.
4:3
: Масштабирование изображения производится таким образом, что
оно воспроизводится в центре экрана в формате 4:3. Этобольшевсего
подходит для изображений с форматом 4:3 - например, мониторы
компьютеров, стандартные телевизоры и фильмы DVD сформатом4:3
- так как в этом случае изменение формата не требуется.
4.
16:9
: Масштабирование изображения производится таким образом, что
оно воспроизводится в центре экрана в формате 16:9. Этобольшевсего
подходит для изображений в формате 16:9, например, для телевизоров
с высоким разрешением, так как в этом случае формат не меняется.
Масштаб 16:9 доступен только при подключении источника
видеосигнала через компонентный видеовход и подаче изображения,
имеющего формат 16:9. Подробнее см. "Подключение источника видеосигнала,
оснащенного компонентным видеовыходом" на стр.23и "Получение нужного размера
проецируемого изображения" на стр.17.
