Обслуживание54

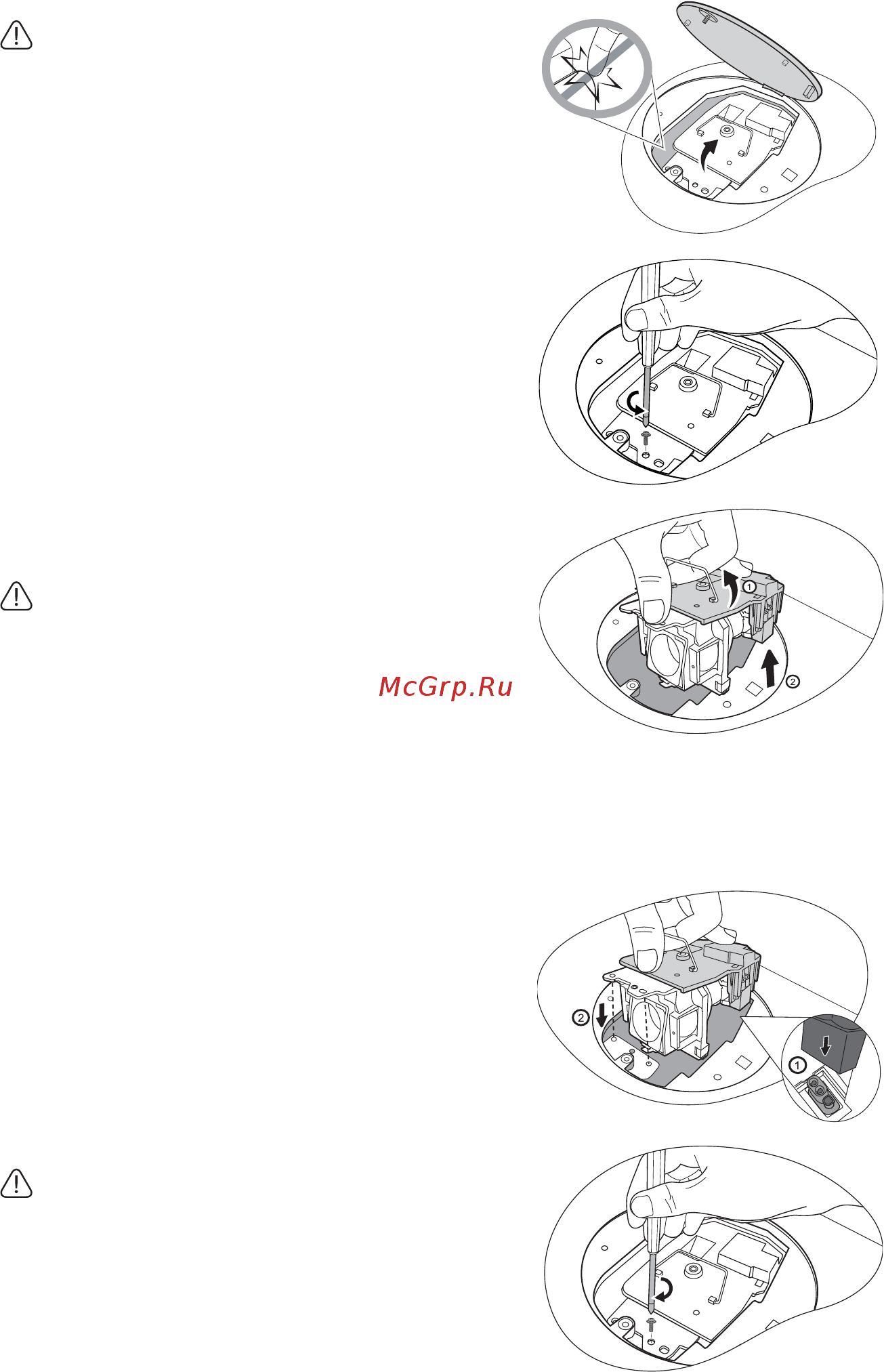

3. Снимите крышку лампы с проектора.
• Не включайте питание при снятой крышке
лампы.
• Не просовывайте пальцы между лампой и
проектором. Острые углы внутри проектора
могут причинить повреждения.
4. Ослабьте винт крепления лампы.
5. Поднимите ручку таким образом, чтобы она
встала вертикально. С помощью ручки
медленно вытяните лампу из проектора.
• Прислишкомбыстромвытягиваниилампа
может разбиться, и осколки попадут внутрь
проектора.
• Не оставляйте лампу в местах возможного
попадания воды или доступных детям, атакже
рядом с легко воспламеняющимися
материалами.
• После извлечения лампы не касайтесь
внутренних деталей проектора. Прикосновение
к оптическим компонентам внутри проектора
может привести к появлению цветных пятен и
искажению проецируемого изображения.
6. Как показано на рисунке, сначала установите
новую лампу в проектор, затем выровняйте два
отверстия на лампе по ответным деталям
проектора.
7. Затяните винт крепления лампы.
• Незатянутый винт - это ненадежное
соединение, которое может привести к
нарушению нормальной работы проектора.
• Не затягивайте винт слишком сильно.
8. Убедитесь в том, что ручка полностью опущена
и закреплена.
