Порядок работы30

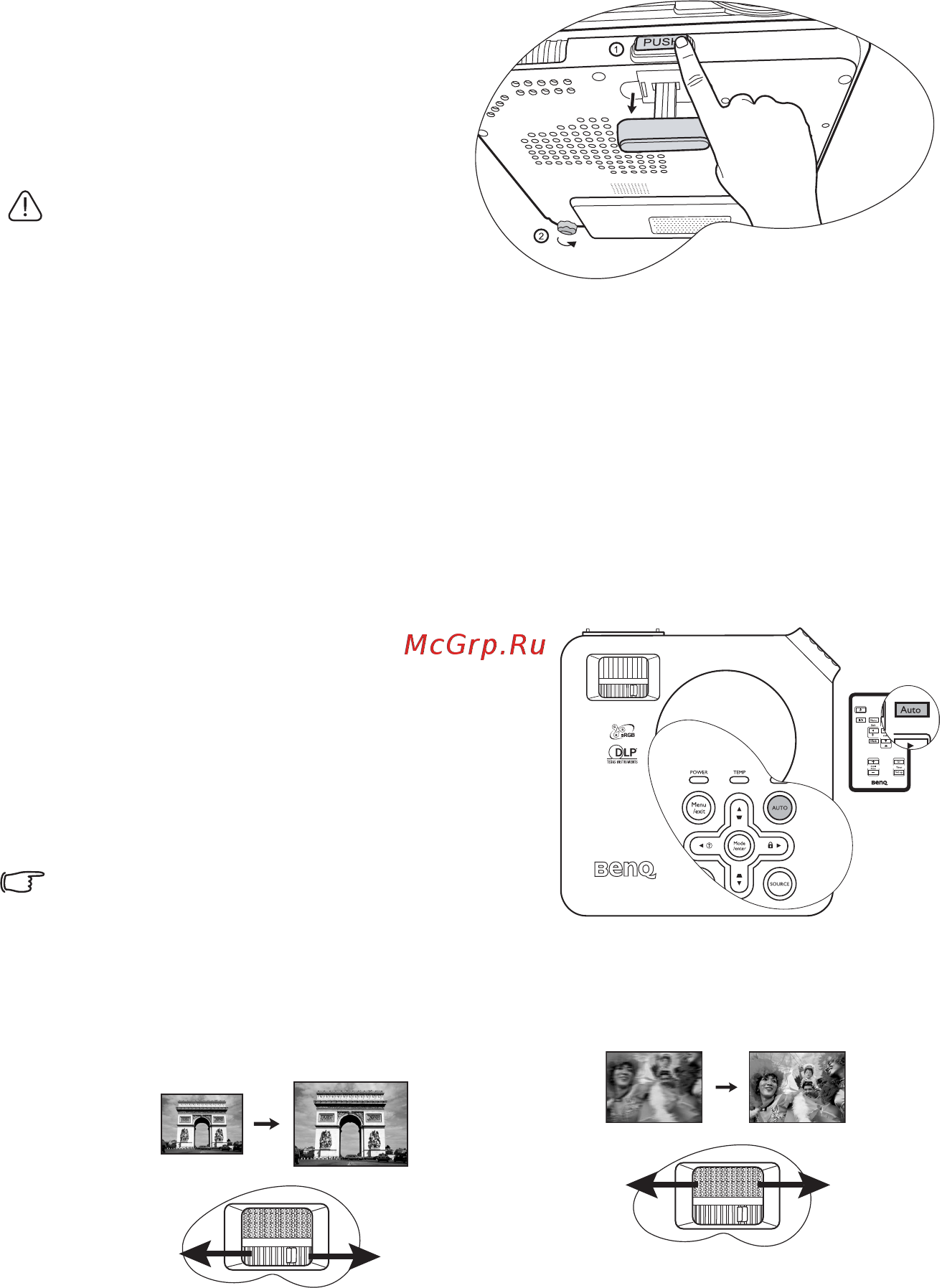

Настройка проецируемого изображения
Регулировка угла проецирования
Проектор оснащен 1 быстро выпускающейся ножкой регулятора и 1 задней ножкой. С
помощью этих ножек осуществляется регулировка линии проецирования по высоте и
углу. Для регулировки проектора:
1. Нажимая кнопку регулятора
наклона, поднимайте переднюю
часть проектора. После того, как
изображение будет расположено
должным образом, отпустите
кнопку регулятора наклона, чтобы
заблокировать ножку регулятора в
этом положении.
Привключеннойлампевобъектив
смотреть запрещается. Интенсивный луч
света от лампы может повредить глаза.
Будьте осторожны при нажатии кнопки
регулировки, так как она расположена близко к отверстию для отвода горячего воздуха.
2. Для точной регулировки горизонтального угла проецирования используйте заднюю ножку
регулятора.
Чтобы убрать ножку, удерживая поднятый проектор, нажмите кнопку регулятора наклона, затем
медленно опустите проектор. Заверните ножку заднего регулятора наклона в обратном направлении.
Если проектор установлен на наклонной поверхности или если экран и луч проектора не
перпендикулярны друг другу, проецируемое изображение принимает трапециевидную форму. Для
коррекции отрегулируйте значение Трапецеидальность в меню
ДИСПЛЕЙ
на панели управления
проектора или на пульте ДУ. Подробнее см. "Коррекция трапецеидального искажения" на стр.31.
Автоматическая настройка изображения
В некоторых случаях может возникнуть
необходимость оптимизации качества изображения.
Для этого нажмите кнопку
AUTO
на проекторе или на
пульте ДУ. В течение 3 секунд встроенная функция
интеллектуальной автоматической настройки
выполнит перенастройку частоты и фазы
синхронизации для обеспечения наилучшего качества
изображения.
В верхней левой части экрана в течение 3 секунд будут
показаны сведения о текущем источнике сигнала.
При включенной функции АВТО экран остается
пустым.
Точная настройка размера и резкости изображения
1. Отрегулируйте размер
проецируемого изображения с
помощью регулятора масштаба.
2. Затем сфокусируйте изображение
регулятором фокуса.
