Порядок подключения 25
Подключение источника видеосигнала, оснащенного
композитным видеовыходом
Осмотрев источник видеосигнала, определите наличие свободного композитного
видеовыхода:
• При наличии свободного выхода можно переходить к следующим пунктам.
• При отсутствии свободного выхода необходимо выбрать альтернативный способ
подключения источника видеосигнала.
Подключение проектора к источнику видеосигнала,
оснащенному композитным видеовыходом:
1. Возьмите видеокабель и подключите один конец к композитному видеовыходу
источника видеосигнала.
2. Подключите другой конец видеокабеля к гнезду VIDEO на проекторе.

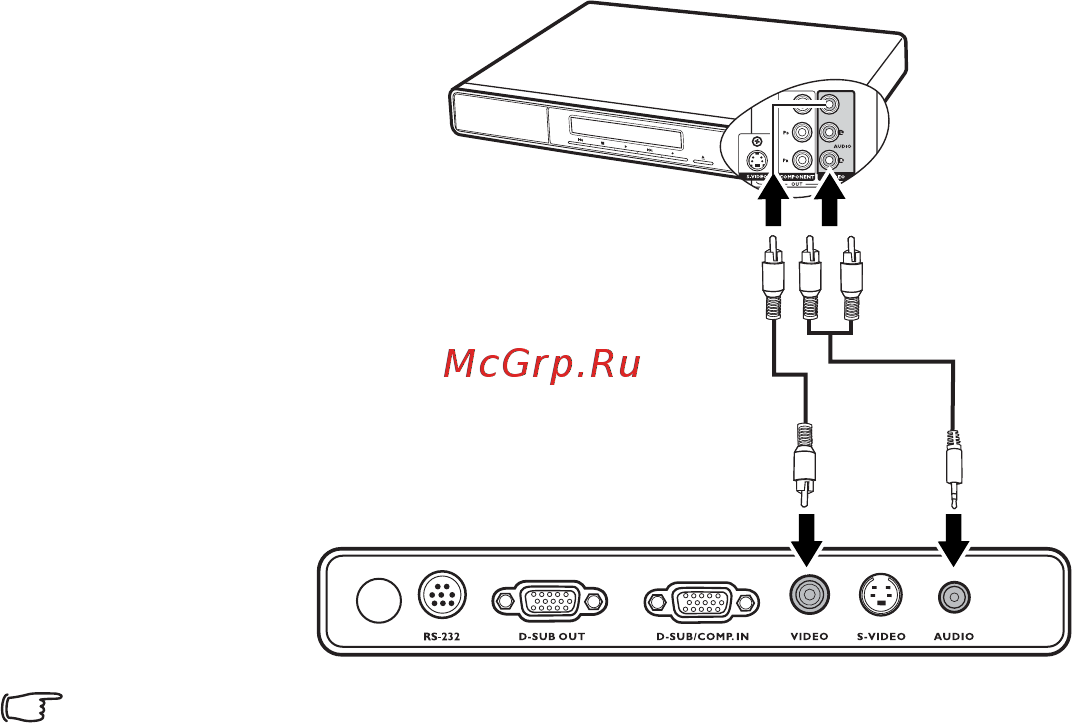

После завершения подключения система должна выглядеть следующим образом:
• Проектор воспроизводит только монофонический звук даже в случае подключения
стереофонического сигнала. Подробнее см. "Подключение источников
аудиосигнала" на стр. 22 .
• Если после включения проектора и выбора соответствующего источника
видеосигнала воспроизведение видеоизображения не происходит, проверьте
включение и исправность источника сигнала. Кроме того, проверьте правильность
подключения кабелей видеосигнала.
• Источник видеосигнала следует
подключать через композитный видеовход только в
том случае, если он не оснащен компонентным видеовыходом или выходом S-Video.
Подробнее см. "Подключение источников видеосигнала" на стр. 22 .
Устройство
аудио/видео
Аудиокабель
Кабель видео
