1

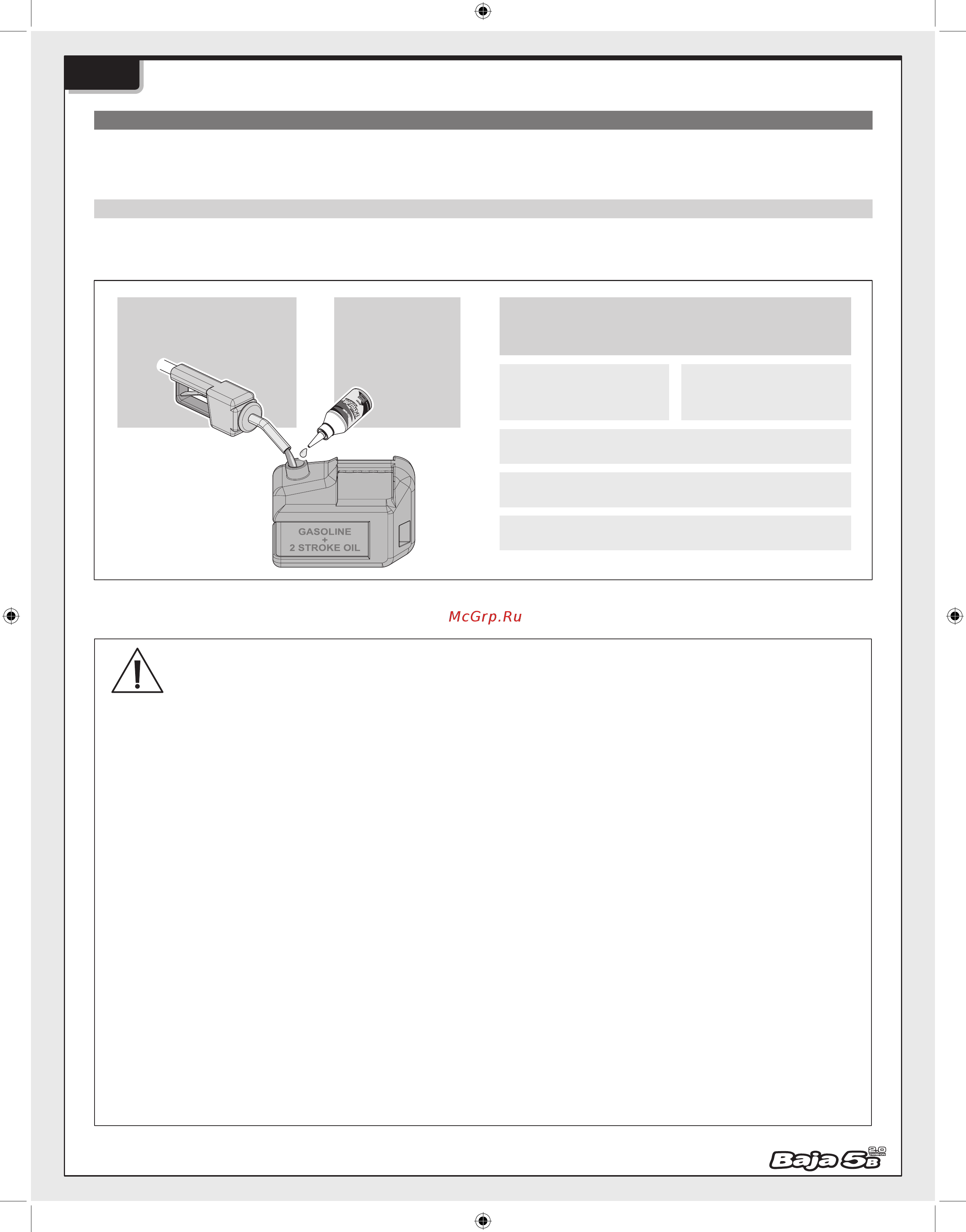

Подготовка топлива
2-4
О топливе
Смешивание топлива
Внимание
●
●
●
●
●
●
●
●
●
4
1
160
5.4
:
2
1/2
80
2.6
:
1
1/4
40
1.3
:
25 1+
Топливо представляет собой смесь 92-98 октанового бензина и масла для двухтактных двигателей (Z191), смешанных
в отношении 25:1.
Отношение бензина к маслу для двухтактных двигателей Z191 - 25:1.
Отношение бензина к маслу для
двухтактных двигателей Z191.
Z191 масло для
двухтактных
двигателей
Бензин (92-98 октановый)
Z191 масло для
двухтактных
двигателей
Бензин (92-98 октановый)
мл
жидких унций
литр
галлона
мл
жидких унций
мл
жидких унций
литра
галлон
литра
галлона
Baja 5B снабжена топливным баком на 750мл. Этого хватит на 40 мин. вождения.
Fuelie 23 - двухтактный двигатель. В качестве топлива используйте смесь бензина с маслом для двухтактных двигателей.
Используйте 92-98 октановый бензин, смешанный в отношении 25:1 с маслом для двухтактных двигателей.
Для смешивания с бензином используйте только специальное масло для двухтактных двигателей. Не используйте масло, предназначенное для использования
отдельно от бензина. Это может повредить двигатель.
Не смешивайте бензин с маслом в отношении 40:1, это может повредить двигатель.
Используйте только свежесмешанное топливо. Если топливо хранилось более 1 месяца, оно может вызвать поломку двигателя или карбюратора.
Смешивайте и храните топливо только в специальных емкостях для бензина.
Соблюдайте соотношение 25:1.
Не используйте бензин без масла, это может повредить двигатель.
Не используйте калильное топливо.
