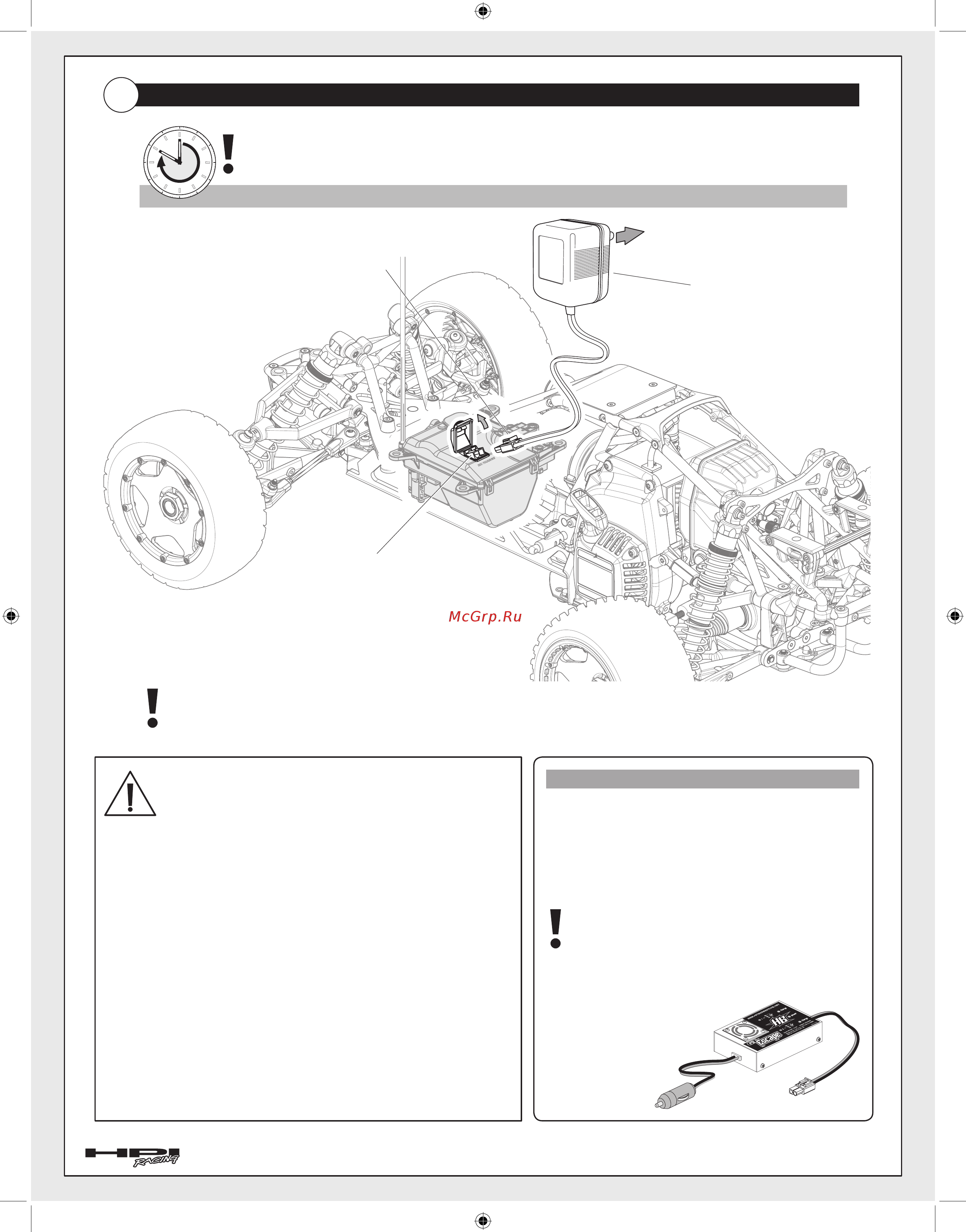

Зарядка аккумулятора приемника
Время зарядки 10 часов.
Вставьте штекер зарядного устройства в соответствующий разъем приемника.
Включите в розетку.
Штекер зарядного
устройства.
Разъем для зарядки приемника.
Зарядное утройство
После зарядки отключите аккумулятор от зарядного устройства
и зарядное устройство от сети.
Для увеличения срока службы аккумулятора и
уменьшения времени заряда воспользуйтесь
экспресс зарядным устройством
HOTBODIES HB70452 GT Escape.
Зарядное устройство питается от 12В источника
и предназначено для Ni-MH аккумуляторов.
GT Escape зарядное
устройство
(не входит в
комплект поставки)
Для зарядки поставляемого аккумулятора используйте идущее в комплекте зарядное устройство.
Не используйте другой аккумулятор.
Время полной зарядки аккумулятора составляет 10 часов.
Не заряжайте аккумулятор более 10 часов, это может привести к его перегреву и выходу из строя.
Не используйте данное зарядное устройство для зарядки других аккумуляторов.
Храните аккумулятор в недоступном для детей месте. Берегите аккумулятор от воды.
Полностью заряженный аккумулятор может работать до 45 минут.
