3

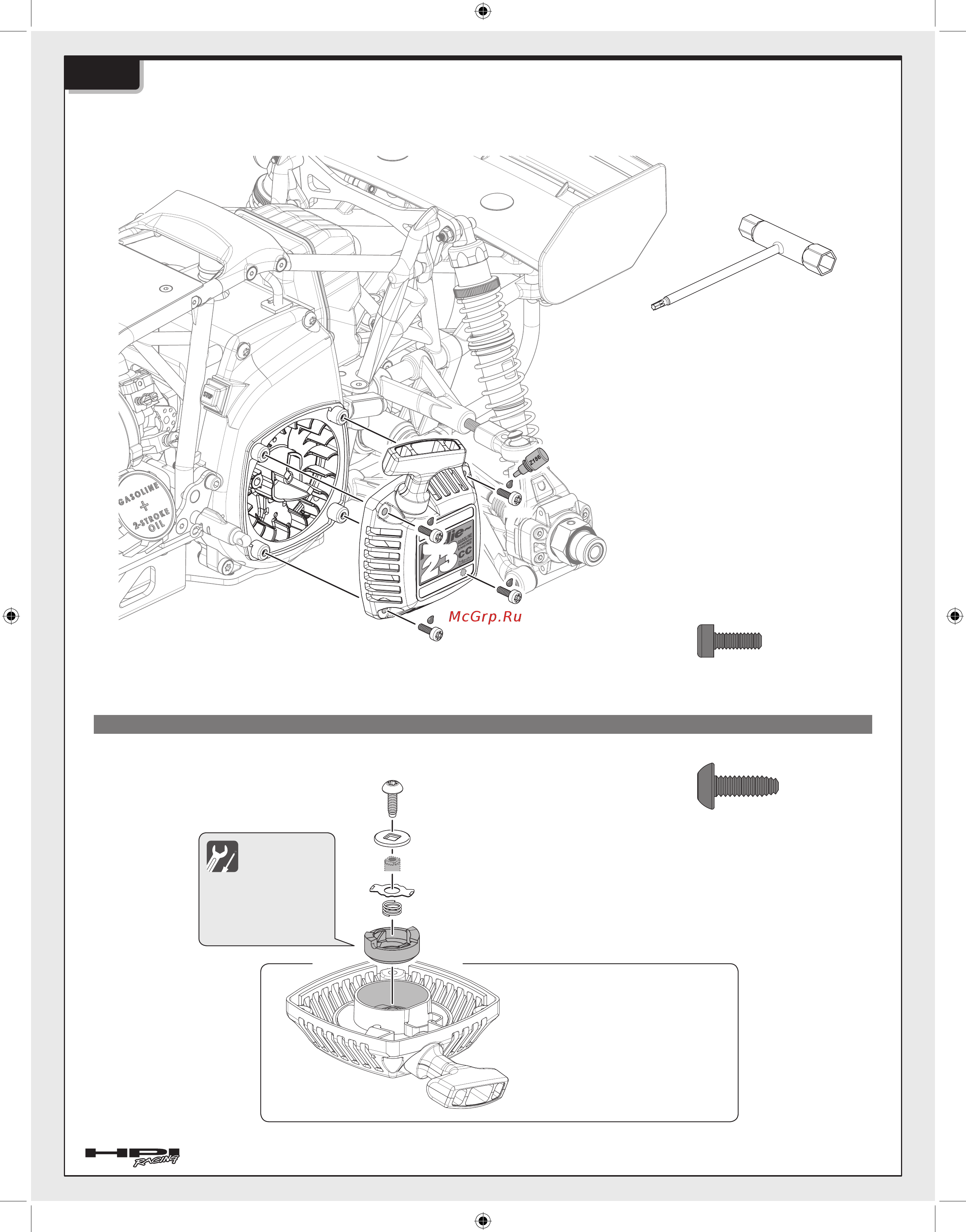

Обслуживание стартера
4-4
Z186
15459
15478
a
15478b
15478c
15478d
15455
15455
15455
15455
15478
Очистка стартера
15478
Z958
Если песок или грязь попали в стартер, снимите крышку и очистите его.
Свечной ключ Т27 (16мм)
Профессиональный клей
для резьбовых
соединений (красный)
15455
Звездообразный винт с широкой
головкой М4х12мм
15459
Звездообразный винт стартера М5х16мм
Очистите каждую деталь, чтобы она свободно двигалась.
Замените деталь
в случае повреждений.
Не разбирайте этот узел.
Стартер
