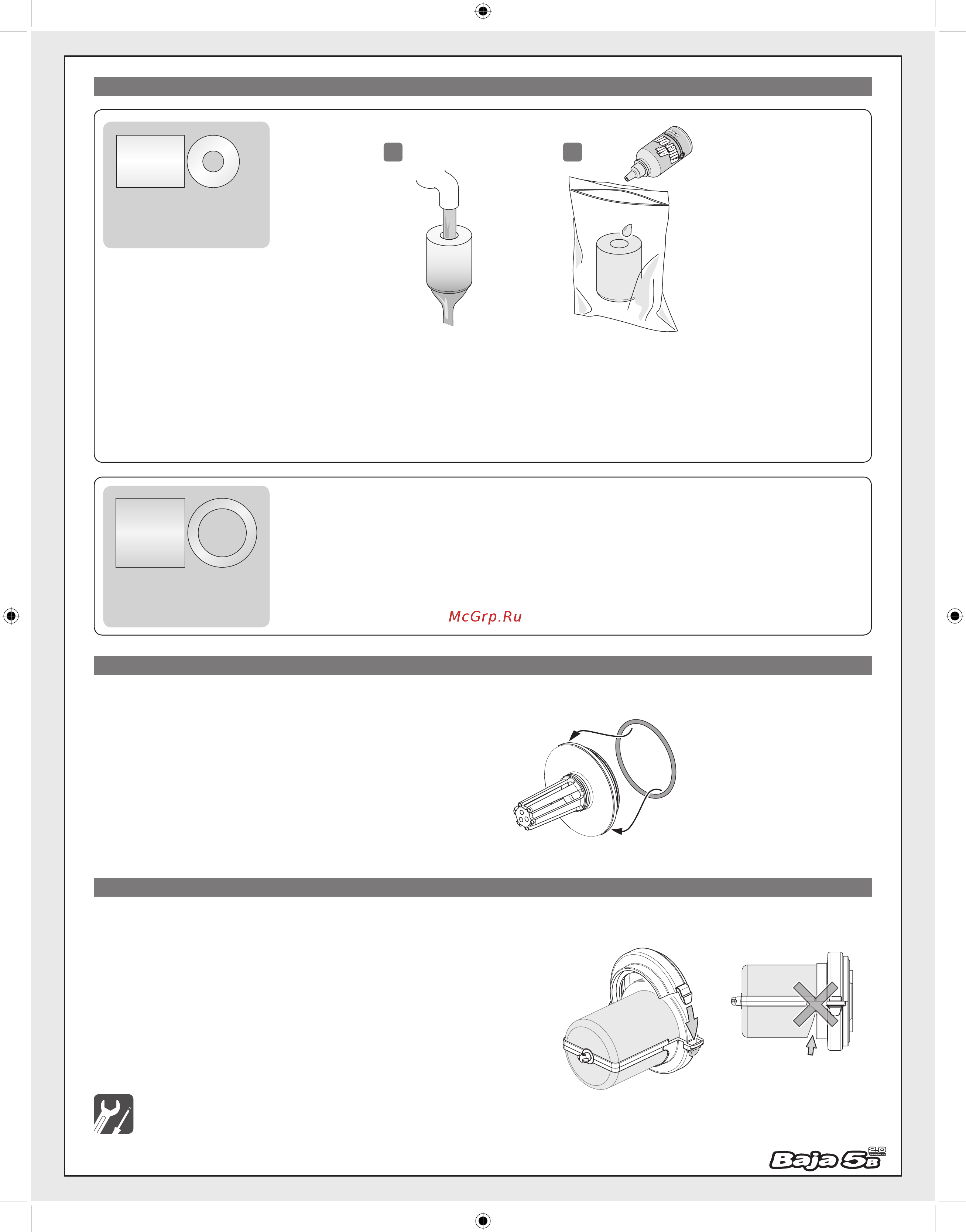

Очистка фильтрующего элемента
Замена уплотнительного кольца
Установка фильтрующего элемента
85444❶
1
2
Z190
15415
15416 а
Пенистый фильтрующий
элемент
Масло для
воздушного фильтра
15416 b
Пенистый фильтрующий
элемент
Очистите фильтрующий элемент с помощью воды и мыла, промывая его от внутренней стороны к внешней. После просушки
пропитайте фильтр маслом, поместив его в пакет и капнув в него несколько капель масла. Пальцами равномерно
распределите масло по фильтру.
Удалите грязь и очистите фильтр с помощью воды и мыла. После просушки установите обратно.
Уплотнительное кольцо
(50х2.6мм/черное)
Замените уплотнительное кольцо, если оно порвалось или высохло.
Установка производится в обратной последовательности снятию.
При установке внутреннего фильтрующего элемента убедитесь, что в корпусе нет щелей.
Убедитесь, что в корпусе нет щелей.
